電機堵轉檢測電路誰可以分享下的？類似門鎖和掃地機那種電機堵轉檢測電路都可以

ID:668004 · 發表于 2021-1-9 15:12

如題

ID:390416 · 發表于 2021-1-9 15:58

可以用磁鐵+霍爾傳感器信號給單片機

ID:294296 · 發表于 2021-1-9 16:41

我喜歡在GND和負載串接2512封裝的采樣電阻，運放采集電阻兩端的電壓放大給單片機ADC，堵轉后電機電流變大，采樣電阻電壓也會大，單片機設定一個值就好了

ID:656213 · 發表于 2021-1-9 17:00

剛做的一個項目，也用到了這個，我同樓上一樣，也是用運放來做，不知還有沒有其它更好的辦法

ID:852300 · 發表于 2021-1-11 09:44

有人試過用麥克風拾音電路來檢測的嗎？之前試過，只需一個三極管放大！

ID:25310 · 發表于 2021-1-11 11:39

在電機回路加一個小電阻0.1R左右就可以采樣到電壓，如果是小功率電機低電壓的直接給到單片機ADC就可以了，

ID:491875 · 發表于 2021-1-11 11:54

6620680 發表于 2021-1-11 09:44
有人試過用麥克風拾音電路來檢測的嗎？之前試過，只需一個三極管放大！

這種方式并不可取，一來環境干擾聲源的影響不好解決，再則聲源的幅度和頻率也得實驗獲取。不如電流取樣方便可靠。

ID:491875 · 發表于 2021-1-11 11:55

電流取樣可以用電阻取樣或者霍爾元件取樣或者電流互感器取樣。

ID:668004 · 發表于 2021-1-11 16:17

人人學會單片機 發表于 2021-1-9 15:58
可以用磁鐵+霍爾傳感器信號給單片機

檢測什么呢？速度？

ID:668004 · 發表于 2021-1-11 16:18

鐘志偉發表于 2021-1-9 16:41
我喜歡在GND和負載串接2512封裝的采樣電阻，運放采集電阻兩端的電壓放大給單片機ADC，堵轉后電機電流變大， ...

恩你這個方法挺好只是沒有MCU的情況該如何實現呢

ID:668004 · 發表于 2021-1-11 16:18

jiahz2019 發表于 2021-1-9 17:00
剛做的一個項目，也用到了這個，我同樓上一樣，也是用運放來做，不知還有沒有其它更好的辦法

你這個用了單片機還用運放？？？

ID:668004 · 發表于 2021-1-11 16:21

6620680 發表于 2021-1-11 09:44
有人試過用麥克風拾音電路來檢測的嗎？之前試過，只需一個三極管放大！

上個圖啊哥

ID:668004 · 發表于 2021-1-11 16:22

老愚童63 發表于 2021-1-11 11:54
這種方式并不可取，一來環境干擾聲源的影響不好解決，再則聲源的幅度和頻率也得實驗獲取。不如電流取樣方 ...

那都是ADC采集電流多一點了？如果純硬件的方式是否可以實現

ID:668004 · 發表于 2021-1-12 10:13

jiahz2019 發表于 2021-1-9 17:00
剛做的一個項目，也用到了這個，我同樓上一樣，也是用運放來做，不知還有沒有其它更好的辦法

如果是這種專門的馬達驅動電路（馬達接在了驅動芯片的兩個管腳，不是普通的一端接地），檢測馬達堵轉電流，是不是串聯一個電阻在回路就可以？然后用MCU ADC的檢測電阻的壓降？

ID:668004 · 發表于 2021-1-13 13:43

鐘志偉發表于 2021-1-9 16:41
我喜歡在GND和負載串接2512封裝的采樣電阻，運放采集電阻兩端的電壓放大給單片機ADC，堵轉后電機電流變大， ...

就是單端供電的就算加了放大器依然不能解決正反轉堵轉的電流啊？要正負電源供電的運放了？

ID:668004 · 發表于 2021-1-13 14:07

QWE4562012 發表于 2021-1-13 13:43
就是單端供電的就算加了放大器依然不能解決正反轉堵轉的電流啊？要正負電源供電的運放了？

馬達驅動芯片出來有OUT1 OUT2 也就是PWM1 PWM2加在了馬達兩端，馬達沒有接GND

ID:852300 · 發表于 2021-1-13 16:16

QWE4562012 發表于 2021-1-13 14:07
馬達驅動芯片出來有OUT1 OUT2 也就是PWM1 PWM2加在了馬達兩端，馬達沒有接GND

把取樣電阻放在總電源負極上就可以了

ID:668004 · 發表于 2021-1-14 15:08

6620680 發表于 2021-1-13 16:16
把取樣電阻放在總電源負極上就可以了

你沒看懂題目兄弟

ID:668004 · 發表于 2021-1-14 15:08

鐘志偉發表于 2021-1-9 16:41
我喜歡在GND和負載串接2512封裝的采樣電阻，運放采集電阻兩端的電壓放大給單片機ADC，堵轉后電機電流變大， ...

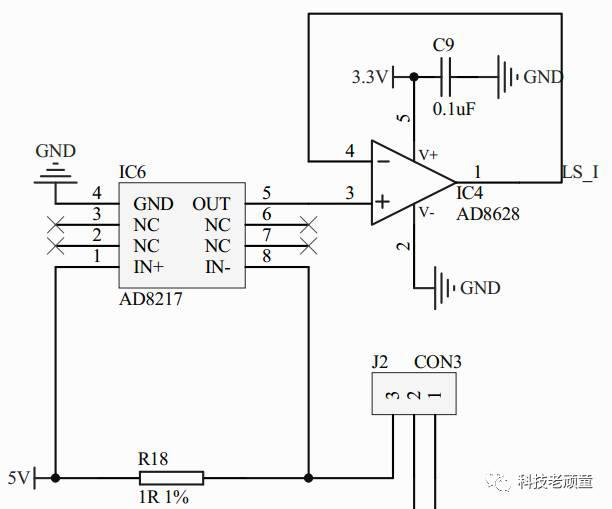

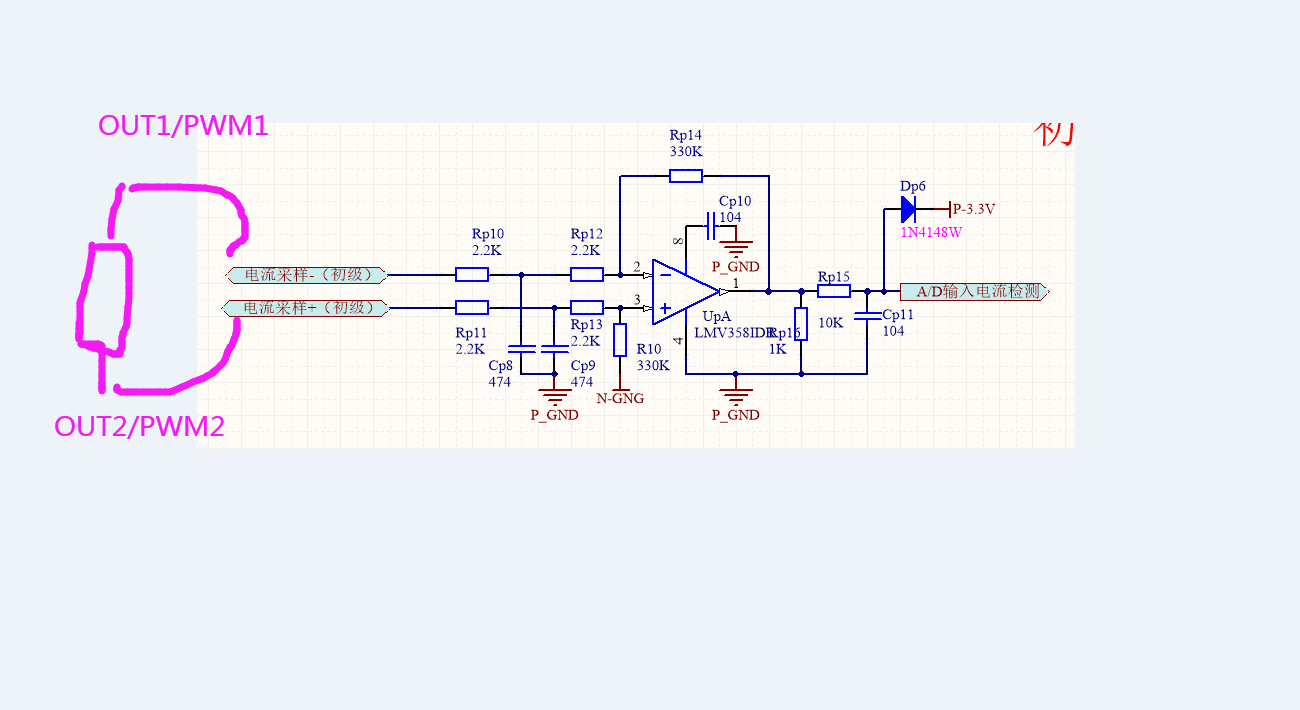

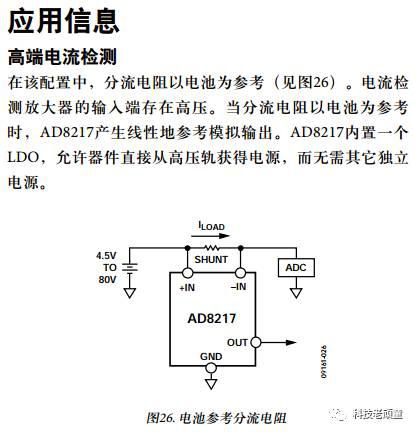

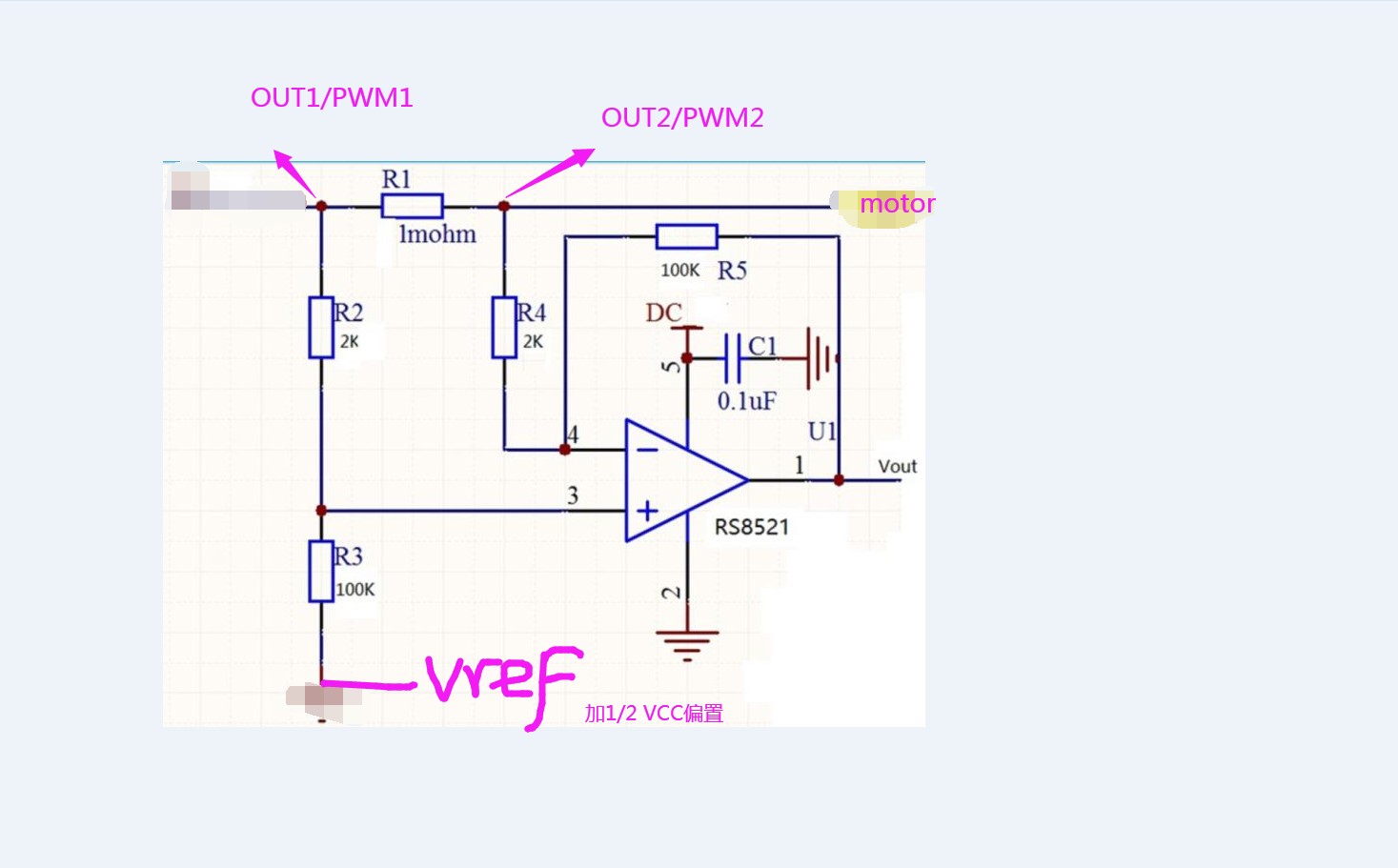

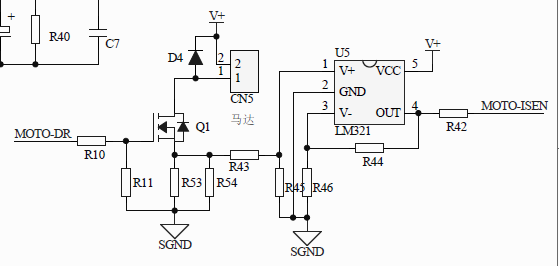

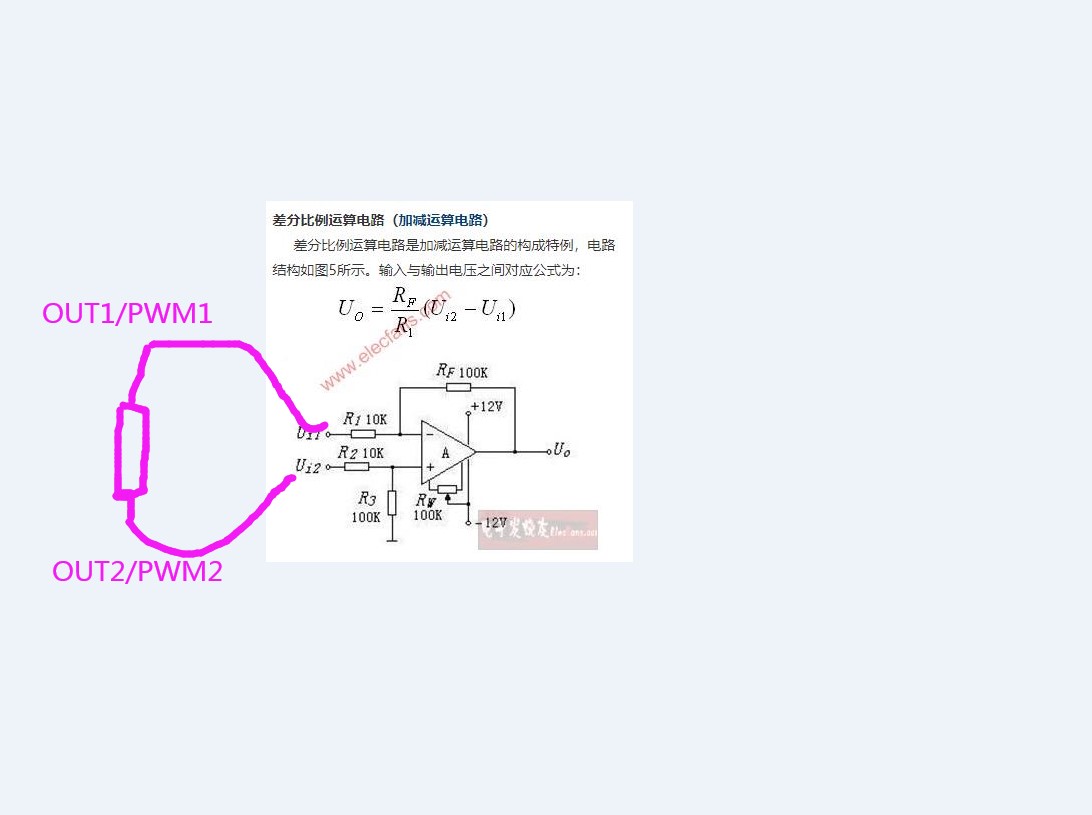

這三個電路哪個可以用？電機的正反轉堵轉電流也要能檢測出來

ID:668004 · 發表于 2021-1-14 15:11

jiahz2019 發表于 2021-1-9 17:00
剛做的一個項目，也用到了這個，我同樓上一樣，也是用運放來做，不知還有沒有其它更好的辦法

這三個電路哪個可以用？電機的正反轉堵轉電流也要能檢測出來
