關于自制可調電源的幾個電路問題分析

ID:777834 · 發表于 2021-1-10 17:58

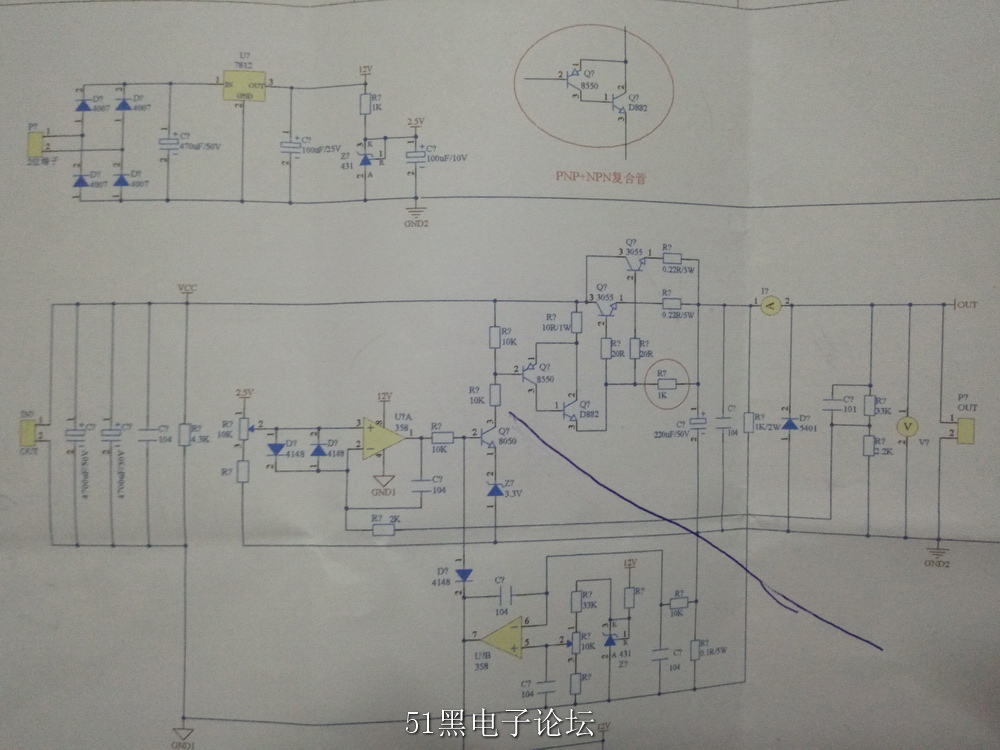

大家好，這個是我自制的一個可調電源，有兩個地方不是很明白，用復合管去推功率管時輸出端有類似正弦波的波形，帶載電壓會下降，只用一個管去推功率管時就不會出現以上的現象，輸出穩定無紋波，這是為何？還有一個問題就是運放輸入反接的4148有何作用？謝謝大家啦，幫忙分析下。

ID:879809 · 發表于 2021-1-29 22:21

看了下這個電路圖以及樓主發的別的帖子，能明顯的感覺到樓主現在的狀態，學會了負反饋，能正確的判斷放大電路的相位關系，就迫不及待的開始搞電路了。其實你還差得很遠，頻率響應，相位延遲，零點極點的概念還沒有學會。樓主位這個電路設計的非常糟糕，單純從反饋角度看是對的，能夠正確輸出樓主預想的電壓，但是從頻響角度看，我從來沒見過如此低劣的電路。本來運放開環增益就夠高了的，環路里面又加了8050和8550兩個放大器，必須用頻補來防止環路振蕩，然后358的1腳和2腳之間又接了104電容，這頻響已經低到完全不能看的程度了。

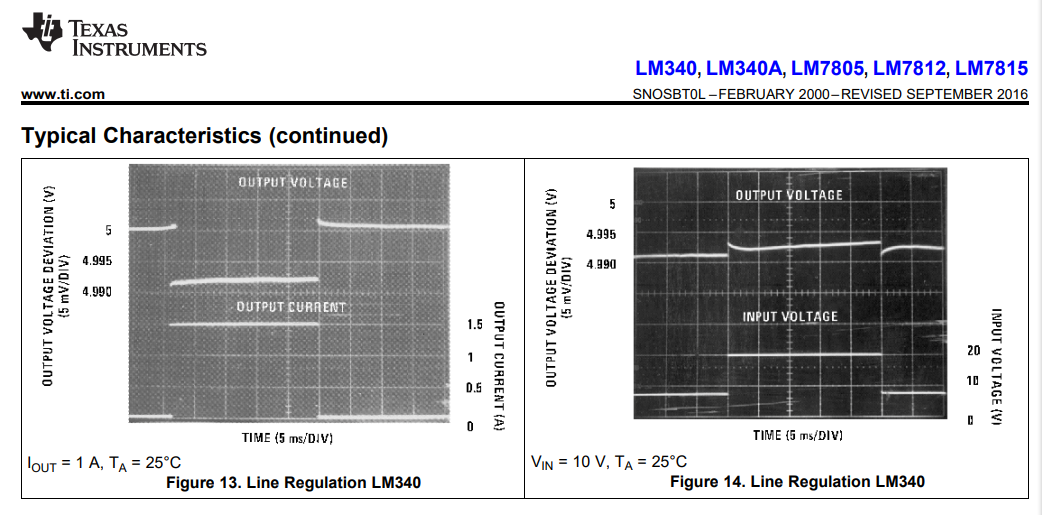

如果有可能建議你測試下線路調整率（輸入電壓瞬變）和負載調整率（輸出電流瞬變），就知道你的電路跟幾毛錢一片的78xx性能差異有多大。

ID:420836 · 發表于 2021-1-11 02:07

二極管用于輸入電壓鉗位

ID:96682 · 發表于 2021-1-11 05:58

復合管的放大倍數是兩管相乘，這就是樓主看到的用單管和復合管電路紋波區別很大

ID:777834 · 發表于 2021-1-11 09:29

TTQ001 發表于 2021-1-11 02:07
二極管用于輸入電壓鉗位

但是358輸入內阻很大，工作時兩端基本一樣的電位，這二極管怎樣鉗位，沒有什么作用吧

ID:777834 · 發表于 2021-1-11 09:31

wc86110 發表于 2021-1-11 05:58
復合管的放大倍數是兩管相乘，這就是樓主看到的用單管和復合管電路紋波區別很大

我知道復合管的放大倍數是兩管相乘，但是跟輸出的紋波有怎樣的關聯呢？

ID:777834 · 發表于 2021-1-20 12:47

大伙說說嘛

ID:777834 · 發表于 2021-1-29 13:43

還有個不解的問題就是，在358的6腳接到地的電容后，過流輸出有波形，這是為何呢，這個電容本想用過流是延時一會的，

ID:879809 · 發表于 2021-1-29 16:20

這電路是樓主發明的？動態性能慘不忍睹。

ID:777834 · 發表于 2021-1-30 20:40

發表于 2021-1-29 22:21
看了下這個電路圖以及樓主發的別的帖子，能明顯的感覺到樓主現在的狀態，學會了負反饋，能正確的判斷放大電 ...

您好，首先非常感謝你的回復，是的，如你所說自己只會了點皮毛就開始胡亂弄了，很多地方不懂，也上網看了很多運放這方面的資料，但都是說虛短虛斷的知識，其它的都講不明不白，都看懵圈了。只能搭電路驗證了，可是理論不夠好多的小問題都不能解決，身邊沒有人可以請教，只能來這里提問啦，我試過負載調整率挺好的，瞬間帶重載或帶輕載電壓都不會突變，很穩定。就是有紋波。你有運放這塊的資料嗎，想深入學習學習，對運放的頻率響應、相位延時、零點極點...都不是很懂，謝謝啦

ID:777834 · 發表于 2021-1-30 20:43

發表于 2021-1-29 16:20
這電路是樓主發明的？動態性能慘不忍睹。

您好，是我參考了網上幾個電路后自己設計的，想用最少的元件作出理想的電源。電壓調整那塊是參考了龍威的直流電源，修改了一點點

ID:777834 · 發表于 2021-1-30 20:45

發表于 2021-1-29 22:21
看了下這個電路圖以及樓主發的別的帖子，能明顯的感覺到樓主現在的狀態，學會了負反饋，能正確的判斷放大電 ...

現在我不用復合管去堆了，改用一個B882

ID:879809 · 發表于 2021-1-30 21:00

jianuli 發表于 2021-1-30 20:40
您好，首先非常感謝你的回復，是的，如你所說自己只會了點皮毛就開始胡亂弄了，很多地方不懂，也上網看了 ...

離開學校時間太久，我都不知道我的這些知識是從《自動控制原理》還是《信號與系統》里面看來的。你可以查下相關的書籍，也可以用bing搜“op amp stability”找各大芯片廠家寫得application notes。
