我按圖做了一個單片機液位報警，但是這個只能高液位報警，如何增加低液位報警呢？

ID:877831 · 發表于 2021-1-15 13:52

和圖上有出入的是：
1.電源是4.5v，
2.180k的電阻是用的150k，
3.沒用330歐的電阻
4.原圖是4路，我取消掉一路，只用了三路

但是做好后有兩個問題：
1.目前按圖做好直接測試是低液位LED燈亮，高液位led燈+蜂鳴器響；但是實際使用的話，高液位只有蜂鳴器響，led燈不亮，這是為什么呢。
2.這個只有高液位蜂鳴器響，怎么才能讓低液位蜂鳴器也響呢？

謝謝大佬們

ID:692599 · 發表于 2021-1-15 21:05

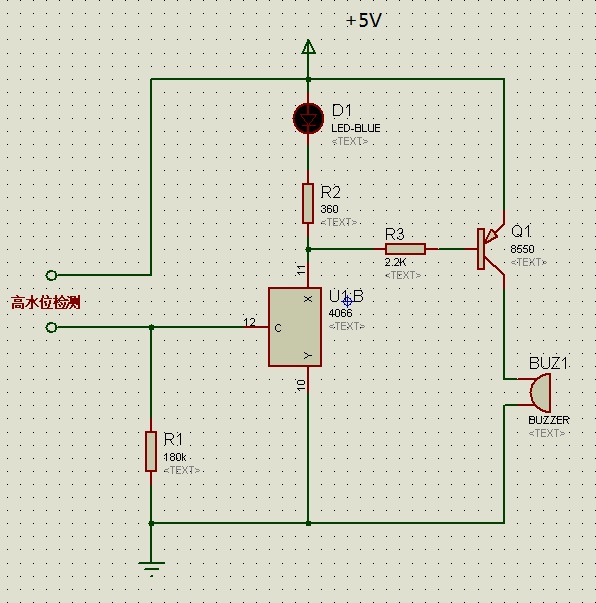

第一個問題：高位LED不亮是因為液體是有電阻的，當高位接入T1后拉低了S4的12腳電位S4不能導通；解決辦法：把T1換成8550,2.2K電阻的左端斷開改接到S4的10腳。

ID:213173 · 發表于 2021-1-15 21:47

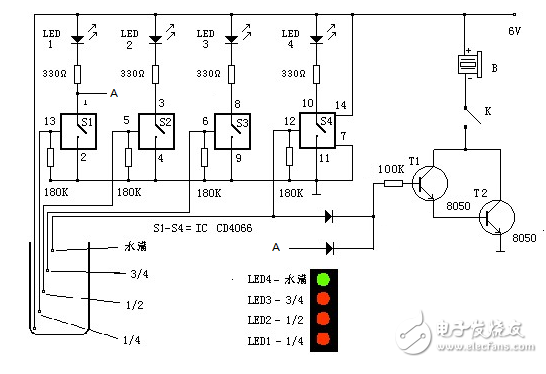

1.實際使用時高液位只有蜂鳴器響，led燈不亮是因為三極管be阻抗小拉低了4066的12腳電壓，導致S4不能閉合�？梢园聪聢D修改電路提高輸入阻抗。
2.怎么才能讓低液位蜂鳴器也響呢？按圖加兩個二極管就是簡單的或門電路，任何一個高電平蜂鳴器就響。


ID:752974 · 發表于 2021-1-16 09:22

zhangxiangliang 發表于 2021-1-15 21:05
第一個問題：高位LED不亮是因為液體是有電阻的，當高位接入T1后拉低了S4的12腳電位S4不能導通；解決辦法： ...

如果只是這樣改，T1和蜂鳴器的連接不做改動，能工作嗎？請指教。

ID:752974 · 發表于 2021-1-16 09:35

板凳的電路原理上是對的，查CD4066手冊，5V電源時，控制端輸入高電平的MIN為3.5V，所以為保證電路正常工作，加一個或門較理想。

ID:116773 · 發表于 2021-1-16 10:20

330歐姆的電阻建議還是加上去，否則LED容易損壞，而且耗電也會太大的。

ID:342822 · 發表于 2021-1-16 16:39

ID:692599 · 發表于 2021-1-16 20:03

munuc_w 發表于 2021-1-16 09:22
如果只是這樣改，T1和蜂鳴器的連接不做改動，能工作嗎？請指教。

可以的，只是低液位不能報警

ID:517466 · 發表于 2021-1-16 20:15

根據你的電路，在水位達到最高水位時，如果K是閉合的，那么12腳得到的點呀是2伏左右，小于(2/3 * Vcc), 應該不滿足CMOS高電平的條件，是不能讓S4導通的。建議你把NPN換成PNP，比如8550，基極通過2.2K電阻，接到4066的第10腳，蜂鳴器串接在PNP的繼電器。
這樣，高水位時，因為S4導通，LED亮。同時由于4066的第10腳為低電平，PNP的發射極 - 基極導通，從而使蜂鳴器發聲。

ID:517466 · 發表于 2021-1-16 20:27

這是電路圖。沒有增減元件。指示把NPN換成了PNP。你可以試試。

ID:752974 · 發表于 2021-1-18 13:16

suncat0504 發表于 2021-1-16 20:27
這是電路圖。沒有增減元件。指示把NPN換成了PNP。你可以試試。

在高水位這個電路是正確的，但是低水位的問題沒有解決。

ID:517466 · 發表于 2021-1-18 15:01

munuc_w 發表于 2021-1-18 13:16
在高水位這個電路是正確的，但是低水位的問題沒有解決。

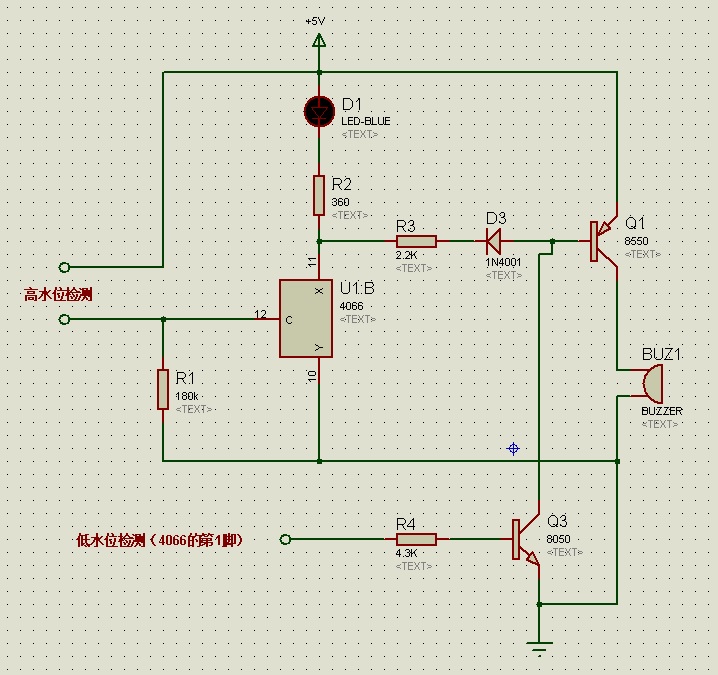

低水位1/4監測點處沒有水的時候，4066的第1個開關出于關斷狀態。電源通過LED1、限流電阻330Ω、R4，使Q3（8050）導通，從而使Q1（8550）也導通，蜂鳴器響。這里的關鍵是R4的阻值，需要保證即使Q3導通了，電流也不足以使LED1點亮。

ID:752974 · 發表于 2021-1-18 16:13

suncat0504 發表于 2021-1-18 15:01
低水位1/4監測點處沒有水的時候，4066的第1個開關出于關斷狀態。電源通過LED1、限流電阻330Ω、R4，使Q3 ...

很好的，缺水也能報警了！把Q3換成小功率NMOS如2N7002K就不用擔心LED1的問題了。

ID:878845 · 發表于 2021-1-19 13:47

還不如用個濕度度插上去，模擬量可以實時計算液位，比這穩定多了。
