求助一個電容轉電壓的運放電路

ID:412063 · 發表于 2021-1-21 15:37

求助一個電容轉電壓的運放電路，類似于FDC2114集成的電容傳感器，現在需要自己搭載分立電路，但是不會搭，有望大神指教，謝謝，只需要吧C電容轉為V電壓線性關系的電路就好

ID:412063 · 發表于 2021-2-2 18:04

angmall 發表于 2021-1-25 06:03
振蕩器頻率
調節電容式傳感器的第二種策略是測量振蕩頻率的變化。圖19中的多諧振蕩器（振蕩器） ...

謝謝，感覺很有用，先研究一下

ID:155507 · 發表于 2021-1-25 06:03

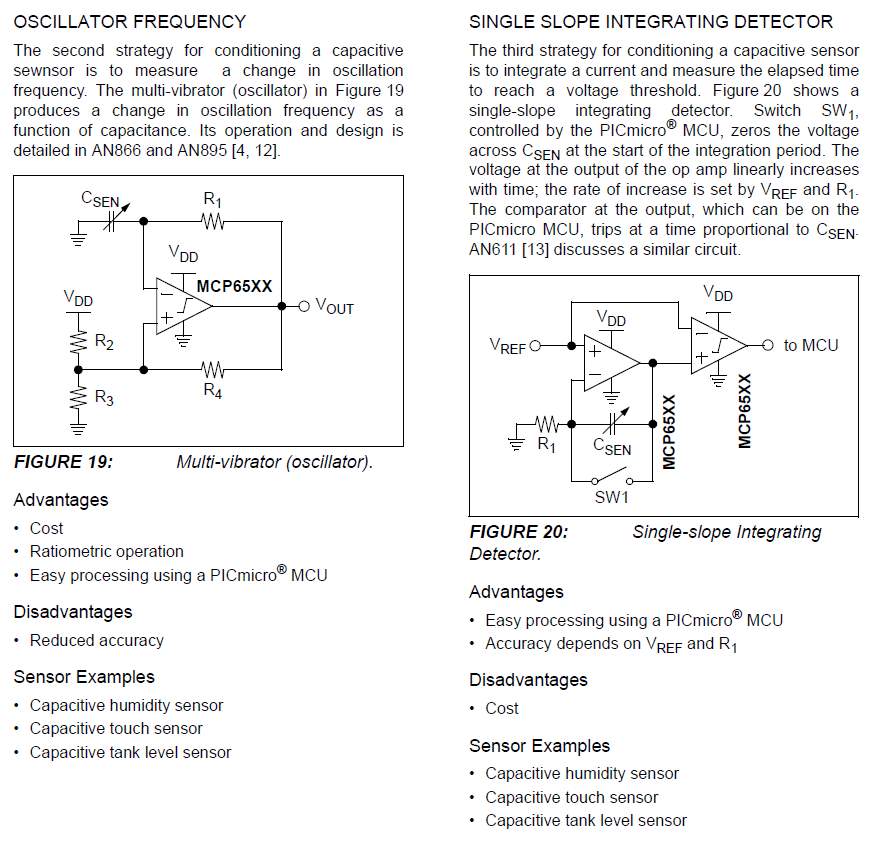

振蕩器頻率
調節電容式傳感器的第二種策略是測量振蕩頻率的變化。圖19中的多諧振蕩器（振蕩器）產生的振蕩頻率隨電容的變化而變化。其操作和設計在AN866和AN895 [4，12]中詳細介紹。

優點
•成本
•比例運算
•使用PICmicro®MCU輕松處理
缺點
•精度降低
傳感器實例
•電容式濕度傳感器
•電容式觸摸傳感器
•電容罐液位傳感器

單邊坡集成探測器
調節電容式傳感器的第三個策略是積分電流并測量經過的時間以達到電壓閾值。圖20顯示了一個單斜率積分檢測器。由PICmicro®MCU控制的開關SW1在積分周期開始時將CSEN兩端的電壓歸零。運算放大器輸出端的電壓隨時間線性增加。上升速率由VREF和R1設定。 PICmicro MCU上的輸出比較器會按與CSEN成比例的時間跳閘。 AN611 [13]討論了類似的電路

圖20：單斜率積分檢測器
優點
•使用PICmicro®MCU輕松處理
•精度取決于VREF和R1
缺點
•成本
傳感器實例
•電容式濕度傳感器
•電容式觸摸傳感器
•電容罐液位傳感器

ID:412063 · 發表于 2021-1-22 09:08

angmall 發表于 2021-1-22 06:14
有許多可能的方法。

1. 利用固定頻率的阻抗隨電容成反比的事實。你基本上可以制造一個電阻計，但要使用 ...

你說的這種都是方法，方法我都知道，但是我不會搭電路，個人看好你說的第四種，將采集到的微弱信號通過差分放大再用adi芯片采集，但是c轉v的電路我不會搭，市面上有用555產生振蕩來看電容充電時間來判斷電容大小的，我感覺那個電路不靠譜，我需要非常靈敏的，用來檢測液面的，采集端用條線飛出來去粘液面來檢測，需要具體電路圖參考，謝謝

ID:155507 · 發表于 2021-1-22 06:14

有許多可能的方法。

1. 利用固定頻率的阻抗隨電容成反比的事實。你基本上可以制造一個電阻計，但要使用交流電。你以已知的電壓和頻率輸入信號，然后測量得到的電壓。

2. 利用電容器和電感器共同定義頻率的事實。使用帶有已知電感器的被測電容器作為振蕩器的頻率設置部分，然后測量頻率。

3.將固定電荷傾倒在電容上并測量電壓。

4.將電容充電至固定電壓，然后通過一個已知的電阻放電，并測量到達放電曲線上一個已知點所花費的時間，例如2/3放電。

5.使用已知的電容器查看兩個電容器在一個已充電而另一個已放電后如何共享電壓。

6.設置帶有機器視覺系統的攝像機，該系統可提供光學字符識別并讀取電容器上的標簽。

7.用自己的大腦來發揮創造力。
