求大佬分析下這個電路板做需要些啥物料清單

  [復制鏈接]
ID:879917 發表于 2021-1-24 20:36 | 顯示全部樓層 |閱讀模式

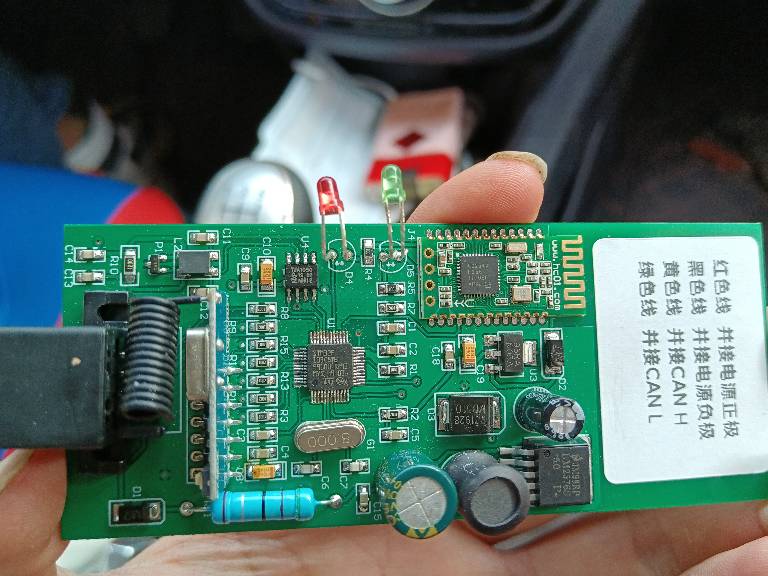

剛剛接觸這個不是很懂請大佬分析一下上面有些啥東西!
目前我就知道有個HC-08的藍牙模塊
以及無線遙控模塊
e857fd57420546667645f45c8c01c487.jpg 8e9abd2d9d6091f193f43d282fa46ddd.jpg

回復

使用道具 舉報

ID:716656 發表于 2021-1-24 22:57 | 顯示全部樓層
單片機和單片一些外圍電路,信號處理部分,電源電路,天線
回復

使用道具 舉報

ID:879917 發表于 2021-1-24 23:13 | 顯示全部樓層
壓著我頭發啦 發表于 2021-1-24 22:57
單片機和單片一些外圍電路,信號處理部分,電源電路,天線

有啥便宜點方法克隆出來一樣的不
回復

使用道具 舉報

ID:420836 發表于 2021-1-25 01:40 | 顯示全部樓層
可以逐一寫下PCB上的所有元件來

回復

使用道具 舉報

ID:592807 發表于 2021-1-25 08:26 | 顯示全部樓層
光耦  繼電器 穩壓IC 穩壓二極管 單片機 晶振 直插LED
回復

使用道具 舉報

ID:880092 發表于 2021-1-25 08:37 | 顯示全部樓層
按照元件上的標識都能查到,這個要慢慢查
回復

使用道具 舉報

ID:824490 發表于 2021-1-25 08:54 | 顯示全部樓層
板都在手上了還分析個毛!照抄板上的器件,一個不漏,就是一份完整的BOM單了,兩層PCB再抄一次,軟件PJ,就能上線生產了,妥妥地山之寨之!
回復

使用道具 舉報

ID:517951 發表于 2021-1-25 09:05 | 顯示全部樓層
可以粗略地看到有藍牙模塊,STM8單片機,開關電源電路。
回復

使用道具 舉報

ID:879348 發表于 2021-1-25 10:51 | 顯示全部樓層
軟件請人重寫,要是抄的不好,人家留了坑,麻煩就大了
回復

使用道具 舉報

ID:143767 發表于 2021-1-25 10:53 | 顯示全部樓層
自己沒那能力找T寶花點錢抄出來不就完了
回復

使用道具 舉報

ID:722618 發表于 2021-1-25 11:19 | 顯示全部樓層
晶震、電容、電阻,芯片、光電對管等。這些都要對著原件上的參數慢慢在網上查。
回復

使用道具 舉報

ID:716656 發表于 2021-1-25 12:23 | 顯示全部樓層
619477008 發表于 2021-1-24 23:13
有啥便宜點方法克隆出來一樣的不

你看不懂電路部分,估計程序部分也不是很精通。只能找小型電子類科技公司,給到技術部,抄板,再按你的功能技術指標要求編寫程序。當然跟新研發個產品沒啥區別(貴)。當然,找τ 寶,肯定有功能比較一致的產品,且有技術人員能按你要求微改的店鋪,當然會便宜點。但是也不會很低。
回復

使用道具 舉報

ID:847443 發表于 2021-1-25 16:20 | 顯示全部樓層
你根據元件上印的型號到網上搜吧,很簡單。
回復

使用道具 舉報

ID:879794 發表于 2021-1-25 22:00 | 顯示全部樓層
根據元器件上的標志在網上查就可以了。
回復

使用道具 舉報

ID:367934 發表于 2021-1-27 09:02 | 顯示全部樓層
這個是遠程控制終端或者節點之類的。硬件很簡單無非就是,電源管理模塊,單片機最小系統,藍牙模塊,433無線模塊,還有控制模塊。硬件復制容易固件復制就沒那么容易了。

評分

參與人數 1黑幣 +20 收起 理由
admin + 20 回帖助人的獎勵!

查看全部評分

回復

使用道具 舉報

ID:803227 發表于 2021-1-27 09:49 | 顯示全部樓層
都是一些常用的電子元器件啊。
回復

使用道具 舉報
