自制鋰電池點焊機燒線路,燒元件,懷疑是mos這一塊電路的問題

[復制鏈接]
ID:699371 發表于 2021-1-26 15:01 | 顯示全部樓層 |閱讀模式

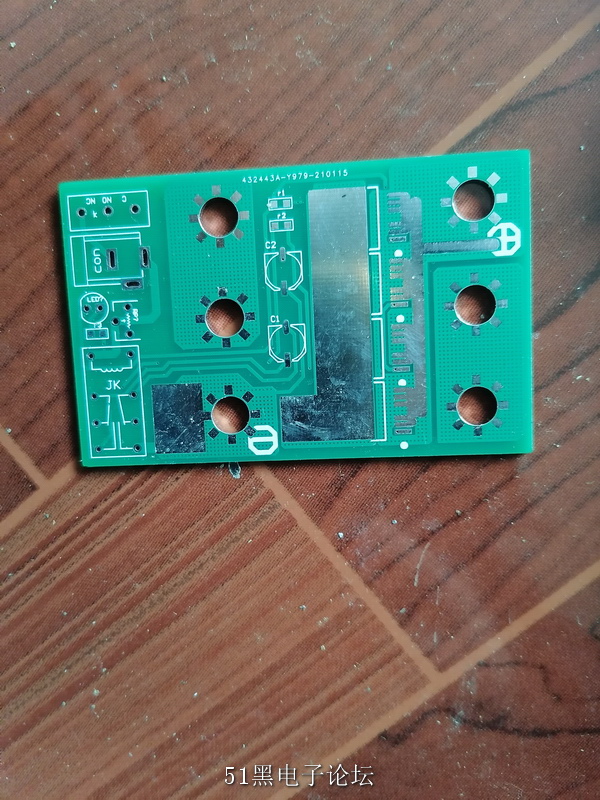

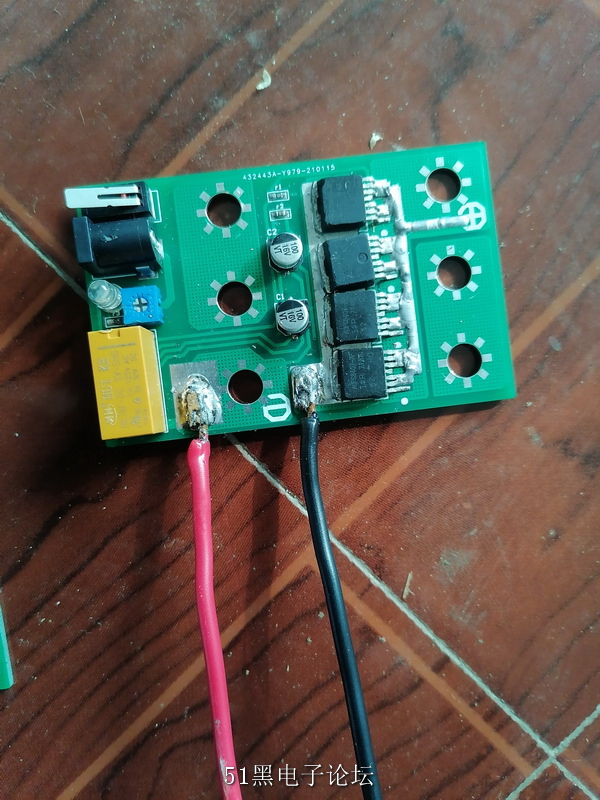

點焊機,求大神指點,自己抄板制作的點焊機不是燒元件就是燒線路,線路檢查了好幾遍沒發現什么問題,不加mos管線路一點沒事,加了就燒線路,燒元件,懷疑是mos這一塊,來個懂的大神幫忙分析一下...
板子上的正負極標識搞反了,請忽略…

PCB2.zip

1.85 MB, 下載次數: 24

回復

使用道具 舉報

ID:752974 發表于 2021-1-26 15:37 | 顯示全部樓層
燒線路,燒管子,說明線路和管子的容量不夠用。另問一下,這個點焊機都能焊什么?
回復

使用道具 舉報

ID:294296 發表于 2021-1-26 22:37 | 顯示全部樓層
要用單片機檢測到焊接頭碰在一起焊接時產生幾十毫秒級的通斷,你覺得你手按能控制到這個時間?久了就會燒管炸管!
回復

使用道具 舉報

ID:879348 發表于 2021-1-27 08:30 | 顯示全部樓層
連單片機控制都沒有肯定是不行的
回復

使用道具 舉報

ID:699371 發表于 2021-1-27 14:12 | 顯示全部樓層
鐘志偉 發表于 2021-1-26 22:37
要用單片機檢測到焊接頭碰在一起焊接時產生幾十毫秒級的通斷,你覺得你手按能控制到這個時間?久了就會燒管 ...

有成品的,成品效果還可以,沒炸過管子。這個是我自己抄的板子,有點小問題
回復

使用道具 舉報

ID:798201 發表于 2021-1-29 00:33 | 顯示全部樓層
測一下,原PCB板上面是不是有無功能的元器件,主要是為防抄板。
回復

使用道具 舉報

ID:699371 發表于 2021-1-29 02:38 | 顯示全部樓層
zwf33 發表于 2021-1-29 00:33
測一下,原PCB板上面是不是有無功能的元器件,主要是為防抄板。

好的,謝謝
