升級版DIY毫安微安電流表（帶秒表、溫度計和電池電量顯示）

ID:702386 · 發表于 2021-2-8 09:37

本帖最后由 zsw3721 于 2021-2-8 10:03 編輯

原帖發表于2020-12-24，見下方鏈接�？稍谠螺d原理圖和原始程序。DIY毫安微安電流表(單片機10位ADC+LM358)程序原理圖PCB及實物制作圖片

2020-12-26第1次升級，新増NTC測溫功能，新増秒表。
NTC用的是P1.0口，因?yàn)殡娏鞑蓸雍芫_，所以沒有使用基準電壓源，把U2/R2/C5/C6/C7全拆掉，R2位置焊上10K 3435的NTC，C7位置焊上10K 1%的0603電阻。

2021-2-8第2次升級，新増電池電量顯示。
本帖附件為最新程序，原理圖請從原帖下載。下面是新増電量顯示功能所新増的電路。本人手工焊接到一個小板上再裝入原作品中。實測電壓采樣比較準。從網上搜了一個9V電池放電曲線，據此選定幾個電壓點對應具體的剩余電量，如7.7V為50%電量，具體見程序。單片機有較多的空閑IO口，使用P1.3口進行電壓采樣。采樣電路使用電阻分壓再接一個LM358組成的電壓跟隨器。使用運放進行采樣隔離避免了AD口的輸入阻抗對分壓電阻網絡的影響，提高了采樣的精度。

新増的電壓采樣電路，沒幾個料，51K和10K電阻選用1%精度的。注意：51K電阻上面應接在9V電池正極的開關后面，確保關機時不消耗電流。

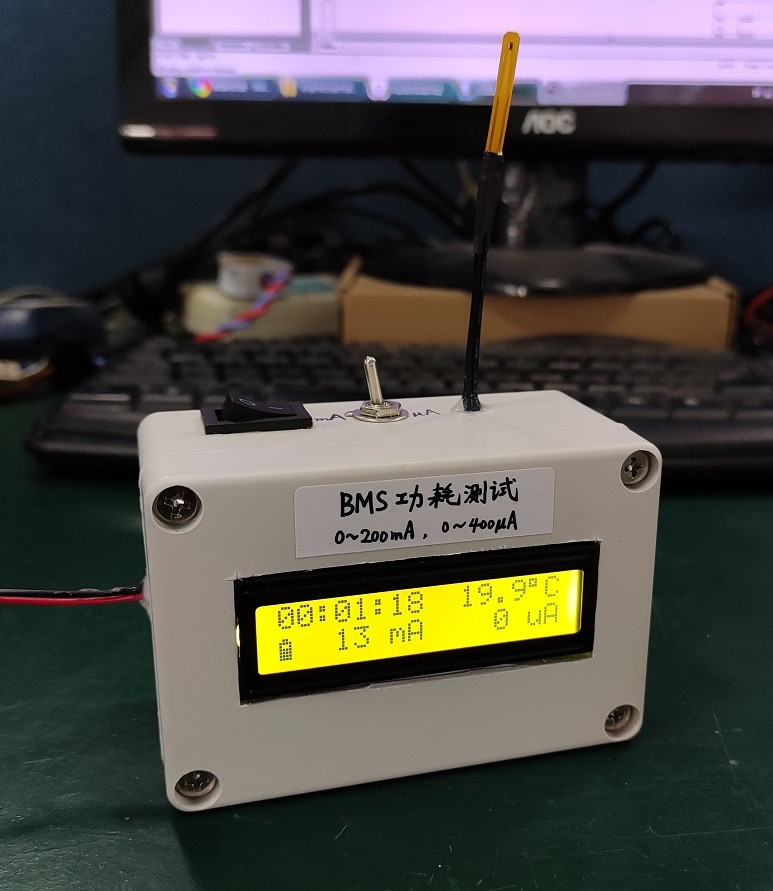

最終效果

程序見附件。

毫安微安電流表程序V2.2 增加電量顯示.rar (56.76 KB, 下載次數: 361)

ID:576203 · 發表于 2021-2-17 15:50

這個可以有，便攜用8.4V雙鋰供電，在家用直流電源供電就加個隔離DCDC，分壓電阻估計要算下。9V電池不耐用，更換起來要拆螺絲

ID:47634 · 發表于 2021-2-22 11:00

這個很好，感謝樓主的好資料，學習了

ID:576203 · 發表于 2021-3-2 13:28

樓主，時間那里能改為顯示輸出電壓不，這樣直接接個可調模塊就能用了。不用單獨再接別的表看電壓

ID:702386 · 發表于 2021-3-2 13:52

kkk2020 發表于 2021-3-2 13:28
樓主，時間那里能改為顯示輸出電壓不，這樣直接接個可調模塊就能用了。不用單獨再接別的表看電壓

這個不難啊，加一根線引出來當測量電壓用的正極表筆。根據測量電壓的范圍，這個表筆也一樣用合適的電阻分壓后送入單片機AD通道，程序也好改。你可以自己來改改嘛。

ID:576203 · 發表于 2021-3-2 16:51

zsw3721 發表于 2021-3-2 13:52
這個不難啊，加一根線引出來當測量電壓用的正極表筆。根據測量電壓的范圍，這個表筆也一樣用合適的電阻分 ...

我對編程幾乎連點個燈都困難。自己會改話也不用求人了。。。硬件熟悉的。一直想學，總是偷懶

ID:702386 · 發表于 2021-3-2 18:53

kkk2020 發表于 2021-3-2 16:51
我對編程幾乎連點個燈都困難。自己會改話也不用求人了。。。硬件熟悉的。一直想學，總是偷懶

用電池電壓采樣這路幫你改成外面的電壓測量了，還是用單片機的P1.3口。
還是按照下圖基本接法，51K電阻換成200K，上面不要接9V電池正極了，引出來做電壓測量的正極表筆，10K電阻不變。測試電壓范圍0-40V DC。

改的程序見下面網盤，我沒有測試過哈。
https://pan.baidu.com/s/1b5hA_wniMefbcA44PBU0XA 提取碼：6puw

ID:702386 · 發表于 2021-3-2 18:54

kkk2020 發表于 2021-3-2 16:51
我對編程幾乎連點個燈都困難。自己會改話也不用求人了。。。硬件熟悉的。一直想學，總是偷懶

用電池電壓采樣這路幫你改成外面的電壓測量了，還是用單片機的P1.3口。
還是按照下圖基本接法，51K電阻換成200K，上面不要接9V電池正極了，引出來做電壓測量的正極表筆，10K電阻不變。電壓測量范圍0-40V DC。
改的程序見附件，我沒有測試過哈。

ID:576203 · 發表于 2021-3-2 20:06

zsw3721 發表于 2021-3-2 18:54
用電池電壓采樣這路幫你改成外面的電壓測量了，還是用單片機的P1.3口。
還是按照下圖基本接法，51K電阻 ...

這幾天我畫板發去打樣試試。到時看看ma檔位測量發射模塊時是否會和數碼管式的電流電壓表一樣是亂的�？磥硪匦掳凑搲锝坛�，慢慢自己學起來，總是沒毅力學學就放棄

ID:796531 · 發表于 2021-3-11 10:57

不錯，精度怎么樣？

ID:323651 · 發表于 2021-3-12 12:58

電池電壓采集電路有問題，會一直耗電的

ID:702386 · 發表于 2021-3-12 15:45

cjp88811283 發表于 2021-3-12 12:58
電池電壓采集電路有問題，會一直耗電的

我把采樣電阻接在電池正極開關后面了，關機后不耗電。

ID:891423 · 發表于 2021-3-13 21:30

樓主。是學電學的嘛

ID:702386 · 發表于 2021-3-13 22:32

wttww 發表于 2021-3-13 21:30
樓主。是學電學的嘛

學的自動化專業，曾經的學渣一個，大學里都不知道運放是咋回事，連虛短虛斷是什么都不知道。反而工作后能簡單的用運放做個電路。

ID:796531 · 發表于 2021-3-18 09:45

我覺得這里這個LM358射隨器沒有必要，畢竟9v 電壓不是高內阻小信號，沒必要

ID:576203 · 發表于 2021-6-20 01:21

樓主燒錄時內RC是選6M嗎。我硬件電路電壓檢測沒用358的一半，用了LM321單運放小點，別的沒大改，現在燒好程序1602插上液晶光亮，沒別的顯示，有點納悶了。硬件不復雜應該不至于改錯了，也就加了點東西上去。。

ID:702386 · 發表于 2021-6-21 21:37

kkk2020 發表于 2021-6-20 01:21
樓主燒錄時內RC是選6M嗎。我硬件電路電壓檢測沒用358的一半，用了LM321單運放小點，別的沒大改，現在燒好程 ...

是6M的內部RC頻率，程序中有說明的。你的屏是3.3V的嗎？

ID:121470 · 發表于 2021-8-16 15:05

升級版DIY毫安微安電流表
看著不錯的樣子

ID:320487 · 發表于 2021-11-10 16:29

lz 如果要測大電流應該怎么改
硬件和軟件比如2A以上的
給電池放電檢測用

ID:702386 · 發表于 2021-11-10 20:47

57185490 發表于 2021-11-10 16:29
lz 如果要測大電流應該怎么改
硬件和軟件比如2A以上的
給電池放電檢測用

需要改一下檢流電阻，大電流回路的PCB走線都要修改以適合過大電流。
比如最大電流為20A，假如使用5mR的檢流電阻（封裝2512），則最大電流對應的檢流電阻降壓為100mV，使用運放設定放大20倍，最大電壓為2V送入MCU采樣口。程序中相應調整電流值的計算公式。

ID:87631 · 發表于 2021-12-1 09:39

代碼工整，電量也只是個電壓分段顯示，只要有段時間沒有負載，電壓（電量）顯示就會有升高

ID:993035 · 發表于 2021-12-16 09:00

測毫安是需要撥到毫安檔位的吧，如果沒撥的話，會燒板子嗎？完全新人準備搞電子的，問一下啊！

ID:702386 · 發表于 2021-12-16 23:21

tanner140119 發表于 2021-12-16 09:00
測毫安是需要撥到毫安檔位的吧，如果沒撥的話，會燒板子嗎？完全新人準備搞電子的，問一下啊！

微安檔的內阻大，如果過較大的電流，是可能會燒運放芯片和檢流電阻的

ID:654797 · 發表于 2021-12-19 07:43

kkk2020 發表于 2021-3-2 16:51
我對編程幾乎連點個燈都困難。自己會改話也不用求人了。。。硬件熟悉的。一直想學，總是偷懶

點個燈還不容易，如果你的單片機就一個燈，直接往IO口上接個小LED燈就行了，然后把對應的IO口電平接高接低就行了，一兩個就能直接接哦！多了不行哦

ID:1001745 · 發表于 2022-6-6 14:08

根據樓主共享的程序及原理圖，自己打樣的PCB這兩天到了，焊接好馬上通電測試，發現了整個運行還不錯。剛剛把溫度采集調試好。精度可以的。感謝樓主的無私奉獻。

ID:317395 · 發表于 2022-6-20 13:15

感謝樓主的好資料，學習了

ID:491875 · 發表于 2022-12-6 15:52

paladina 發表于 2021-3-18 09:45
我覺得這里這個LM358射隨器沒有必要，畢竟9v 電壓不是高內阻小信號，沒必要

單片機輸入阻抗不會比358低吧，所以，電壓跟隨器確實沒有必要。直接分壓輸出就可以。

ID:1057925 · 發表于 2023-2-13 17:03

你電池采樣輸出串聯了一個電阻,這樣單片機的內阻也會影響采樣精度的,和直接分壓進單片機區別不大吧

ID:703081 · 發表于 2023-2-16 10:16

電流采樣電路呢？

ID:1064915 · 發表于 2023-3-16 10:18

可以升級成數字萬用表了

ID:285525 · 發表于 2023-3-22 22:53

正在找這樣的資料!感謝!

ID:1094601 · 發表于 2023-10-10 14:58

感謝樓主的分享，小白想請教一下樓主為什么電壓檢測分壓范圍到0-1.9v而不是0-3.3v，
還有 voltagevalue=voltagevalue*67.7; //ADC平均值轉化成電池電壓值mV
這個67.7要怎么計算得到的，

ID:379877 · 發表于 2024-6-26 22:20

增加檔位自動切換就不用開關了

ID:1067504 · 發表于 2024-10-17 22:21

那個NTC的ADC表是怎么弄出來的？

ID:168461 · 發表于 2024-10-24 08:30

本帖最后由 1454512618 于 2024-10-26 10:42 編輯

voltagevalue=voltagevalue*1.97;這個1.97怎么計算出來的？
