另類光立方制作

ID:886808 · 發表于 2021-2-28 09:38

多年前，為了給孫子送生日禮物，我做個光立方。
稱為另類是因?yàn)槌傻停?dāng)時十元左右。電路極簡，網上大都是8片573（或595）+2803（或2片7404）的電路。硬件LED主體為64根控制引線。
我的硬件主體只為32根引線，只用4片74138。如果換用74154只需兩片）
思路是，原電路是控制3216LED點陣的。我化平面為立體，2維變3維。兩個16x16點陣變成8個8×8點陣。由平面向立體轉化。
因?yàn)榉謺r(shí)分屏顯示，所以簡化了硬件。8個8×8LED從前向后為8個8×8顯示秒用面。實際控制時單數屏連在一起，雙數屏連一起共陰，只32根控制引線。（原電路文章見《無線電》2008年第十二期�！禗IY小型LED顯示系統》一文）。我做了大量?jī)?yōu)化。單片機P0，P2囗上拉電阻改成100歐，單片機直接驅動LED。用了74138，省略了8550三極管。
由于光立方為8x8，所以。原來每個字16×16就是單數屏和雙數屏兩組8×8.每組4片分時快速顯示，利用人眼視覺暫留成為連續。實現編程是用8X8取字模實現單個8×8屏顯示字體。

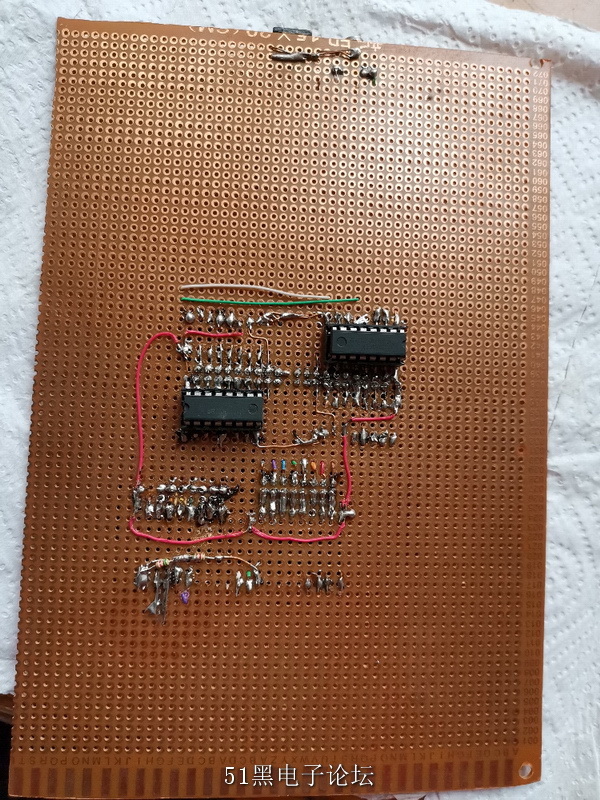

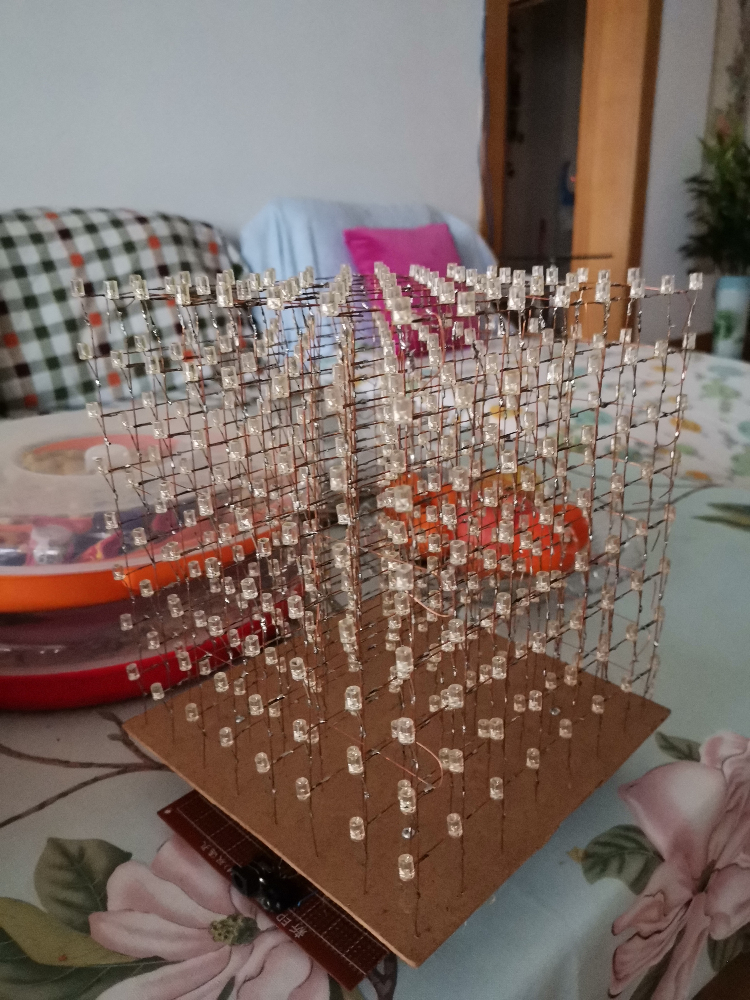

操作時除漢字外其它用自造字模在8×8（或16x16）字模上按需要點選即可，其它所有部分都用原文程序。照片為原文和我做的實物。只用4片138和1片8052。

ID:886808 · 發表于 2021-3-14 08:40

發不了視頻，再說另類也無用。只有看了視頻，才能體會到。
