請教PROTEL阻焊漏開窗 如何操作?

[復制鏈接]
ID:868042 發表于 2021-3-5 14:12 | 顯示全部樓層 |閱讀模式
做 PCB 時需要設置阻焊漏開窗, 應如果設置 ?

回復

使用道具 舉報

ID:390416 發表于 2021-3-5 16:17 | 顯示全部樓層
在阻焊層畫線或者畫區域。
回復

使用道具 舉報

ID:213173 發表于 2021-3-5 20:56 | 顯示全部樓層
用阻焊層畫開窗圖形。阻焊層屬負片層,即所見無所得。俗稱綠油開窗。

回復

使用道具 舉報

ID:143767 發表于 2021-3-9 15:13 | 顯示全部樓層

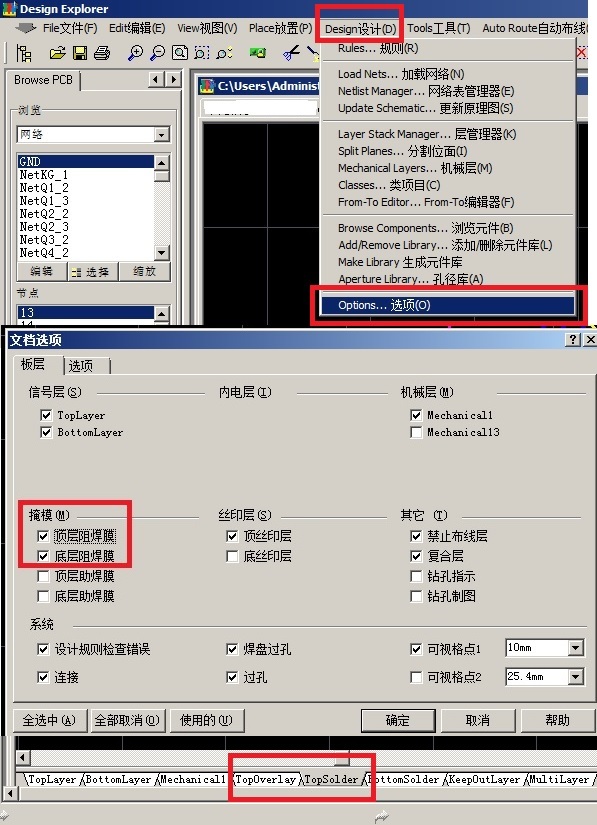

如果是頂層就用TOP SOLDER,如果是底層就用BOTTOM SOLDER。
回復

使用道具 舉報
