作品簡介
下載附件
2013-8-4 23:31 上傳
數字化家居控制系統使人們可以通過手機或電話在任何時候、任意地點對家中的任意電器(熱水器、空調、電飯煲、燈光、音響)進行遠程控制,也可以對家里電源、家庭環境進行方便地控制，而這一切的實現僅僅是打一個簡單的電話，即通過電話可以隨時隨地控制多種家用電器。
GSM(全球移動通信系統)系統是目前基于時分多址技術的移動通信體制中比較成熟、完善、應用最廣泛的一種系統，GSM的短信系統以其快捷方便而且廉價的特點擁有廣泛的用戶。利用GSM短信進行遠程監控具有投資少、成本低、可靠性高等特點，在一些對操作和監控的實時性要求不高的情況下具有很高的性價比。
該結構由電源模塊，通信模塊GPRS模塊，STC15F2K60S2單片機開發板，TFT觸摸屏，通信轉接板，旋轉led顯示屏，單片機自制的MP3播放器，常用家用電器組成。
該模塊的功能能實現通過手機遠程發短信控制家庭用電設備狀態，以及彩屏監控家用設備狀態的情況，在主控制板STC15F2K60S2中與串口通信的時候?qū)懭胂鄳?yīng)的指令，可以隨意編輯指令進行相應的控制，如發送短信“1”可以控制臺燈的開與滅，發送短信“2”控制電風扇的開與滅等。
平臺選型說明
1. 基于STC15F2K60S2是一款性價比高的單片機，具有1T的工作模式，兼容通用51單片機，學習起來簡單方便，程序的編輯指令簡單，應用十分廣泛，操作起來方便。
2. 該單片機的內部資源豐富，具有5個定時器，5個外部中斷源，4個通信的串行口，具有8路十位的AD轉換口，具有3路可調的PWM模塊。通過該單片機的內部資源很容易開發出新的產品。
3. 該單片機的指令系統非常豐富，與書本的所學習的單片機指令完全兼容，這樣使用編寫程序簡單。
4. 該單片機通信簡單，采用RS232下載程序十分方便。
設計說明

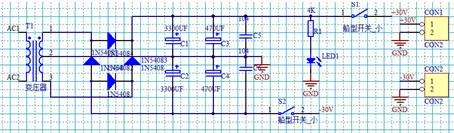

1. 主要電源模塊板子：
下載附件
2013-8-4 23:31 上傳
2通信RS232板子：
下載附件
2013-8-4 23:31 上傳
3自制MP3播放器:
下載附件
2013-8-4 23:31 上傳
4.繼電器控制組：
下載附件
2013-8-4 23:31 上傳
基于STC15F2K60S2具有4路串行口可以進行多種串行通信，采用GPRS模塊具有接收短信的功能，通過單片機寫通信協議程序，通過GPRS模塊采留有一個異步串行通信口，然后與SATC15F2K60S2進行全雙工通信，由于現在家用電器控制非常多，采用一MCU為主MCU，控制多個單片機聯機通信，這樣對于實現一對多的控制。
根據不同的用電設備，還可以采取不同的控制方法，對于功率大的交流用電設備，可以采取光電耦合器，經過雙向觸發的晶閘管，對于功率比較小的用電設備，可以采取繼電器直接的控制方法，可以采用TTL電平對相應用電設備的開關進行控制，實現自動化，對于需要的定時開啟的用電設備，由于STC15F2K60S2具有多路，多種的工作方式，可以采取開定時器入中斷進行處理。
本作品采用了幾種控制方式，對于旋轉LED的電機控制采用光電耦合器進行隔離，防止反電動勢是單片機進入復位狀態，對于自制的MP3播放器可以采用中斷的方式進行處理，對于定時開啟的臺燈可以開定時器進行控制，這樣實現家庭用電設備工作于節能狀態。
作品特色
提供了密碼處理功能，只有輸入正確的密碼才能對家電進行控制，提高了安全性。
利用了GSM在全國實現聯網和漫游無需另外組網，極大提高網絡覆蓋范圍實現了低成本基本上能普及。與傳統的傳感器技術比較，不需要進行專門布線，不占用無線電頻率資源，實施方便，避免了電磁污染。
充分利用了電話線路各地聯網，可以充分利用現有的電話網，可以遙控距離跨省市，甚至跨越國家，應用范圍廣，不受距離的限制。
采用雙工通信，雙向數據傳輸功能，性能穩定，運用靈活，傳輸方便，干擾很少。
不僅能進行家電控制，還能進家電的監控與防盜。應用方圍廣不僅僅是家庭可以是需要監控的地方(銀行等)。
具有語音提醒功能，提高了作品的實用性，采用發短信的方式操作簡單。
|
