關于插排led指示燈的限流電阻

ID:725922 · 發表于 2021-3-7 01:33

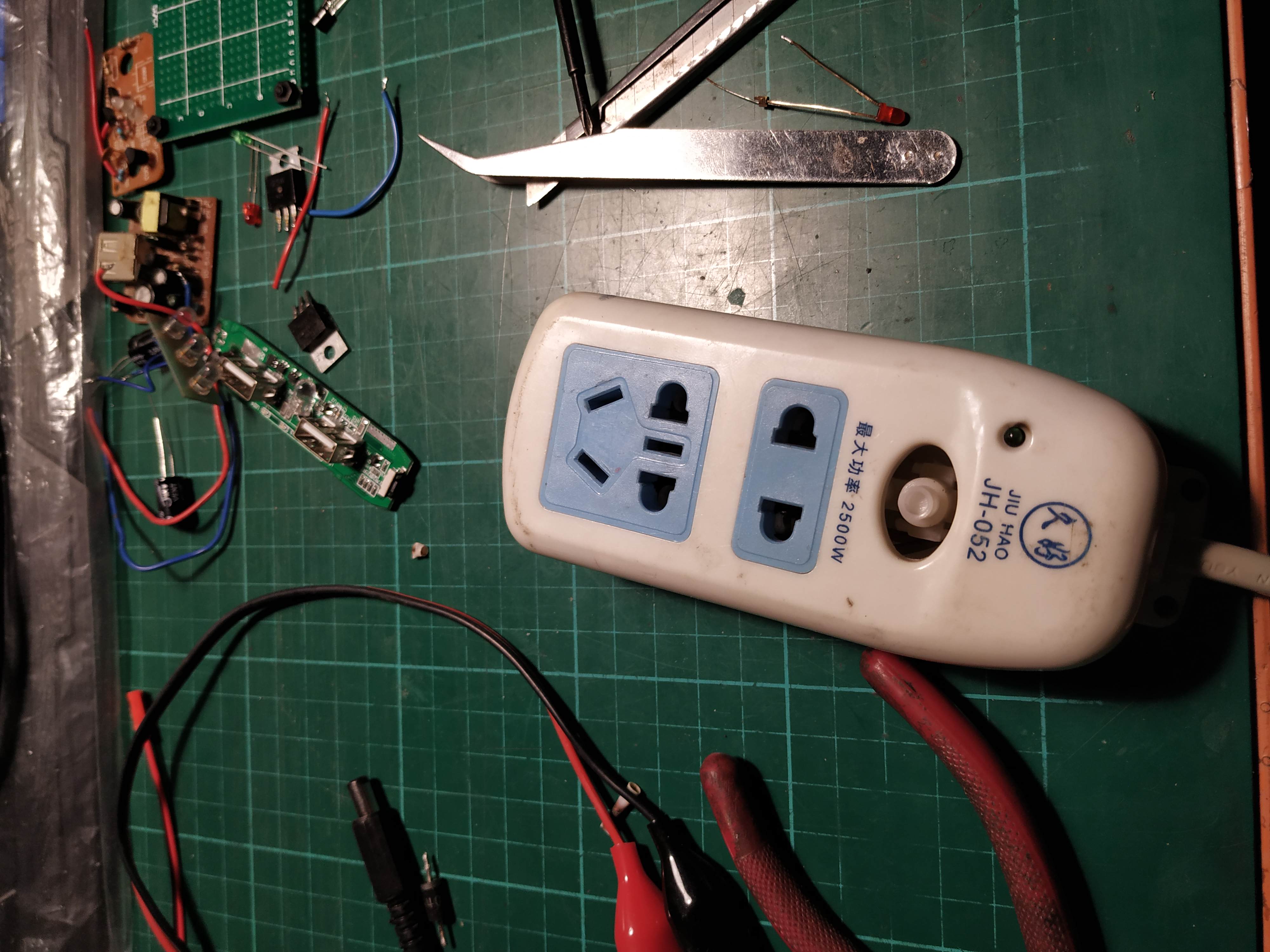

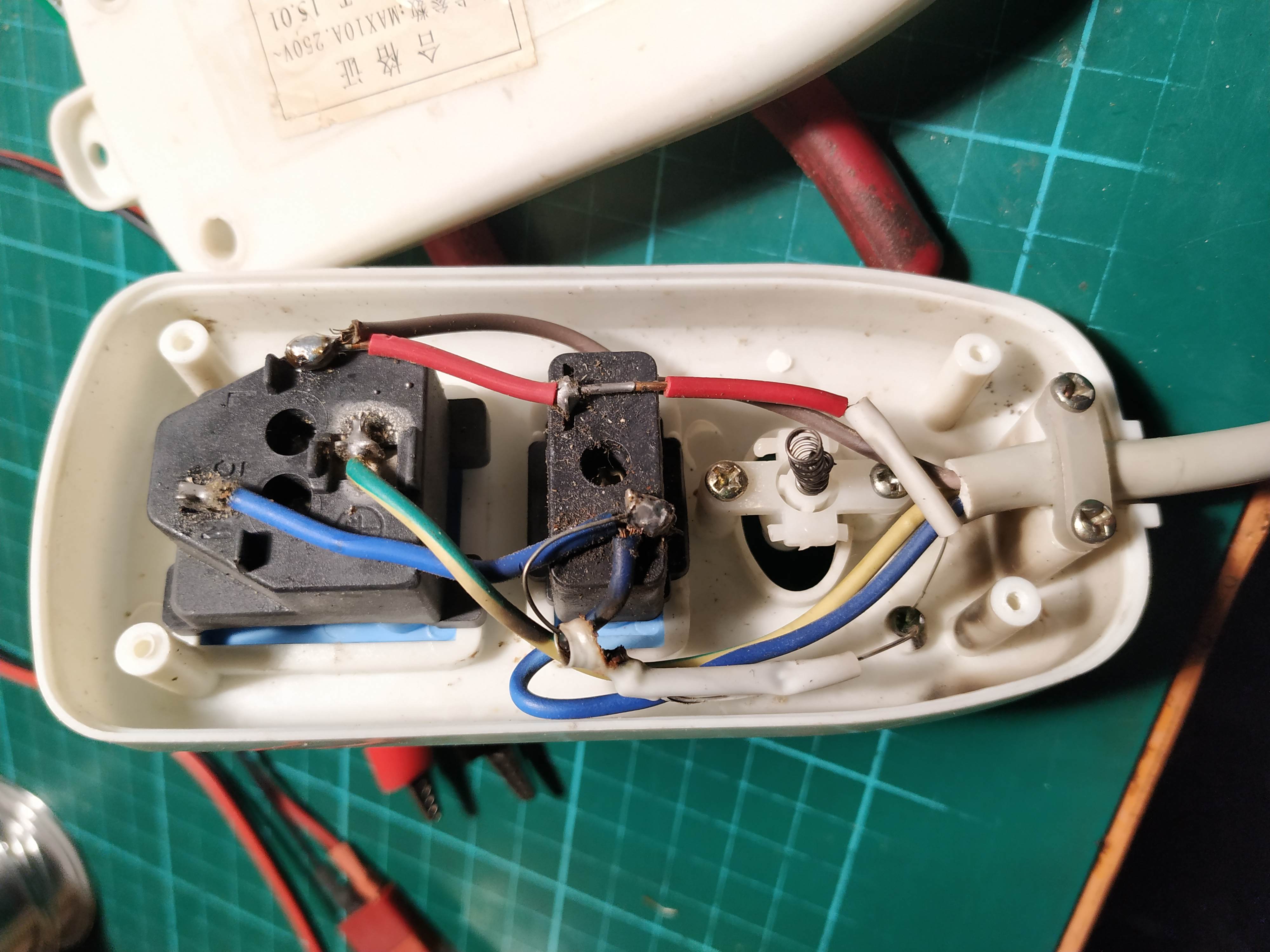

無聊修了一個損壞的插排，按鍵開關壞了，led限流電阻燒了，由于不知道電阻的取值，所以上網找了參考值，建議取240k，330k甚至更大，但我很疑惑，這樣的led電流只有1ma左右，為什么這么小呢？我用直流調壓開2.5v，30ma都沒有問題啊，20ma應該也差不多，算出是10k左右的電阻(雖然有點慌)。裝好就通電了，拿在手中沒幾秒就“砰”爆炸了。。按鈕帽還差點崩到眼睛，再也不敢了。。問題應該是電阻選的不對，記得我以前直流都是用10或20ma的電流計算，也在2mm的led承受范圍啊，沒記得燒過啊，這怎么220v就炸成這樣？不僅燈炸，電阻也炸。

ID:213173 · 發表于 2021-3-7 08:05

普通碳膜電阻的功率1/4W，10K電阻接220V的功耗近5W，必毀無疑！LED正向電流20mA當然沒有問題，可是在此交流電路中的一半時間LED是處于反向擊穿狀態，電流大于1mA就易損壞。其實作為一般指示用不必追求亮度，0.幾mA能明確識別即可，所以限流電阻240~470K范圍為宜。

ID:89515 · 發表于 2021-3-7 08:24

電流計算要考慮功率，交流計算要考慮峰值電壓。不要就盯著led計算就行了

ID:702386 · 發表于 2021-3-7 09:21

參考下圖中的LED電路。限流電阻100K，再用一個二極管與LED反向并聯，用于在反向電壓時保護LED。

ID:143767 · 發表于 2021-3-7 14:09

LED用在交流高壓電路里電流不超過1mA都是安全的

ID:725922 · 發表于 2021-3-19 11:52

感謝各位的回復，我用了300k的電阻，峰值電流1ma左右，穩定不炸了。我想問題應該是出在二極管的反向耐流上了。

ID:725922 · 發表于 2021-3-19 11:55

zsw3721 發表于 2021-3-7 09:21
參考下圖中的LED電路。限流電阻100K，再用一個二極管與LED反向并聯，用于在反向電壓時保護LED。

我也有這個模塊，沒注意研究，看起來不錯啊，這樣能讓led更亮一些。
