4個繼電器的DTH11溫濕度控制器單片機程序與Proteus仿真

ID:835138 · 發表于 2021-3-8 15:39

根據DTH11傳感器來記錄溫濕度數據，并以此來控制4個不同的繼電器，達到控制不同負載來調節溫濕度的目的

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

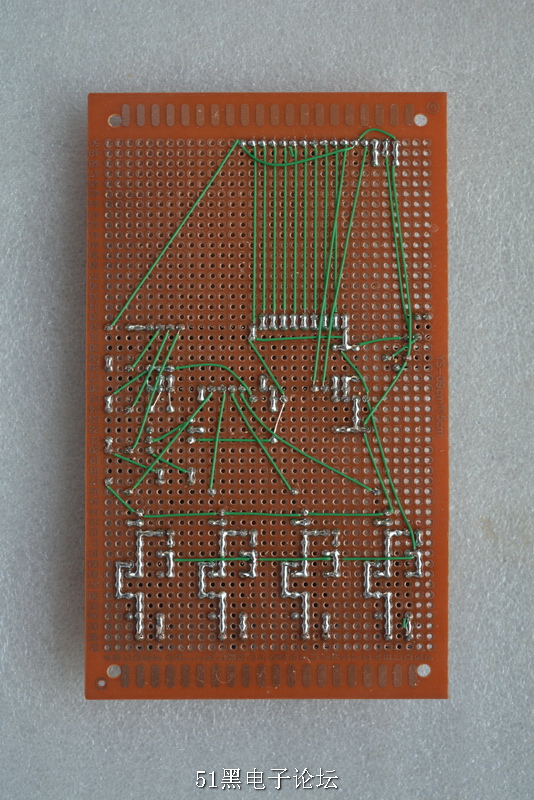

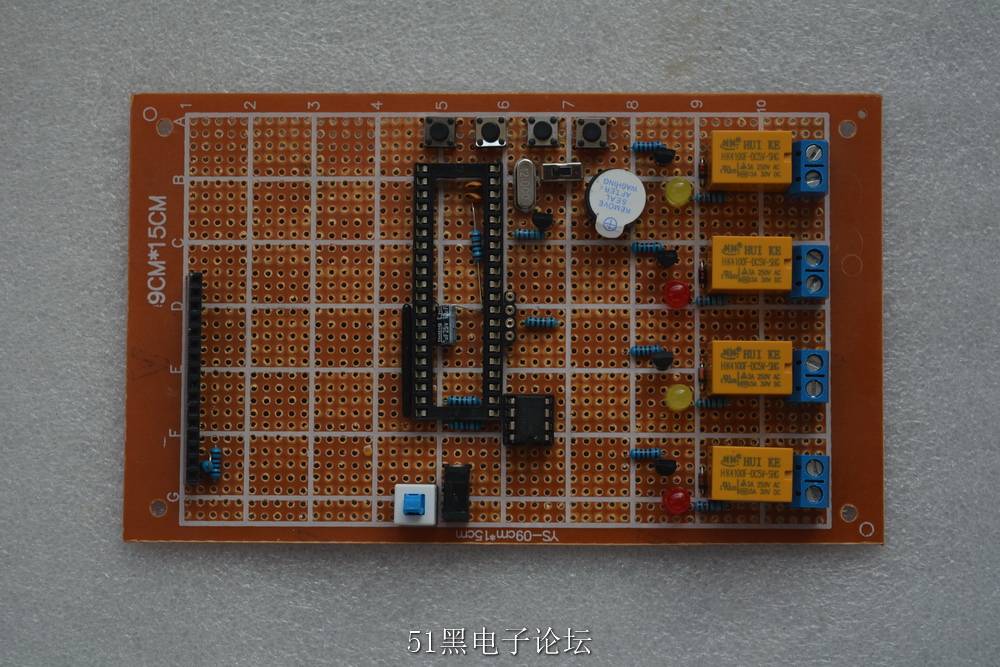

制作出來的實物圖如下：

單片機源程序如下:

#include <reg52.h>
#include <intrins.h>
#include <absacc.h>
#include <math.h> //包含頭文件
#define uchar unsigned char
#define uint unsigned int //宏定義
//定義四個輸出端口
sbit Led_jiashi=P3^6; //加濕
sbit Led_qushi=P3^4; //去濕
sbit Led_jiangwen=P3^2; //降溫
sbit Led_shengwen=P3^3; //升溫
//定義三個設置按鍵
sbit Key_SET = P2^0; //設置按鍵
sbit Key_ADD = P2^1; //加按鍵
sbit Key_SUB = P2^2; //減按鍵
sbit Key_OK = P2^3; //確定按鍵
//定義24C02數據口
sbit SCL = P1^0;
sbit SDA = P1^1;
//定義DHT11數據口
sbit DATA = P1^7;
sbit buzz=P3^5; //蜂鳴器接口
//定義LCD1602端口
sbit E=P1^3; //1602使能引腳
//sbit RW=P2^6; //1602讀寫引腳我們只需要向液晶里寫數據，不需要讀取數據，所以就把讀寫引腳直接接地，程序里就不用單獨控制了
sbit RS=P1^2; //1602數據/命令選擇引腳
//定義全局變量
uchar U8FLAG,U8temp,U8comdata,U8RH_data_H_temp,U8RH_data_L_temp,U8T_data_H_temp,U8T_data_L_temp,U8checkdata_temp; //定義讀取溫濕度變量
uchar U8RH_data_H,U8RH_data_L,U8T_data_H,U8T_data_L,U8checkdata;
uchar Mode,humidity,temperature; //設置模式、讀取到的濕度溫度數據存儲變量
char TH,TL,HH,HL; //溫濕度的上下限變量
bit bdata FlagStartRH,hot,cold,humid,dry,BJ; //開啟轉換溫濕度標志位、熱冷濕干和報警變量
//定時器0初始化
void Timer0_Init()
{
ET0 = 1; //允許定時器0中斷
TMOD = 0x11; //定時器工作方式選擇
TL0 = 0xb0;
TH0 = 0x3c; //定時器賦予初值50ms
TR0 = 1; //啟動定時器T0
}
//定時器0中斷
void Timer0_ISR (void) interrupt 1 using 0
{
uchar RHCounter; //定義計數變量
TL0 = 0xb0;
TH0 = 0x3c; //定時器賦予初值
RHCounter++; //每進一次中斷就是50ms，此變量加一
if(RHCounter%10==0&&BJ==1) //加到10的整數倍，并且報警標志位為1
buzz=!buzz; //開啟報警，每500ms蜂鳴器引腳取反一次，就是蜂鳴器一秒響一次
else if(BJ==0) //報警標志位為0時
buzz=1; //關閉報警
//每2秒鐘啟動一次溫濕度轉換
if (RHCounter >= 40) //計數到40次，就是2s，啟動一次溫濕度轉換
{
FlagStartRH = 1; //啟動轉換變量置1
RHCounter = 0; //計數變量清零
}
}
/*以下程序為24c02的程序，都是官方的實例程序，可以參考時序圖理解，都是固定的*/
/*********************************
BASE DRIVE
**********************************/
void DELAY(unsigned int t) //延時函數
{
while(t!=0)
t--;
}
/******************************
IIC DRIVE
******************************/
void IICStart(void) //24c02的開始函數，關于24c02的函數多看下24c02的手冊
{
SCL=0; //SCL引腳拉低
DELAY(1); //短延時
SDA=1; SCL=1; DELAY(1); //SDA拉高，SCL拉高，短延時
SDA=0; DELAY(1); //SDA拉低，短延時
SCL=0; //SCL拉低
}
void IICStop(void) //停止
{
SDA=0;SCL=1; DELAY(1); //注釋略
SDA=1; DELAY(1);
SCL=0;
}
void SEND0(void) //發送
{
SDA=0;
SCL=1;
DELAY(1);
SCL=0;
}
void SEND1(void)
{
SDA=1;
DELAY(1);
SCL=1;
DELAY(1);
SCL=0;
}
bit Check_Ack(void) //應答
{
unsigned char errtime=250; //定義變量
DELAY(1);
SCL=1;
DELAY(1);
CY=SDA; //SDA引腳高電平就是1，低電平就是0，賦值給CY
while(CY) //如果CY為1，就執行此while
{
errtime--; //變量減
CY=SDA; //賦值
if (!errtime) //判斷有沒有減到0
{
IICStop(); //停止24C02
return 1; //返回1
}
}
DELAY(1);
SCL=0;
return 0;
}
void Write_byte(unsigned char dat)
{
unsigned char i;
for(i=0;i<8;i++)
{
if((dat<<i)&0x80)
SEND1();
else
SEND0();
}
}
unsigned char Read_byte(void)
{
unsigned char i,temp=0;
for(i=0;i<8;i++)
{
SDA=1;
SCL=1;
DELAY(1);
if(SDA==1)
{
temp=temp<<1;
temp=temp|0x01;
}
else
temp=temp<<1;
SCL=0;
}
return temp;
}
/************************************
EEPROM DRIVE
Addr:from 0x00-->
*************************************/
unsigned char rdeeprom(unsigned char addr)
{
unsigned char temp=0;
bit flag=0;
IICStart();
Write_byte(0xa0);
Check_Ack();
Write_byte(addr);
Check_Ack();
IICStart();
Write_byte(0xa1);
Check_Ack();
temp=Read_byte();
SEND1();
IICStop();
return temp;
}
void wrteeprom(unsigned char addr,unsigned char dat)
{
IICStart();
Write_byte(0xa0);
Check_Ack();
Write_byte(addr);
Check_Ack();
Write_byte(dat);
Check_Ack();
IICStop();
}
/*以下程序為DHT11溫濕度傳感器程序，官方的實例程序*/
void Delay1(uint j) //延時程序
{
uchar i;
for(;j>0;j--)
{
for(i=0;i<27;i++);
}
}
void Delay_10us(void) //延時函數，大約10us，不精確
{
uchar i;
i--;
i--;
i--;
i--;
i--;
i--;
}
void COM(void) //讀取溫濕度函數
{
uchar i;
for(i=0;i<8;i++)
{
U8FLAG=2;
while((!DATA)&&U8FLAG++);
Delay_10us();
Delay_10us();
Delay_10us();
U8temp=0;
if(DATA)U8temp=1;
U8FLAG=2;
while((DATA)&&U8FLAG++);
//超時則跳出for循環
if(U8FLAG==1)break;
//判斷數據位是0還是1
// 如果高電平高過預定0高電平值則數據位為 1
U8comdata<<=1;
U8comdata|=U8temp; //0
}//rof
}
//--------------------------------
//-----溫濕度讀取子程序 ------------
//--------------------------------
//----以下變量均為全局變量--------
//----溫度高8位== U8T_data_H------
//----溫度低8位== U8T_data_L------
//----濕度高8位== U8RH_data_H-----
//----濕度低8位== U8RH_data_L-----
//----校驗 8位 == U8checkdata-----
//----調用相關子程序如下----------
//---- Delay();, Delay_10us();,COM();
//--------------------------------
uchar RH(void)
{
//主機拉低18ms
DATA=0;
Delay1(180); //原來為5
DATA=1;
//總線由上拉電阻拉高主機延時20us
Delay_10us();
Delay_10us();
Delay_10us();
Delay_10us();
//主機設為輸入判斷從機響應信號
DATA=1;
//判斷從機是否有低電平響應信號如不響應則跳出，響應則向下運行
if(!DATA) //T !
{
U8FLAG=2;
//判斷從機是否發出 80us 的低電平響應信號是否結束
while((!DATA)&&U8FLAG++);
U8FLAG=2;
//判斷從機是否發出 80us 的高電平，如發出則進入數據接收狀態
while((DATA)&&U8FLAG++);
//數據接收狀態
COM();
U8RH_data_H_temp=U8comdata;
COM();
U8RH_data_L_temp=U8comdata;
COM();
U8T_data_H_temp=U8comdata;
COM();
U8T_data_L_temp=U8comdata;
COM();
U8checkdata_temp=U8comdata;
DATA=1;
//數據校驗
U8temp=(U8T_data_H_temp+U8T_data_L_temp+U8RH_data_H_temp+U8RH_data_L_temp);
if(U8temp==U8checkdata_temp)
{
U8RH_data_H=U8RH_data_H_temp;
U8RH_data_L=U8RH_data_L_temp;
U8T_data_H=U8T_data_H_temp;
U8T_data_L=U8T_data_L_temp;
U8checkdata=U8checkdata_temp;
}
return 1;
}
else //傳感器不響應
{
return 0;
}
}
/********************************************************************
* 文件名：液晶1602顯示.c
* 描述 : 該程序?qū)崿F(xiàn)了對液晶1602的控制。
***********************************************************************/
/********************************************************************
* 名稱 : delay()
* 功能 : 延時,延時時間大概為140US。
* 輸入 : 無
* 輸出 : 無
***********************************************************************/
void delay()
{
int i,j;
for(i=0; i<=10; i++)
for(j=0; j<=2; j++);
}
/********************************************************************
* 名稱 : enable(uchar del)
* 功能 : 1602命令函數
* 輸入 : 輸入的命令值
* 輸出 : 無
***********************************************************************/
void enable(uchar del)
{
P0 = del; //數據發送到P0口
RS = 0; //RS引腳拉低
E = 1; //E引腳高電平
delay(); //延時
E = 0; //E引腳低電平
delay(); //延時
}
/********************************************************************
* 名稱 : write(uchar del)
* 功能 : 1602寫數據函數
* 輸入 : 需要寫入1602的數據
* 輸出 : 無
***********************************************************************/
void write(uchar del)
{
P0 = del; //同上
RS = 1;
E = 1;
delay();
E = 0;
delay();
}
/********************************************************************
* 名稱 : L1602_init()
* 功能 : 1602初始化，請參考1602的資料
* 輸入 : 無
* 輸出 : 無
***********************************************************************/
void L1602_init(void)
{
enable(0x38); //設置液晶工作模式，意思：16*2行顯示，5*7點陣，8位數據
enable(0x0c); //開顯示不顯示光標
enable(0x06); //整屏不移動，光標自動右移
enable(0x01); //清屏
}
/********************************************************************
* 名稱 : L1602_char(uchar hang,uchar lie,char sign)
* 功能 : 改變液晶中某位的值，如果要讓第一行，第五個字符顯示"b" ，調用該函數如下
L1602_char(1,5,'b')
* 輸入 : 行，列，需要輸入1602的數據
* 輸出 : 無
***********************************************************************/
void L1602_char(uchar hang,uchar lie,char sign)
{
uchar a; //定義變量
if(hang == 1) a = 0x80; //如果hang變量為1，讓地址數據為0x80就是第一行的
if(hang == 2) a = 0xc0; //如果hang變量為0，讓地址數據為0xc0就是第二行的
a = a + lie - 1; //列數據減一，因為液晶屏的列是從0開始的
enable(a); //發送行和列數據
write(sign); //寫顯示內容
}
/********************************************************************
* 名稱 : L1602_string(uchar hang,uchar lie,uchar *p)
* 功能 : 改變液晶中某位的值，如果要讓第一行，第五個字符開始顯示"ab cd ef" ，調用該函數如下
L1602_string(1,5,"ab cd ef;")
* 輸入 : 行，列，需要輸入1602的數據
* 輸出 : 無
***********************************************************************/
void L1602_string(uchar hang,uchar lie,uchar *p)
{
uchar a;
if(hang == 1) a = 0x80; //第一行地址
if(hang == 2) a = 0xc0; //第二行地址
a = a + lie - 1; //行和列數據加一起
enable(a); //發送行列數據
while(1) //進入循環
{
if(*p == '\0') break; //發送完字符串后跳出while循環
write(*p); //沒發送完就繼續發
p++; //字符串指針地址加1
}
}
//顯示整型的溫濕度數據用，共占用4位，其中一位符號位
void L1602_int(uchar hang, uchar lie, int num)
{
uint temp;
uint gewei,shiwei,baiwei,sign;
if (num >= 0) //如果溫度值大于等于0
sign = 0; //符號為正
else //反之
sign = 1; //符號為負
temp = abs(num); //溫度值取絕對值
baiwei = temp / 100; //除以100得到溫度值百位
temp = temp - baiwei*100; //溫度值減去百位得到十位和個位的數
shiwei = temp / 10; //除以10得到十位的數據
gewei = temp - shiwei*10; //減去十位的數據得到個位的數
num = abs(num); //溫度取絕對值
if (num>=100) //如果溫度大于100
{
// L1602_char(hang, lie+1, baiwei+48);
L1602_char(hang, lie+2, shiwei+48); //顯示十位和個位
L1602_char(hang, lie+3, gewei+48);
}
else if (num>=10) //溫度大于10
{
if (sign == 1) //負數時
L1602_char(hang, lie+1, '-'); //顯示負號
L1602_char(hang, lie+2, shiwei+48); //顯示十位和個位數
L1602_char(hang, lie+3, gewei+48);
}
else //溫度小于10
{
if (sign == 1) //負數時
L1602_char(hang, lie+2, '-'); //顯示負號
else //正數
L1602_char(hang, lie+2, ' '); //十位不顯示
L1602_char(hang, lie+3, gewei+48); //顯示個位數
}
}
void display() //顯示函數
{
if(Mode==0) //不是設置狀態
{
L1602_int(1,3,temperature); //顯示溫度數據
L1602_char(1,7,0xdf); //顯示攝氏度的°
L1602_int(1,12,humidity); //顯示濕度數據
if(hot==1&&cold==0&&humid==0&&dry==0) //溫度過高
{L1602_string(2,1," It's very hot! ");BJ=1;} //顯示熱，報警
else if(hot==1&&cold==0&&humid==1&&dry==0) //溫度高，濕度高
{L1602_string(2,1," Hot and humid! ");BJ=1;} //顯示熱，濕，報警
else if(hot==1&&cold==0&&humid==0&&dry==1) //溫度高，濕度低
{L1602_string(2,1," Hot and dry! ");BJ=1;} //顯示熱，干，報警
else if(hot==0&&cold==1&&humid==0&&dry==0) //溫度低
{L1602_string(2,1," It's very cold!");BJ=1;} //顯示冷，報警
else if(hot==0&&cold==1&&humid==1&&dry==0) //溫度低，濕度高
{L1602_string(2,1," Cold and humid!");BJ=1;} //顯示冷，濕，報警
else if(hot==0&&cold==1&&humid==0&&dry==1) //溫度低，濕度低
{L1602_string(2,1," Cold and dry! ");BJ=1;} //顯示冷，干，報警
else if(hot==0&&cold==0&&humid==1&&dry==0) //濕度高
{L1602_string(2,1,"It's very humid!");BJ=1;} //顯示潮濕，報警
else if(hot==0&&cold==0&&humid==0&&dry==1) //濕度低
{L1602_string(2,1," It's very dry! ");BJ=1;} //顯示干燥
else if(hot==0&&cold==0&&humid==0&&dry==0) //都在范圍內
{L1602_string(2,1,"Good environment");BJ=0;} //顯示環境好，關閉報警
}
}
/***按鍵函數***/
void KEY() //按鍵函數
{
if(Key_SET==0) //設置按鍵按下
{
Delay1(200); //延時去抖
if(Key_SET==0) //再次判斷按鍵按下
{
Mode++; //顯示位加
TR0=0; //關閉定時器
Led_shengwen=1;
Led_jiangwen=1;
Led_jiashi=1;
Led_qushi=1; //關閉四路繼電器輸出
hot=0;
cold=0;
humid=0;
dry=0; //變量清零
if(Mode==1) //設置第一個位置
{
L1602_string(1,1," TH: C HH: %"); //初始化設置界面，第一行顯示溫度和濕度上限
L1602_char(1,8,0xdf); //顯示攝氏度的°
L1602_string(2,1," TL: C HL: %"); //第二行顯示溫度和濕度的下限
L1602_char(2,8,0xdf); //顯示攝氏度的°
L1602_int(1,4,TH); //顯示溫度上限
L1602_int(1,12,HH); //顯示濕度上限
L1602_int(2,4,TL); //顯示溫度下限
L1602_int(2,12,HL); //顯示濕度下限
enable(0x80+6); //選中第一個位置閃爍
enable(0x0f); //開啟閃爍
}
else if(Mode==2) //第二個位置
{
enable(0x80+0x40+6); //溫度上限位置閃爍
enable(0x0f);
}
else if(Mode==3)
{
enable(0x80+14); //濕度上限位置閃爍
enable(0x0f);
}
else if(Mode==4)
{
enable(0x80+0x40+14); //濕度下限位置閃爍
enable(0x0f);
}
else if(Mode>=5) //設置完最后一位，回到第一位
{
Mode=1; //回到第一位置
enable(0x80+6); //第一個位置閃爍
enable(0x0f);
}
while(!Key_SET); //按鍵釋放
}
}
else if(Key_ADD==0) //加按鍵
{
Delay1(200);
if(Key_ADD==0)
{
if(Mode==1) //設置溫度上限
{
TH++; //溫度上限加
if(TH>=100) //加到100
TH=99; //賦值99，也就是最大能加到99
L1602_int(1,4,TH); //顯示溫度上限
enable(0x80+6); //因為送顯示數據了，閃爍的位置會自動右移，所以這里要指定要閃爍的位置
wrteeprom(0,TH); //將上限值寫入AT24C02芯片
}
else if(Mode==2) //設置溫度下限
{
TL++; //加
if(TL>=TH) //下限不能比上限高
TL=TH-1; //下限只能加到比上限小一
L1602_int(2,4,TL); //下面注釋同上，略
enable(0x80+0x40+6);
wrteeprom(1,TL);
}
else if(Mode==3)
{
HH++;
if(HH>=100)
HH=99;
L1602_int(1,12,HH);
enable(0x80+14);
wrteeprom(2,HH);
}
else if(Mode==4)
{
HL++;
if(HL>=HH)
HL=HH-1;
L1602_int(2,12,HL);
enable(0x80+0x40+14);
wrteeprom(3,HL);
}
while(!Key_ADD);
}
}
else if(Key_SUB==0) //減按鍵
{
Delay1(200);
if(Key_SUB==0)
{
if(Mode==1)
{
TH--;
if(TH<=TL)
TH=TL+1;
L1602_int(1,4,TH);
enable(0x80+6);
wrteeprom(0,TH);
}
else if(Mode==2)
{
TL--;
if(TL<=0)
TL=0;
L1602_int(2,4,TL);
enable(0x80+0x40+6);
wrteeprom(1,TL);
}
else if(Mode==3)
{
HH--;
if(HH<=HL)
HH=HL+1;
L1602_int(1,12,HH);
enable(0x80+14);
wrteeprom(2,HH);
}
else if(Mode==4)
{
HL--;
if(HL<=0)
HL=0;
L1602_int(2,12,HL);
enable(0x80+0x40+14);
wrteeprom(3,HL);
}
while(!Key_SUB);
}
}
if(Key_OK==0&&Mode!=0) //確認按鍵
{
Delay1(200);
if(Key_OK==0)
{
L1602_string(1,1,"Tem: C Hum: %"); //退出設置狀態，恢復待機顯示界面
L1602_string(2,1,"Good environment");
Mode=0; //清零
TR0=1; //打開定時器
enable(0x0c); //光標不閃爍
while(Key_OK==0); //按鍵釋放
}
}
}
//數據初始化
void Data_Init()
{
Led_qushi = 1;
Led_jiashi=1;
Led_jiangwen = 1;
Led_shengwen = 1; //熄滅四個繼電器
}
/********************************************************************
* 名稱 : Main()
* 功能 : 主函數
***********************************************************************/
void main()
{
uint i, j, testnum;
EA = 0; //關閉定時器
Timer0_Init(); //定時器0初始化
Data_Init(); //數據初始化
EA = 1; //打開定時器
L1602_init(); //液晶屏初始化
L1602_string(1,1," Welcome to T&H ");
L1602_string(2,1," Control System!"); //開機顯示界面
//延時
for (i=0;i<1000;i++) //延時
for (j=0;j<100;j++)
{;}
/***載入溫度上限和濕度上限設定值***/
TH=rdeeprom(0); //從AT24C02讀取溫度上限數據
Delay1(20); //加延時可以存取穩定
TL=rdeeprom(1); //溫度下限
Delay1(20);
HH=rdeeprom(2); //濕度上限
Delay1(20);
HL=rdeeprom(3); //濕度下限
Delay1(20);
if(TH<=0&&TL<=0&&HH<=0&&HL<=0) //如果是新單片機，溫濕度數據都是小于0
{
wrteeprom(0,30); //那么就給溫濕度的報警值賦初值，30 20 60 50
Delay1(20); //加延時可以存取穩定
TH=rdeeprom(0); //寫進去再讀出來
Delay1(20); //加延時可以存取穩定
wrteeprom(1,20);
Delay1(20); //加延時可以存取穩定
TL=rdeeprom(1);
Delay1(20); //加延時可以存取穩定
wrteeprom(2,60);
Delay1(20); //加延時可以存取穩定
HH=rdeeprom(2);
Delay1(20); //加延時可以存取穩定
wrteeprom(3,50);
Delay1(20); //加延時可以存取穩定
HL=rdeeprom(3);
}
//清屏
L1602_string(1,1," ");
L1602_string(2,1," ");
L1602_string(1,1,"Tem: C Hum: %");
L1602_string(2,1,"Good environment"); //顯示待機界面
while(1) //進入while循環
{
if (FlagStartRH == 1) //溫濕度轉換標志檢查
{
TR0 = 0; //關閉定時器
testnum = RH(); //讀取溫濕度
FlagStartRH = 0; //轉換標志清零
TR0 = 1; //打開定時器
humidity = U8RH_data_H; //讀出濕度，只取整數部分
temperature = U8T_data_H; //讀出溫度
if(Mode==0) //溫濕度控制
{
if (temperature > TH) //溫度大于上限
{
Led_jiangwen = 0; //控制降溫繼電器打開
hot=1; //溫度高變量置1
Led_shengwen = 1; //升溫繼電器關閉
cold=0; //溫度低變量置0
// BJ=1;
}
else if(temperature<TL) //注釋同上，略
{
Led_shengwen = 0;
cold=1;
Led_jiangwen = 1;
hot=0;
buzz=0;
// BJ=1;
}
else //溫度上下都不超限
{
Led_jiangwen=1;
Led_shengwen=1;
hot=0;
cold=0;
buzz=1;
}
if (humidity > HH)
{
Led_qushi = 0;
humid=1;
Led_jiashi = 1;
dry=0;
// BJ=1;
}
else if(humidity<HL)
{
Led_jiashi = 0;
dry=1;
Led_qushi = 1;
humid=0;
// BJ=1;
}
else //濕度上限都不超限
{
Led_qushi=1;
Led_jiashi=1;
humid=0;
dry=0;
}
}
else //所有數據都不超限
{
Led_shengwen=1;
Led_jiangwen=1;
Led_jiashi=1;
Led_qushi=1; //關閉所有繼電器
hot=0;
cold=0;
humid=0;
dry=0; //變量清零
BJ=0; //關閉報警
}
}
display(); //調用顯示函數
KEY(); //調用按鍵掃描函數
}
}

復制代碼

所有資料51hei提供下載(Proteus7.5版本的仿真+程序):

4個繼電器的溫濕度控制器.7z (424.6 KB, 下載次數: 171)

ID:89286 · 發表于 2021-3-9 04:42

thanks for sharing

ID:582255 · 發表于 2021-3-15 14:58

5v的繼電器驅動沒問題吧？

ID:922803 · 發表于 2021-6-6 10:11

需要用Proteus7.5版本打開才能顯示

ID:961300 · 發表于 2021-9-25 19:57

樓主，照著做了一個，為什么不顯示溫度和濕度，只顯示0%

ID:961300 · 發表于 2021-9-25 21:15

樓主能幫忙看看什么問題嗎？

ID:990300 · 發表于 2021-12-12 21:49

我想問一下那個蜂鳴器仿真時為什么不會響啊，還有那個蜂鳴器為什么要加一個開關啊？求解答

帳號		自動登錄	找回密碼
密碼			立即注冊

4個繼電器的DTH11溫濕度控制器 單片機程序與Proteus仿真

評分

4個繼電器的DTH11溫濕度控制器單片機程序與Proteus仿真
