昨天看了篇DIY光立方的帖子，感受頗深。結合我做了幾個光立方，把我做法介紹一下。
我做的所有作品除單片機和必要的數字電路，以及洞洞板外，絕大多數材料都是廢物利用因陋就簡。就光立方而言，網上流行的電路是以單片機+74573×8+2803的硬件為主。優點是編程相對簡單，又能做音頻顯示器用。缺點是硬件繁雜，成本高。另一種是單片機+74595×8+2803。因?yàn)橛昧?95，所以硬件容易些但程序復雜，成本相仿。我做的五個光立方中有四個是另類。借用3216LED字屏程序改成。所以硬件更簡單，是單片機+74138×4（或用74154×2）。程序除有規律圖案變化時程序多用算法實現外，其它的立體字母等和任意面顯示的圖案都是直接在取字模軟件上用造字法進行，直觀方便。只不過把立方體的八個面看成平面的八個面，所以容易了。

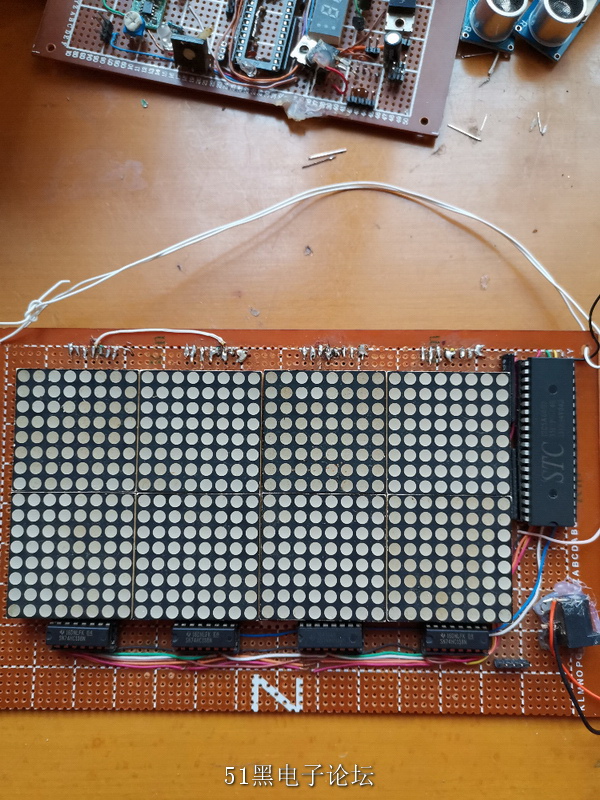

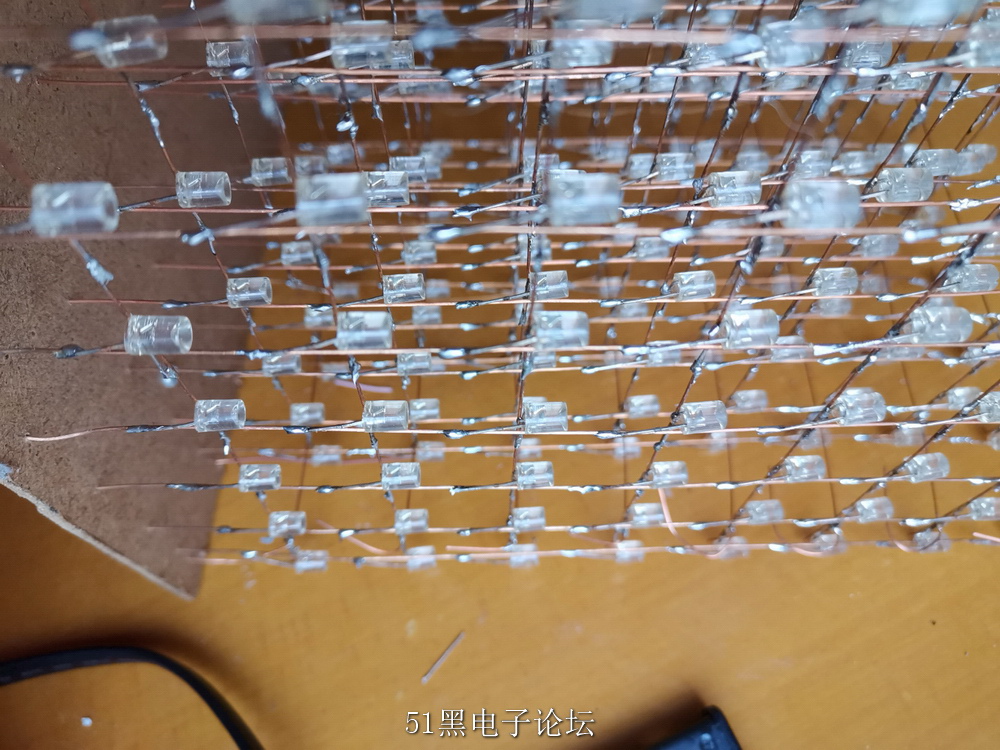

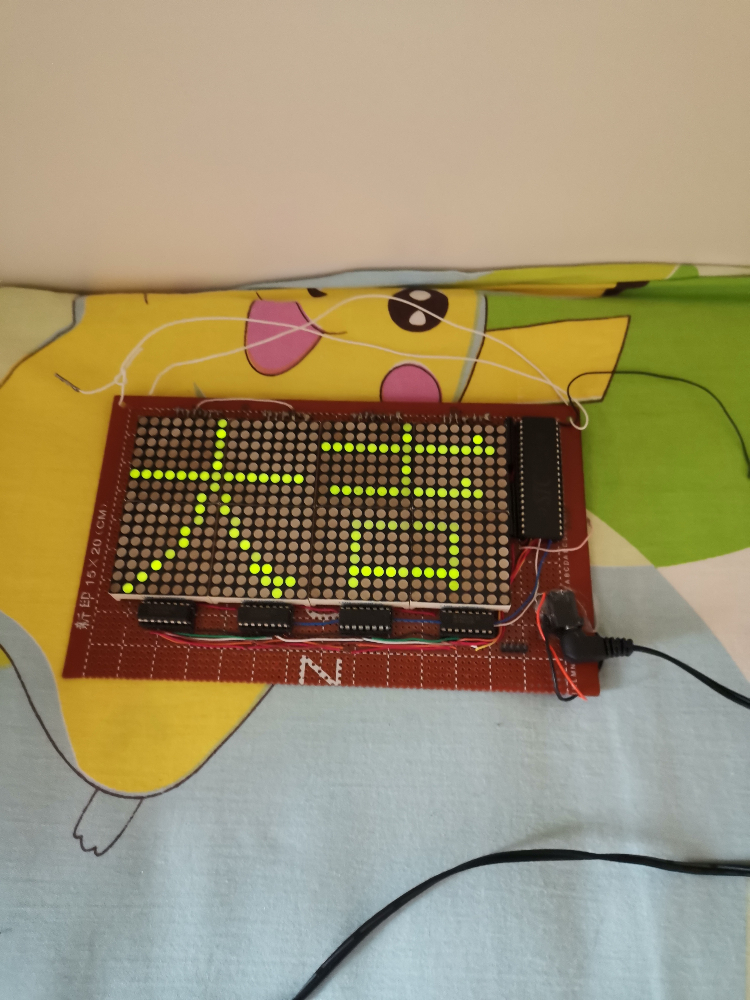

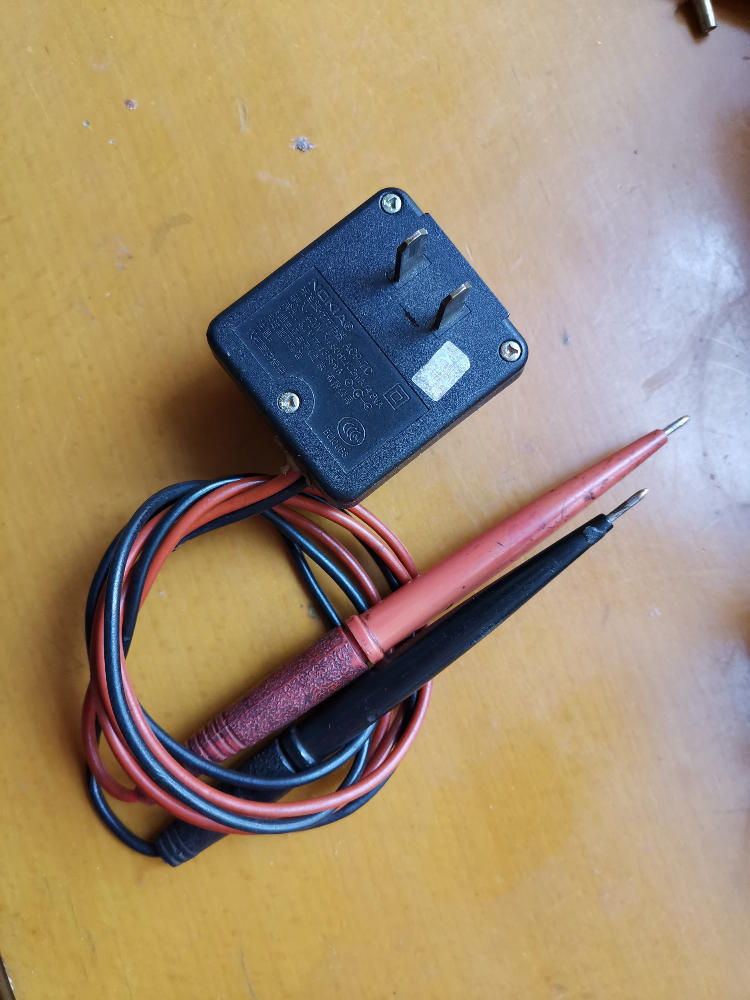

光立方的制作，LED的焊接，成面，裝成一體是難點，關鍵。最重要的是要心細，從LED彎腳開始，千萬不能把極性弄反。焊接時建議用模具固定LED后再進行焊接，可以更整齊。焊點要干凈牢固，焊接速度要快。我的做法是用大功率電烙鐵燒熱斷電快速焊接，準備好器材，每次八個焊點，每點一兩秒。這樣可有效防止因靜電，漏電導致LED損壞。每焊好一排，一定通電檢測LED亮不亮，發現問題及時解決。不然總裝后后患無窮，難度加大。我用老廢手機充電器加限流電阻改成專測LED工具，方便適用。一旦組裝成體，LED除虛焊外一般不容易損壞。所以焊點勿必焊牢！

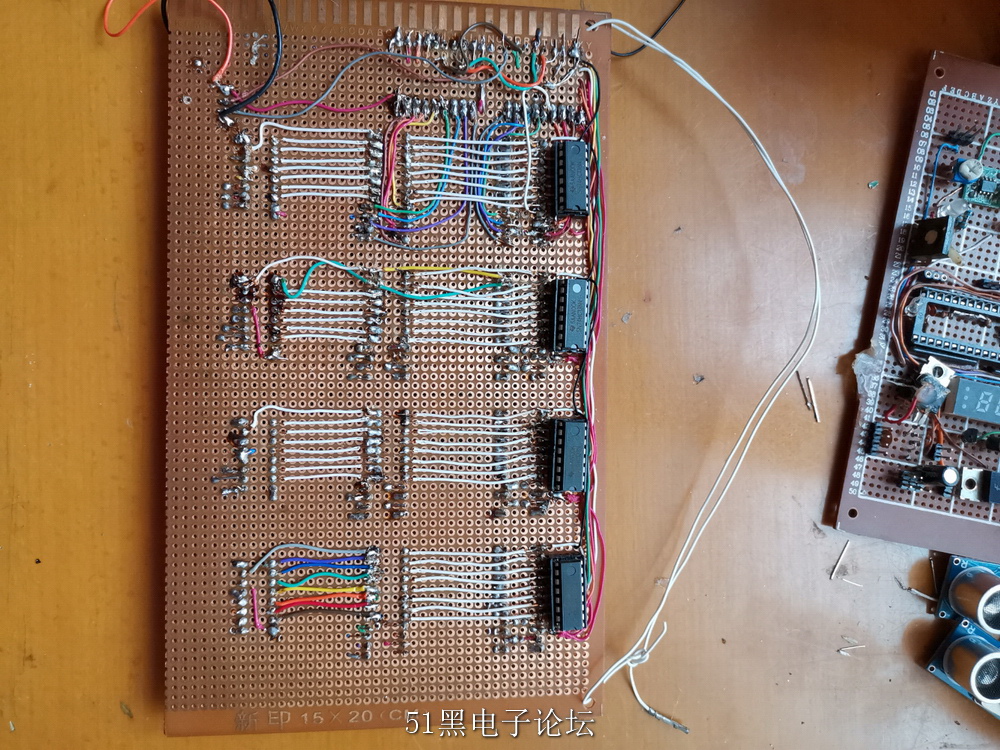

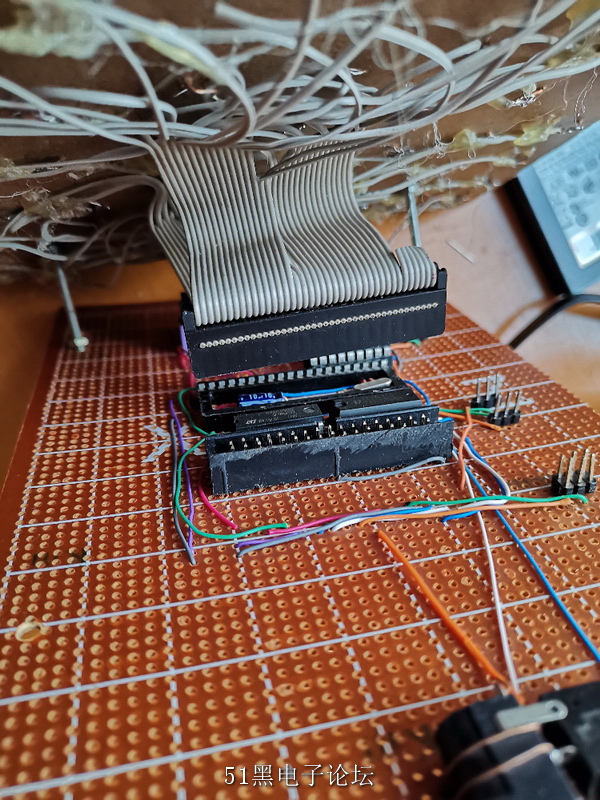

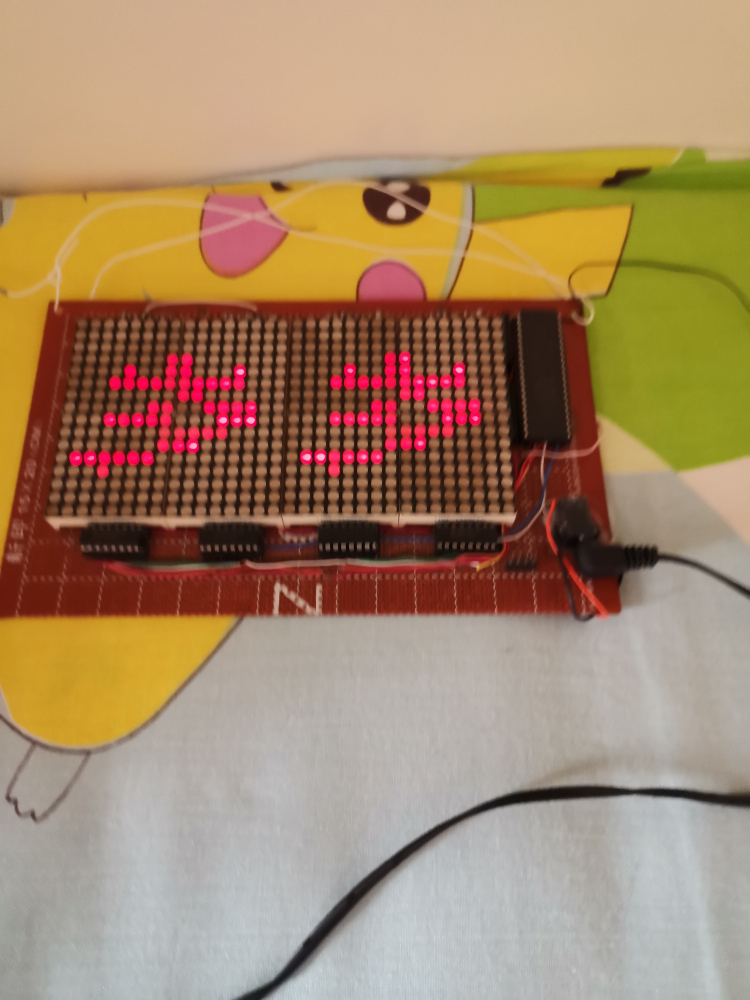

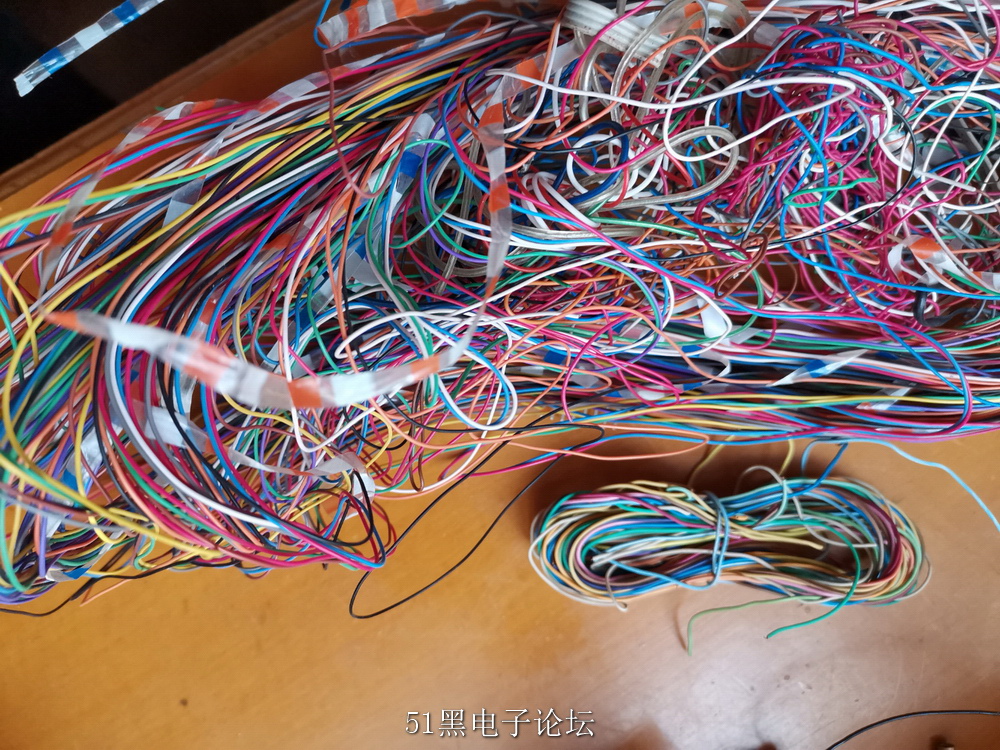

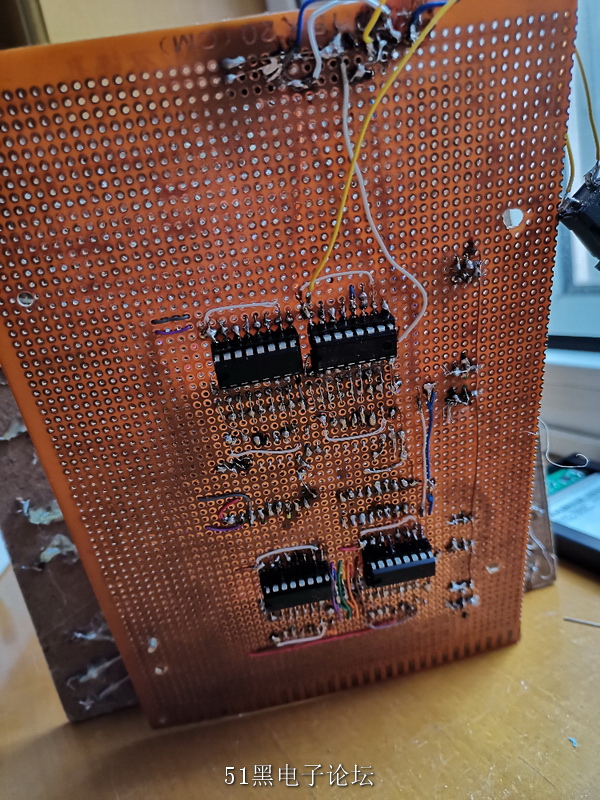

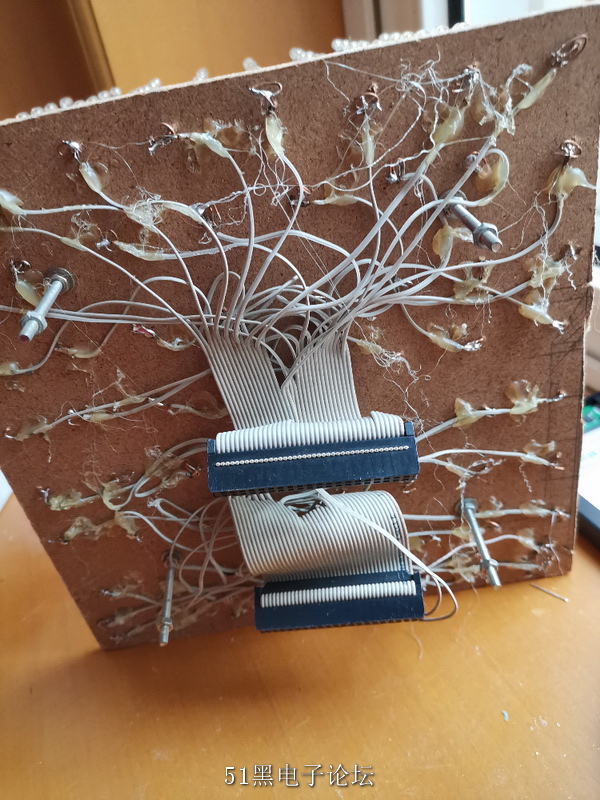

LED立方體和主板之間我用電腦硬盤排線改制連接，另類款為32+8條線；537和595為64+8條線，方便拆裝。595光立方的SLR是用跳線連接，方便以后改變方式。從照片中可以著出，為了簡化電路，我用的595和138以及三色LED走字屏等器件是放在主板單片機兩面，簡潔多了。連接線我采用老打印機數據線或廢電纜拆下的多色線，以色環電阻的表示法來區分0~8的排序，不易出錯。
所有元件都應用萬用表檢測有無斷路、短路，用電壓檔檢測各管電壓。啰嗦了這么多，不知能不能幫助到有用的人！

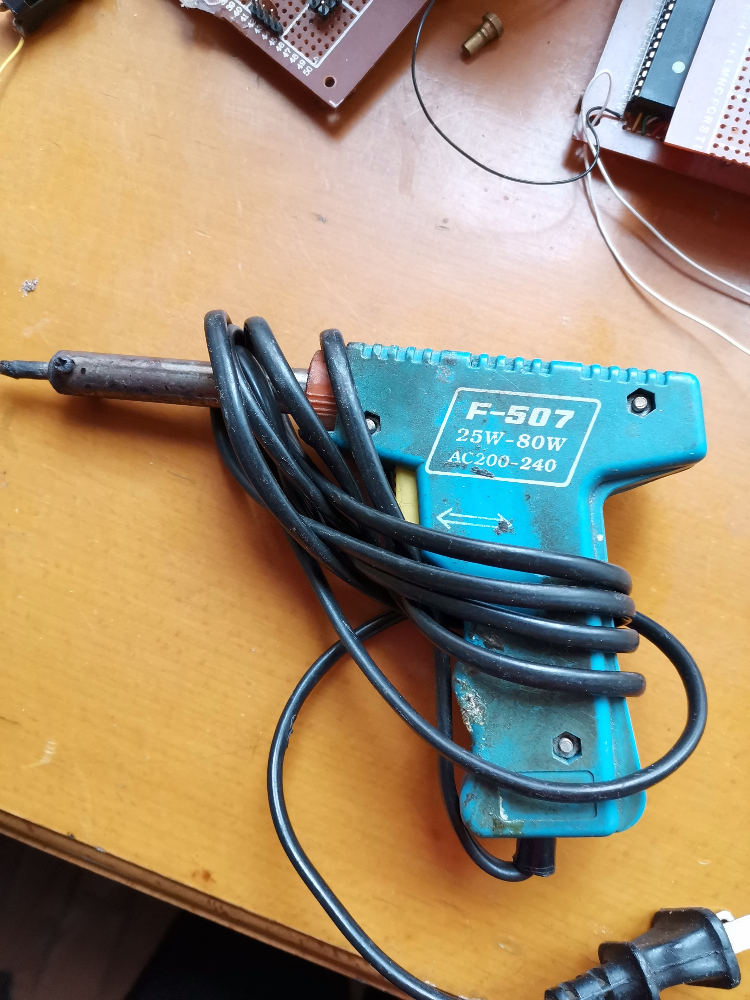

照片曬出了跟隨我20多年的電烙鐵，本來是可變溫的，后來不變了，也沒修。焊了不知多少元件，五個光立方。烙鐵頭換了不知幾個，可始終沒沒燒壞芯�？芍悄莻€(gè)年代的產品質量如何！
