成功了!任意2個io直接驅動LCD1602,并且不需外加芯片。

    [復制鏈接]
跳轉到指定樓層
樓主
ID:51654 發表于 2013-8-6 15:39 | 只看該作者 回帖獎勵 |倒序?yàn)g覽 |閱讀模式

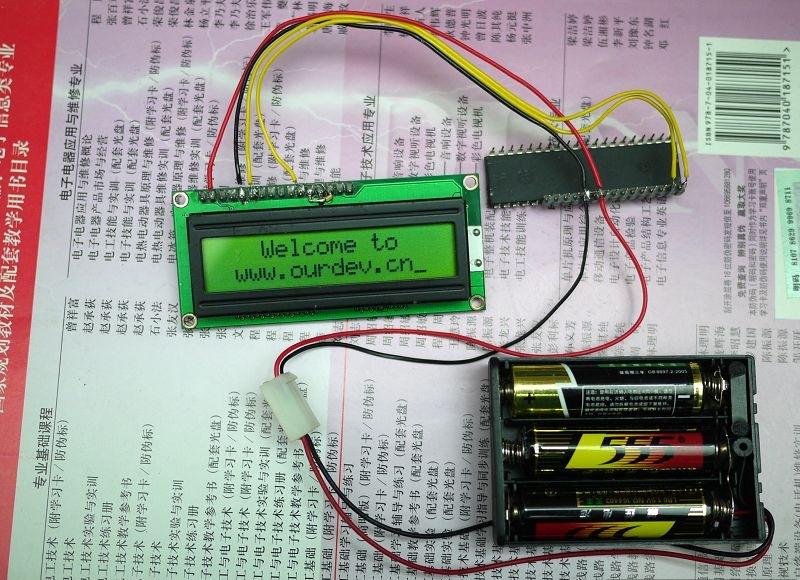

上次在51hei論壇發了個人肉驅動LCD1602的帖子,沒什么技術含量,居然得褲子,有點不好意思,正好這幾天有點時間,于是就再做一個小試驗,用盡量少的IO來驅動1602,以適應在某些引腳較少的MCU,如Tiny系列等。廢話少說,先上圖,如果大家覺得有意思請起個哄...

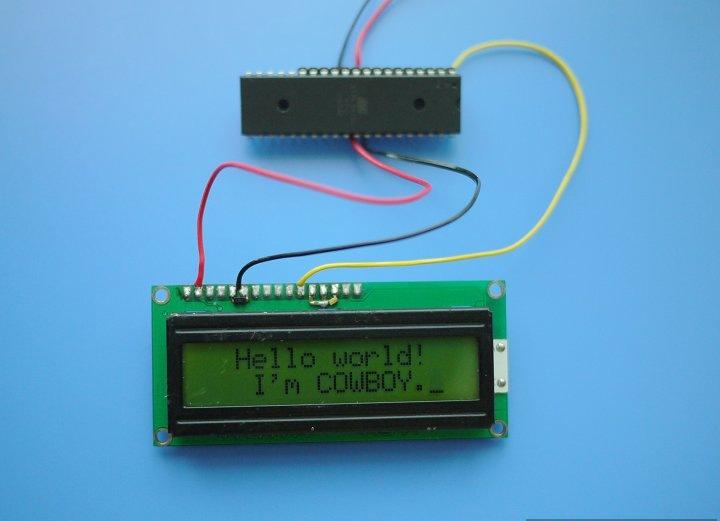

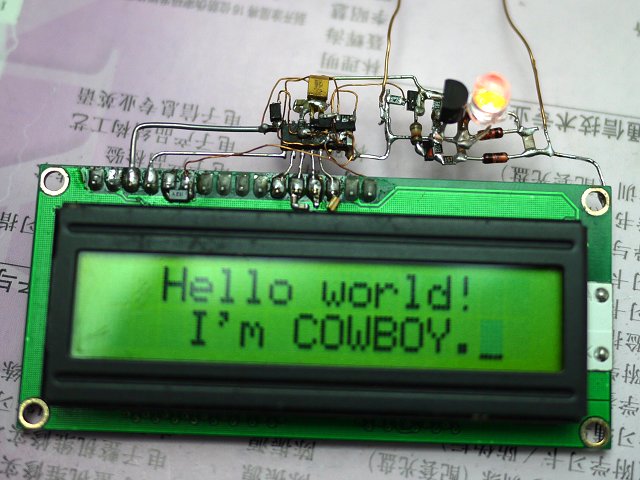

說明一下,連接LCD1602的四根引線,除了紅黑兩根電源,兩根黃色的就是信號線,其中一根傳送RS和E信號,另一根傳送D4~D7信號,即用四位總線驅動。

電路和程序整理中,遲些上傳。[已上傳]



=====================================================================================================================
更新:

挑戰一下極限,再減少一根線,仍然好使,不過要另加一個電容和一個二極管。



=====================================================================================================================
更新:

無線饋電及傳送數據。





===更新程序和電路===============================================

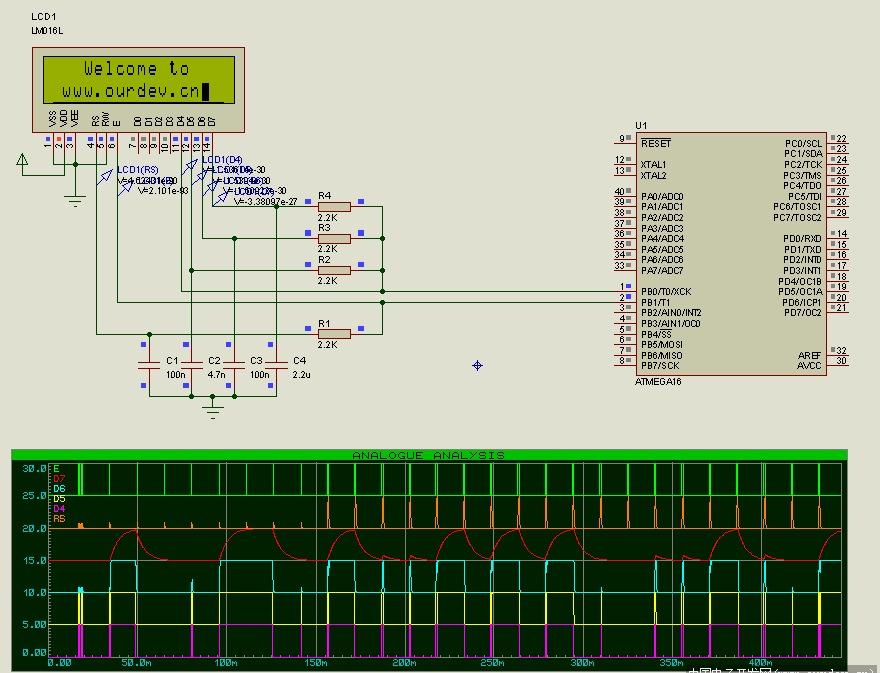

這就是電路,細心的朋友會發現實物圖中有幾個貼片的阻容件,秘密就在這里,利用電容的記憶效應,把并行的數據轉為串行。


示范程序很簡單,不用多注釋應該都能看懂。作為演示用途,其中有些長時間延時沒有沒有使用定時器,在多任務系統中當然要用定時中斷來代替了。

//         Drive a LCD1602 with 2 wire
//===================================================
//ICC-AVR application builder : 2010-10-3 19:30:02
// Target : M16
// Crystal: 4.0000Mhz

#include <iom16v.h>
#include <macros.h>

#define Set_E PORTB|=2
#define Clr_E PORTB&=~2
#define Set_D PORTB|=1
#define Clr_D PORTB&=~1
#define Set_xy(y,x) Send(0,(y<<6)|(x&15)|0x80)

//===================================================
void init_devices(void)
{
  CLI(); //disable all interrupts
  DDRB  = 0x03;
  MCUCR = 0x00;
  GICR  = 0x00;
  SEI(); //re-enable interrupts
}

//===================================================
void Delay(unsigned int i)
{
  while(i--);
}

//===================================================
void Send(unsigned char RS, unsigned char dat)
{
  unsigned char i;
  for (i = 2; i > 0; i--)
  {
    if (dat & 0x80) Set_D; else Clr_D;
    Delay(10608);//14520us
    if (RS) Set_E;
    if (dat & 0x40) Set_D; else Clr_D;
    Delay(462);  //660us
    if (dat & 0x20) Set_D; else Clr_D;
    Delay(18);   //30us
    Set_E;
    if (dat & 0x10) Set_D; else Clr_D;
    _NOP();      //0.5us < t < 1.36us
    Clr_E;
    dat <<= 4;
  }
}

//===================================================
void init_1602(void)
{
  unsigned char i = 3;
  Clr_D;
  Clr_E;
  Delay(10608);
  do{
    Clr_D;
    Delay(462);
    Set_D;
    Set_E;
    Delay(18);
    if (i == 0) Clr_D;
    _NOP();_NOP();_NOP();
    Clr_E;
    }while(i--);
  Send(0,0x28);
  Send(0,0x01);
  Send(0,0x0f);
}

//===================================================
void Send_S(unsigned char *p)
{
  while(*p) Send(1,*p++);
}

//===================================================
void main(void)
{
  unsigned char i;
  init_devices();
  init_1602();

  Set_xy(0,2);
  Send_S("Hello world!");
  Set_xy(1,3);
  Send_S("I'm COWBOY.");
  for (i=0;i<255;i++) Delay(10000);

  Send(0,0x01);
  Set_xy(0,3);
  Send_S("Welcome to");
  Set_xy(1,1);
  Send_S("12345678");
  while(1);
}



=============================================================
回復藍色天空
一個管腳通過rc,實現4個端口有點危險,
建議改成3個管腳實現。
-----------------------------------------------------------------------

回復longquan 巔
原來如此,靠相差很大的時間常數實現的
-----------------------------------------------------------------------

回復millwood0
"靠相差很大的時間常數實現的"
yes. that points to the problem with this approach: the time to send multi-bits gets exponentially longer.

-----------------------------------------------------------------------

    上面各位都看出了門道,為了保證數據傳輸?shù)目煽啃�,相鄰的兩bit數據,RC時間常數相差需很大,我這里設定為22倍左右,差距越大,可靠性就越高。事實上,我試了12倍的間隔,仍能正常工作,但考慮到阻容的誤差和溫漂,以及電磁干擾等因素,選用了22倍間隔。太長的等比間隔,會帶來了數據傳送速度很慢的問題,如樓主位的RC參數,傳送一字節數據約需32ms,正如millwood0所說,連續發送多個字節時,通訊線將會忙不過來,必須等待。為解決此問題,我另外寫了個程序,設立發送緩沖區,環狀FIFO結構,來暫存待顯示的內容,并用定時中斷來完成自動發送。IO是省了,卻帶來幾十字節的內存開銷,還要占用一個定時器。
    比較實用的方案,正如 zhonghua_li 藍色天空 所說,多用一個IO,這樣每個IO只驅動LCD1602的兩個PIN,上面問題就能得到完美解決,包括RC時間常數的選擇,也大大放寬了要求,傳送速度和普通的驅動方式相當。
    大多數人會有疑問,就那么幾個阻容,能可靠工作嗎?我也考慮了這問題,在實際的應用中,常�?吹綌�(shù)據線上都有小電阻與小電容組成的低通濾波網絡來提高數據傳輸?shù)目煽啃�。這里的RC用法類似,選用更大的RC,理論上對抵抗外界EMC干擾更有效,設計上只要保證時鐘脈沖的下降沿時刻,各數據線的上電平符合LCD1602的要求(VH>4V,VL<1V)。實際測試表現如何?用了簡單的方法進行模擬:1.不斷發送數據,然后打通手機瞬間,把手機天線緊靠數據線,未發現異常。 2.用工作中的示波器信號線的地線,不斷觸碰LCD1602相關引腳,也未發現異常。當然這種測試并不規范,所以這種驅動方式玩玩可以,用在產品上還得慎重考慮。

=========================================================================


挑戰一下極限,再減少一根線,仍然好使,不過要另加一個電容和一個二極管。



=====更新===========================================================


回復 winmcu

要不要再狠一點,只用一個io一條地線就可以了呢。貌似sony已經有這技術用于數據通信(基于芯片完成的數據通信)。
-----------------------------------------------------------------------

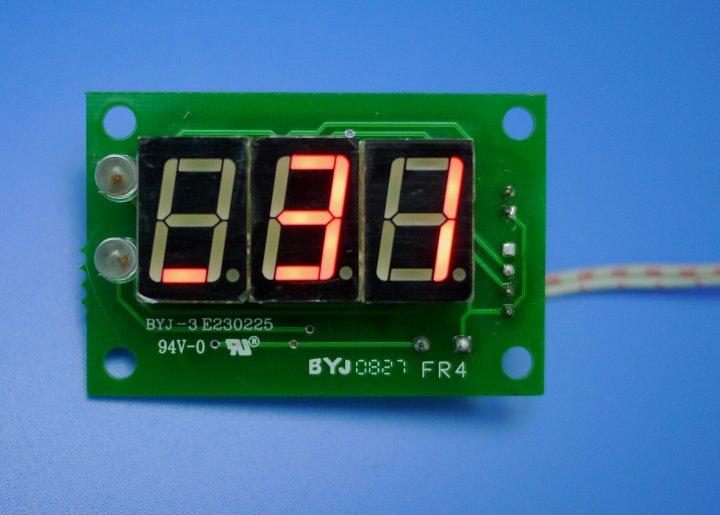

winmcu說的是類似消防總線的通訊方式吧,直接把串行數據調制在電源線上,不過這是需要專用芯片來解調,不能光靠幾個RC就能搞掂。類似的方式,我兩年前也做過,不知大家對下面這張圖片是否熟悉,這就是之前我發過的貼子中一張圖片,參照:http://www.torrancerestoration.com/bbs/dpj-19840-1.html
其中的示范程序中就提及到 One Wire 總線的驅動,顯示模塊解調所用的芯片也不是什么專用芯片,只是一片我們最熟悉不過的 74HC595 ,就能完成任務。



當時為了方便沒在電源上加載數據,而單獨引了一根數據線,所以看到是三根引線(VCC,GND,DAT),實際上完全可以把數據加載在電源上。

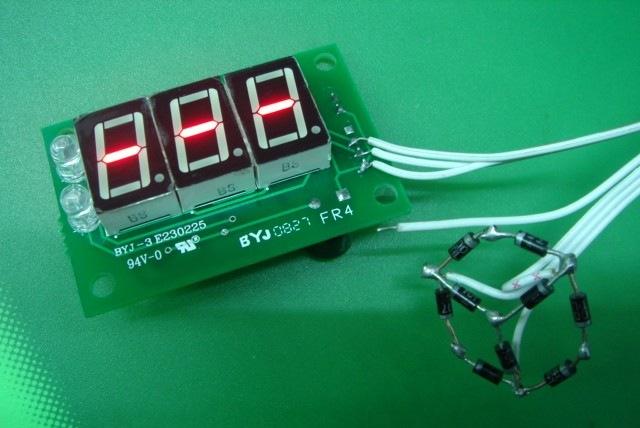

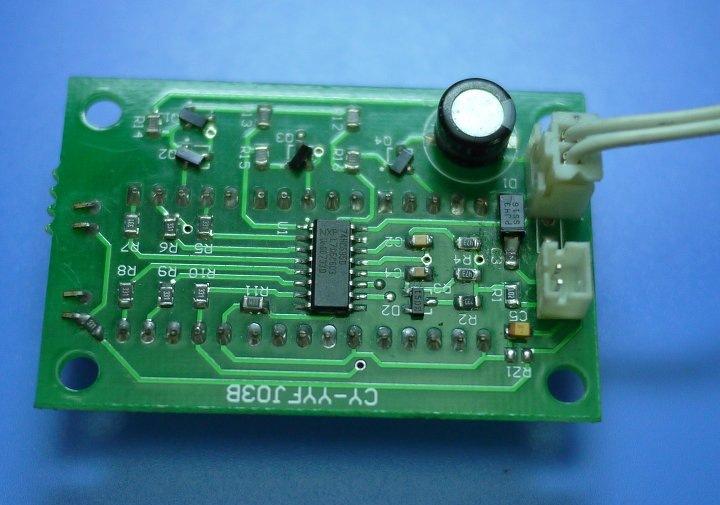

發個顯示模塊的底面圖,就可以看到利用一片 74HC595 解調 OneWire 通訊,并驅動三位數碼管的情況。
發送端(MCU)的調制也很簡單,就一個IO輸出,加一個三極管擴流。
如果大家有興趣,有空時我可以另開個貼子討論。
不過種方式用在LCD1602上,不另加芯片,我還是沒想到好辦法,除非外圍電路弄得很復雜,但這樣就失去意義了。





哈哈,沒想到這個貼子會有這么多回復
貌似討論技術的不多,其實還沒到實用階段,顯示更新速度是最大缺陷,希望有人能改進。

=======================================================
回復yutianyiren
看了解釋,不知道理解為單總線合不合理,也就是通過rc時間常數去控制兩位數據傳輸時的間隔,沒四位數據為一個單元,另外的一個端口相當于使能端口,控制數據與命令間的切換,不知道理解的是否正確。
-----------------------------------------------------------------------
一根線是傳D4~D7,另一根是傳RS和E,和你理解的差不多。

回復fshunj
cowboy,你桌面那本是什么電子電器維修書啊.后面寫著貌似很多這些書籍.
你平時就是看這些書籍的嗎...
-----------------------------------------------------------------------
那本書我只是收藏,沒怎看。收藏價值可搜索本壇“子母電容”

回復flyhouse 丷_丷
st7920驅動的液晶就2根數據線,不過價格是1602的約5倍!
另外還有個辦法,用片5元的mcu+12元的1602,亦可。
-----------------------------------------------------------------------
LCD1602 + 74HC595 組合,就能用SPI三線方式驅動。

===========================================================
SkyGz 網友提供了一個創意,一根線都不要接...
于是,就想起無線供電,應該也很有趣,弄了大半天,就有了下面的玩意,可惜距離太短了,如果能做到50CM就好了。

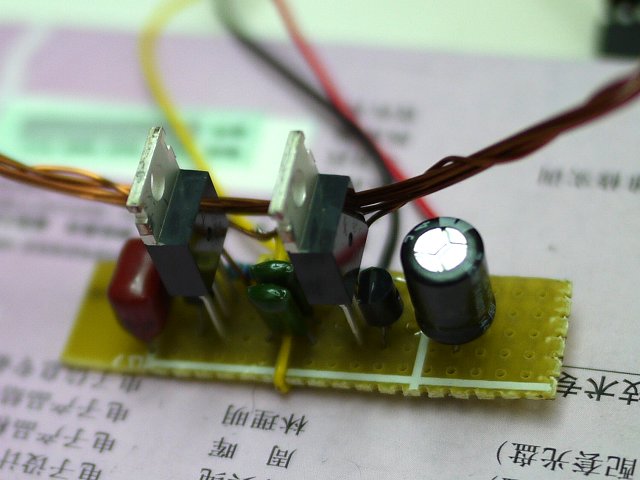

這個一個簡單的高頻振蕩器,頻率約3MHz,mega16的輸出端對其進行ASK調制。
