變壓器是隔離型變換器的重要部件，其性能直接影響變換器性能。在絕大多數情況下變壓器均為設計者自行設計。在各種變換器的變壓器設計中，正激變換器的變壓器設計有一套簡捷、公認的設計方法和設計公式；而反激式變換器的變壓器設計盡管有幾種設計方法和設計公式，但使用復雜。如果找到像正激變換器的變壓器設計那樣簡捷、使用的設計方法和設計公式，將給反激式變換器的設計帶來極大方便。
9.7.1 一次側電流峰值IP

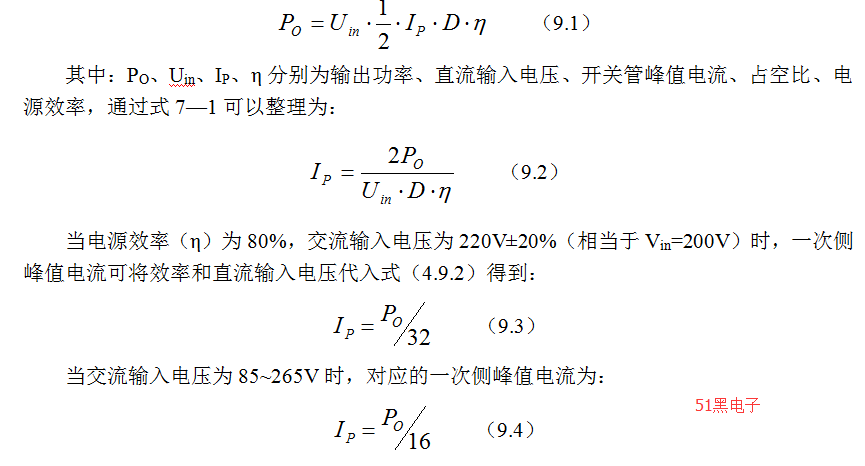

由于單管變換器均為直流電向變換器供電，單管變換器獲得的功率由電壓、電流直流分量（或稱為平均值），輸入電壓為直流，輸入電流為電流斷續的鋸齒波電流，則輸出功率為：

式9.6、式9.7中：NS、VO、VF、VR、Dmax分別為變壓器二次側繞組匝數、輸出電壓、輸出整流二極管導通電壓、變壓器一次側的反沖電壓（相當于非隔離flyback變換器的輸出電壓）、最大占空比。

以上圖文下載:

電流斷續型的變壓器設計.doc (37 KB, 下載次數: 30)
