單片機程序閱讀，求大神告知謝謝

ID:895406 · 發表于 2021-4-2 13:02

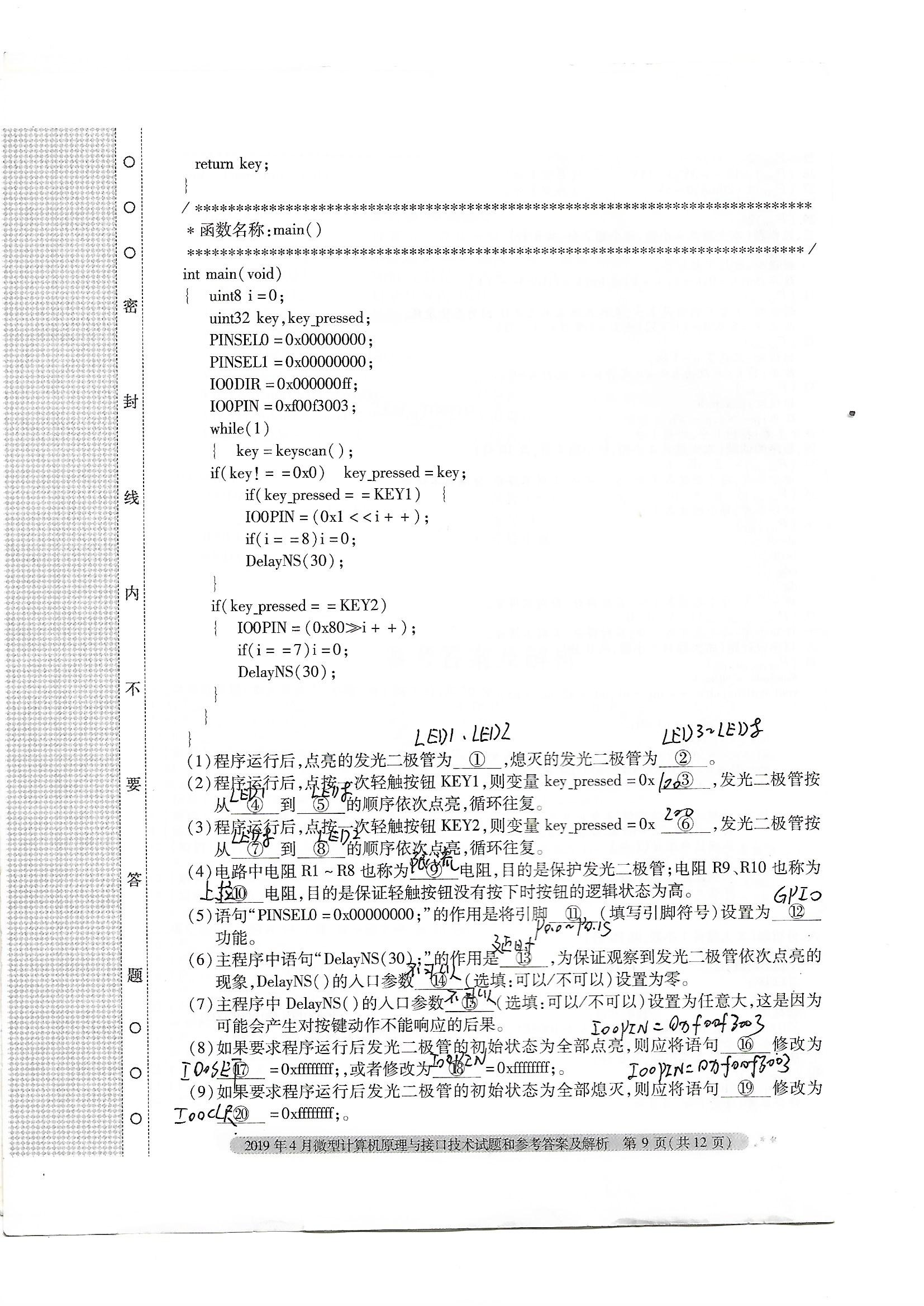

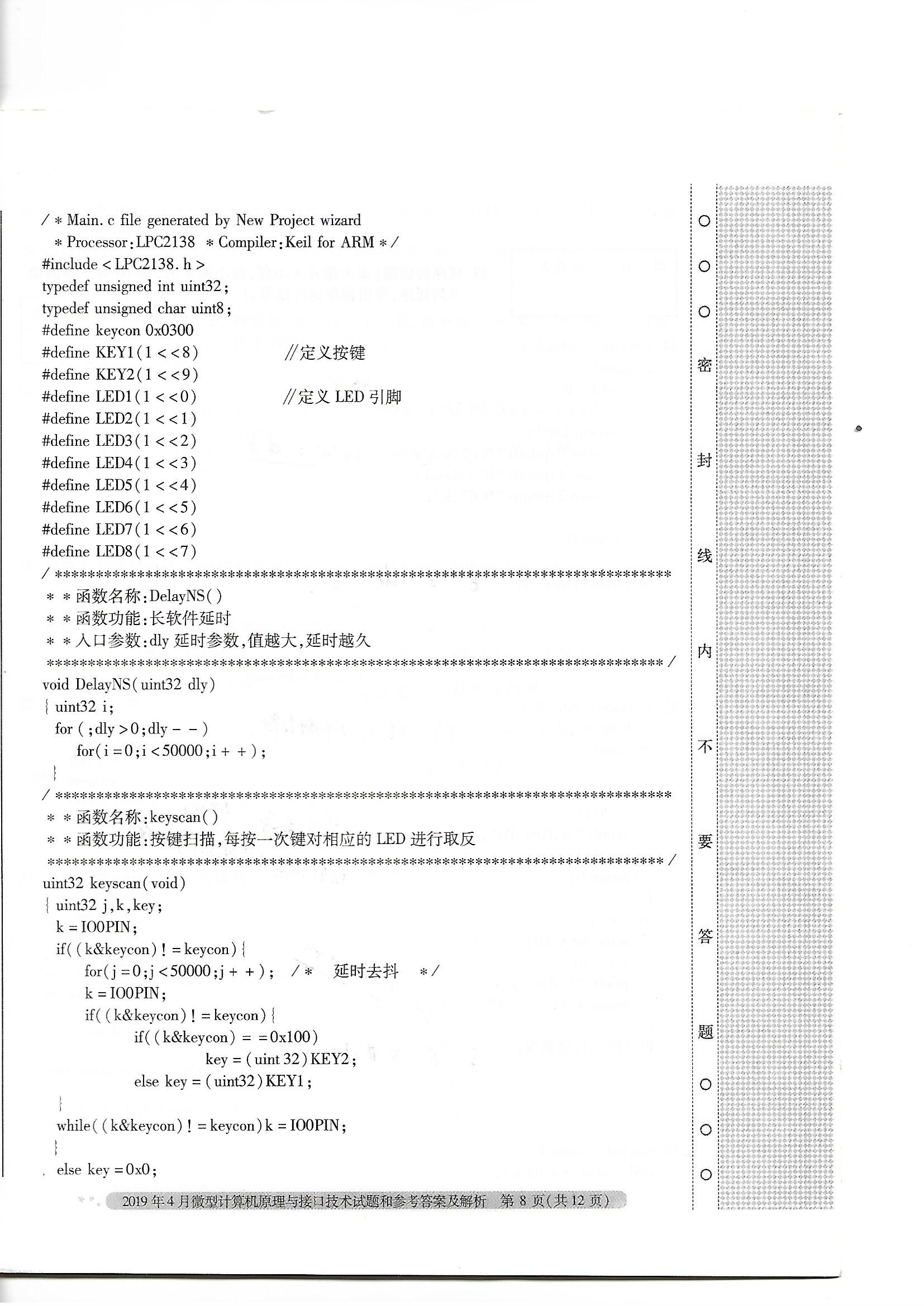

這題我想知道，第8問與第9問，
第8問，高電平點亮，為什么？我真的不明白啥時候用高電平點亮，啥時候用高電平熄滅？
第9問，低電平熄滅，為什么？求大神告知，謝謝！

ID:390416 · 發表于 2021-4-2 14:46

高電平是亮還是滅，
由電路決定的

ID:895406 · 發表于 2021-4-2 16:34

人人學會單片機發表于 2021-4-2 14:46
高電平是亮還是滅，
由電路決定的

就拿這題來說，為何用IO0SET ,高電平點亮了？？謝謝，求告知

ID:844772 · 發表于 2021-4-2 16:34

看電路圖啊，LED另一端不是接地嘛，自然是高電平亮。

ID:52586 · 發表于 2021-4-2 18:58

LED 由兩個腳，陽極和陰極，陽極電壓高，陰極電壓低， LED 才能亮，當然壓差太低也不會亮。

就本電路來說， LED 的陰極接地了，陽極接單片機。

陰極電壓已經是低了（接GND），那么給陽極一個高電壓， LED 就亮了。這就是為什么是高電平點亮。

ID:895406 · 發表于 2021-4-3 20:49

聆煙雨發表于 2021-4-2 18:58
LED 由兩個腳，陽極和陰極，陽極電壓高，陰極電壓低， LED 才能亮，當然壓差太低也不會亮。

就本電 ...

你咋知道陰極是接地了，我的意思是這題陰陽極怎么區分？LED不管是陰極還是陽極接地，要點亮，只能是高電平點亮，可以這么認為嗎？謝謝你，還請告知！

ID:824490 · 發表于 2021-4-3 23:34

永恒動力發表于 2021-4-3 20:49
你咋知道陰極是接地了，我的意思是這題陰陽極怎么區分？LED不管是陰極還是陽極接地，要點亮，只能是高電 ...

太基礎了，大家對你的問題除了咬牙切齒，真沒得說了。。。LED要點亮，必需是陽極的電壓比陰極要高！不同的LED需要的點亮電壓不盡相同，還有電流的要求。這題中，陰極(也叫負極丶K極)接地了(0V)，所以要讓它亮起來，只能是陽極(也叫正極丶A極)輸入一個高電平，所以相應的引腳就要輸出高電平(約等于單片機的電源電壓，原理圖中LED符號，一條橫線代表陰極，一個三角形代表陽極，看原理圖就要知道這些LED的點亮的條件。
這么解說，你，明白了嗎？

ID:895406 · 發表于 2021-4-4 17:01

名字不是重點發表于 2021-4-3 23:34
太基礎了，大家對你的問題除了咬牙切齒，真沒得說了。。。LED要點亮，必需是陽極的電壓比陰極要高！不同 ...

你好大神，不要生氣，只當我是白癡好了！這題LED也沒有三角形△，也沒有橫線，你咋知道是陰極接地，題中只是圈表示LED，接地只能是陰接地，可以這么理解嗎？

ID:366464 · 發表于 2021-4-4 20:39

惡補電路基礎知識！

ID:824490 · 發表于 2021-4-4 21:32

永恒動力發表于 2021-4-4 17:01
你好大神，不要生氣，只當我是白癡好了！這題LED也沒有三角形△，也沒有橫線，你咋知道是陰極接地，題中 ...

如果畫這張圖的人不是NC，LED接地的腳只能是陰極，接電源的只能陽極，串聯的電阻，在閱圖時可以略過。

ID:895406 · 發表于 2021-4-6 08:51

名字不是重點發表于 2021-4-4 21:32
如果畫這張圖的人不是NC，LED接地的腳只能是陰極，接電源的只能陽極，串聯的電阻，在閱圖時可以略過。

我還特意查了下啥叫NC, 哈哈！非常感謝

ID:311846 · 發表于 2021-4-6 16:04

我相信很多人不太愿意回復你這基礎太差的，又不去看基礎的，學東西要一步一步來的，LED的另一端不是并聯了在一起接地了么？那么這邊的都是負極，那么單片機IO口則控制LED的陽極，則此時IO口拉高產生電壓差，LED有電流就會亮了，反則略

ID:894154 · 發表于 2021-4-7 09:36

你那個硬件就是I/O高電平點亮，低電平熄滅.由IO輸出電流直接驅動LED

ID:902188 · 發表于 2021-4-7 23:17

取決于另一端是高還是低

ID:895406 · 發表于 2021-4-8 11:04

權威人物發表于 2021-4-6 16:04
我相信很多人不太愿意回復你這基礎太差的，又不去看基礎的，學東西要一步一步來的，LED的另一端不是并聯了 ...

為你點贊，謝謝你大神！
