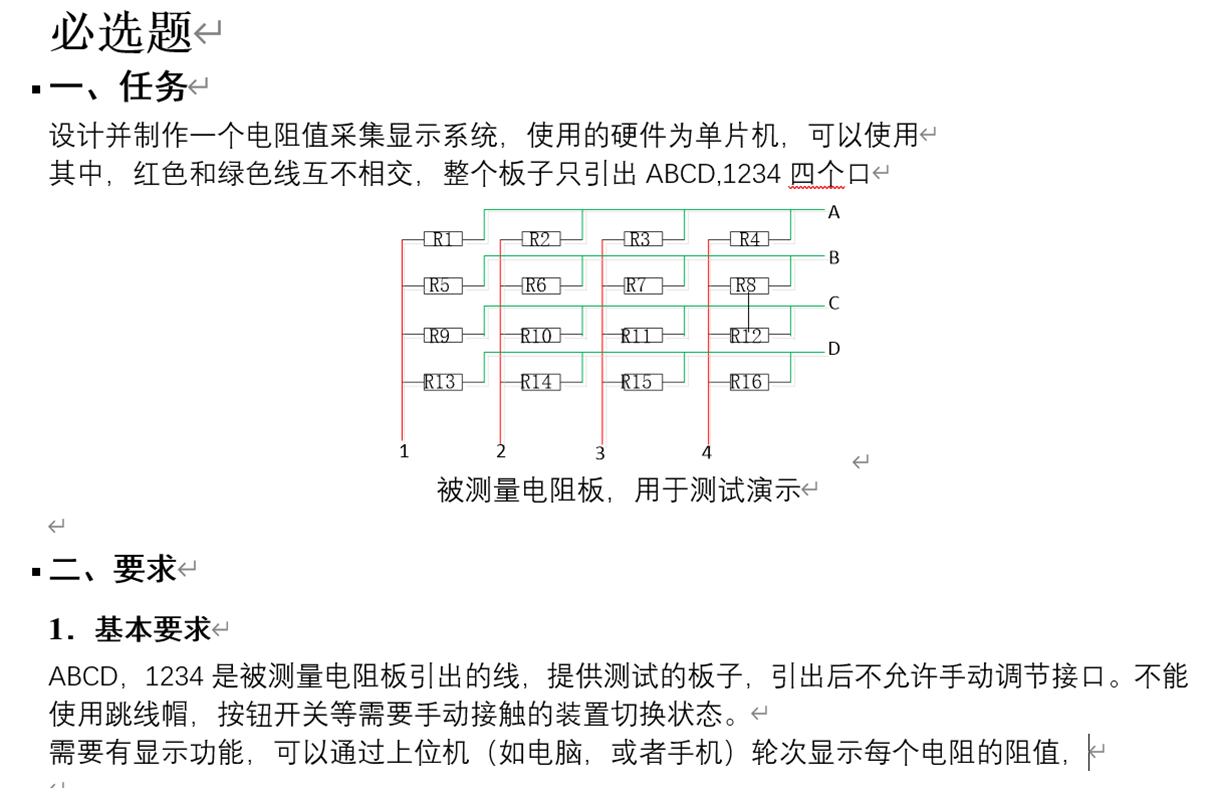

怎么利用stm32單片機來測電阻?求大神給個思路

ID:900175 · 發表于 2021-4-4 23:02

由于本論壇禁止直接求程序,禁止伸手黨,所以向大家請教一下大致的實現方法與思路,理清頭緒后我自己來寫程序去實現,謝謝大家

ID:900175 · 發表于 2021-4-4 23:04

r8和r12相連的黑線連接無效的

ID:900714 · 發表于 2021-4-5 09:54

這個需要外加電源和分壓電阻。
1、在ADCB每個口串一個電阻，就標識為R17~R20吧。
2、每個串入的電阻要加一個開關，也就是R17~R20都串一個開關，測試哪一路就閉合哪一路，其它路斷開，避免并聯帶來誤差。
3、ADC采樣端加到A1\A2\...B1\B2..D4，一共要測試16次。所以MCU的ADC口和被測試電路之間還需要開關切換。
4、寫AD采樣代碼，這種一般用MCU自帶的ADC就可以滿足精度要求

ID:900175 · 發表于 2021-4-5 13:12

wskfengliu 發表于 2021-4-5 09:54
這個需要外加電源和分壓電阻。
1、在ADCB每個口串一個電阻，就標識為R17~R20吧。
2、每個串入的電阻要加 ...

可以講得更詳細點嗎？新手剛接觸單片機

ID:328014 · 發表于 2021-4-5 15:47

天空之人發表于 2021-4-5 13:12
可以講得更詳細點嗎？新手剛接觸單片機

3樓已經講的很詳細了,他講的4點,你是哪一點不懂?

ID:900175 · 發表于 2021-4-5 16:48

51hei團團發表于 2021-4-5 15:47
3樓已經講的很詳細了,他講的4點,你是哪一點不懂?

我第三點不懂現在是剛學單片機的大三

ID:900175 · 發表于 2021-4-5 16:49

wskfengliu 發表于 2021-4-5 09:54
這個需要外加電源和分壓電阻。
1、在ADCB每個口串一個電阻，就標識為R17~R20吧。
2、每個串入的電阻要加 ...

第三點詳細說一下嗎

ID:900175 · 發表于 2021-4-5 16:53

wskfengliu 發表于 2021-4-5 09:54
這個需要外加電源和分壓電阻。
1、在ADCB每個口串一個電阻，就標識為R17~R20吧。
2、每個串入的電阻要加 ...

你好，感謝你的回復，我第三點看不懂具體要怎么做

ID:901091 · 發表于 2021-4-5 23:47

wskfengliu 發表于 2021-4-5 09:54
這個需要外加電源和分壓電阻。
1、在ADCB每個口串一個電阻，就標識為R17~R20吧。
2、每個串入的電阻要加 ...

請問可以說一下ADC是要測哪幾個量和測16次是哪16次嗎？

ID:592807 · 發表于 2021-4-6 14:34

阿吉發表于 2021-4-5 23:47
請問可以說一下ADC是要測哪幾個量和測16次是哪16次嗎？

A1就是A引線和1引線之間的電阻，4*4=16，一共需要16組數據才能測出所有電阻。被測電路加開關是因為單片機中能采集AD數據的IO口有限，必須要手動切換，用開關最好。你有的單片機有4個及以上的能采集AD的IO口就可以不用開關。
