Lcd1602+ds1302帶菜單時鐘顯示，可調時間，最多設置五個鬧鐘時間

ID:835138 · 發表于 2021-4-7 22:20

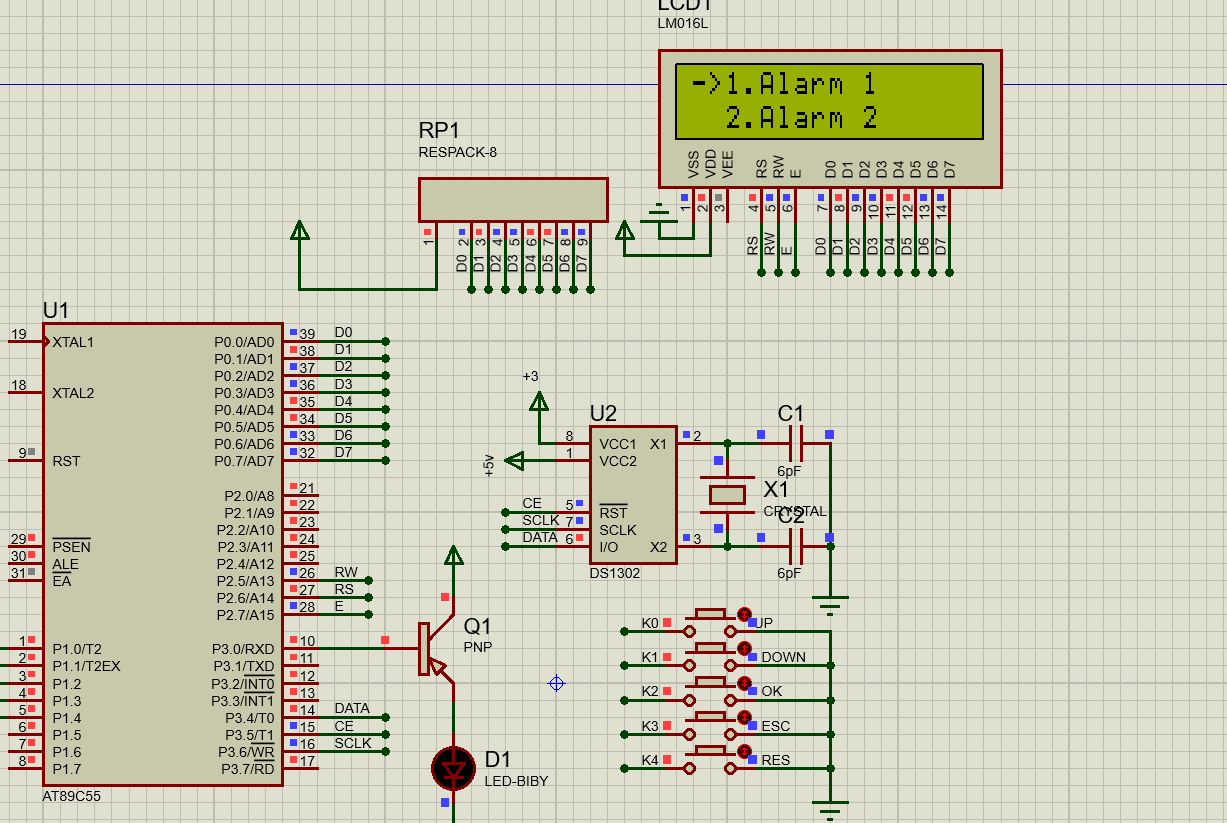

包含proteus仿真與程序，共5個按鍵，從上到下依次是k0~k4，對應程序里的k1~k5。仿真中，在開始界面下，只有k0可以使用，按下k0，進入菜單，此時，k0、k1用來選擇選項；k2為確認鍵，用來進入下一級菜單，k3為退出鍵，用來返回上一級菜單，k4為重置鍵，用來返回主菜單。

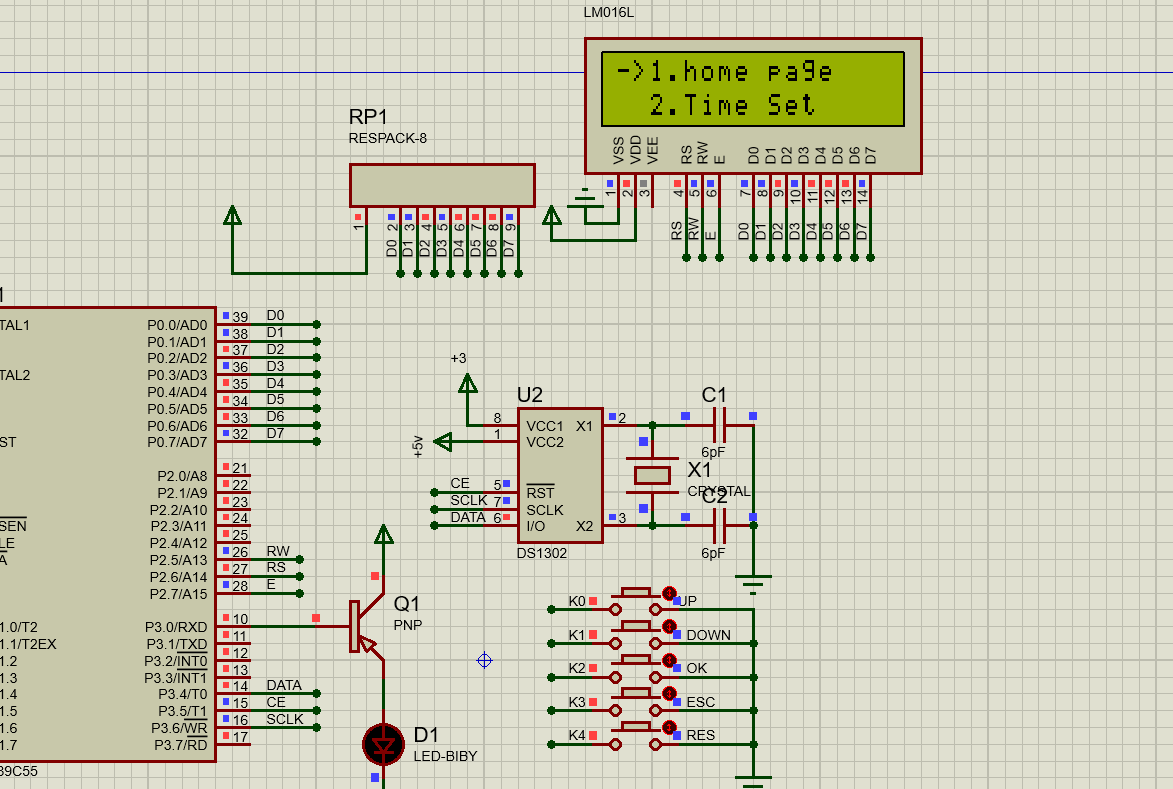

主菜單中home page用來返回開始界面，time set菜單用來更改時間與鬧鐘；

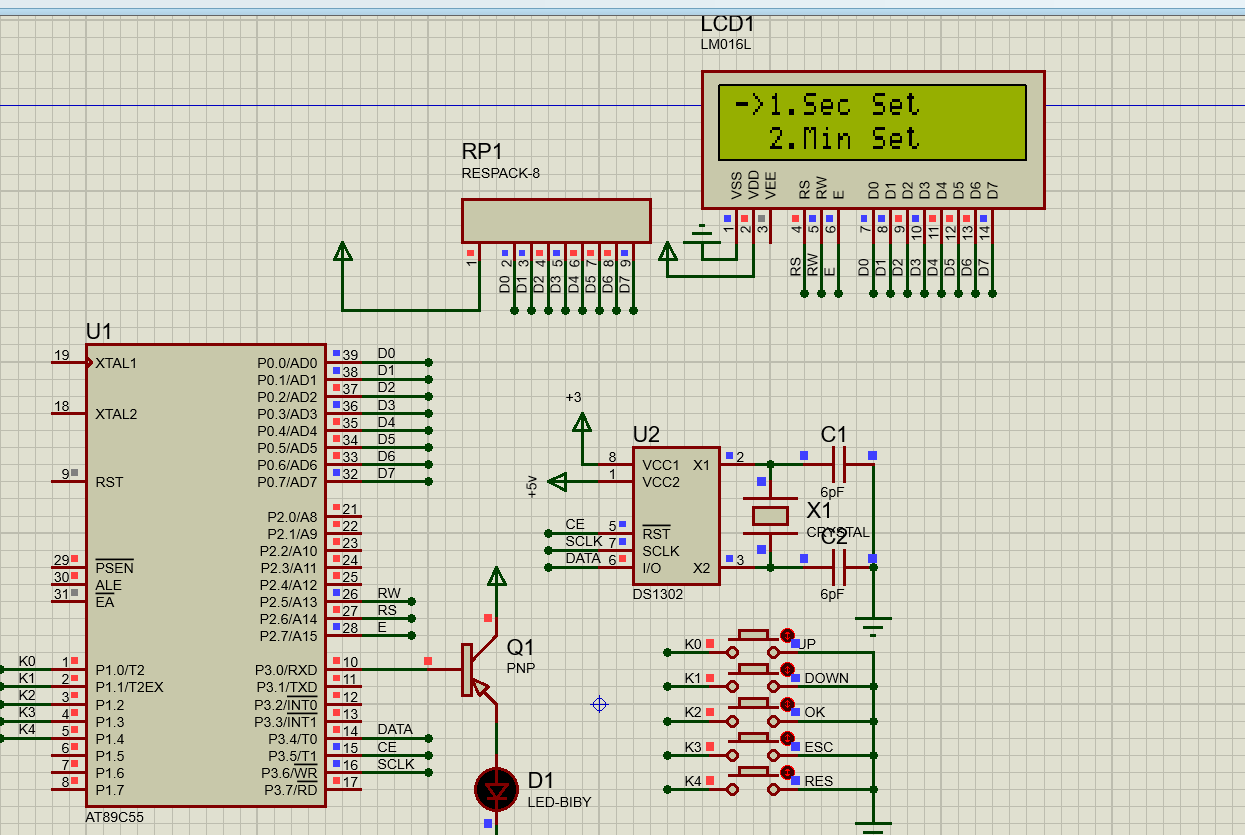

TIME SET可以調節對應秒、分、時...，進入對應秒、分、時調節后，會顯示當前值，k0、k1用來改變時間值，k2確認保存數據，k3退出，不保存數據；

Alarm SET用來設置鬧鐘時間，k0用來確認更改的位置，k1、k2用來調節值，可默認位置的值是鬧鐘的開關，按下k0，依次可以調節時的十、個位，分的十、個位。

ID:220936 · 發表于 2021-10-6 17:03

這個工程真牛

ID:315554 · 發表于 2021-10-6 20:57

看起來很好的工程，收下了，謝謝分享

ID:112693 · 發表于 2021-10-8 14:18

樓主：此仿真，存在問題，

仿真開始，顯示22點00，然后LED燈亮（高電平），假設設置22點01的鬧鐘1，到了22點01，LED燈熄滅（低電平），此時，無論再次設置任何時間的鬧鐘，LED的電平，永遠保持在低電平的狀態了，無法取反了。

也就是說，同時設置了鬧鐘1和鬧鐘2，LED只動作一次
