有無大佬知道路燈故障診斷系統的思路，進來探討一下

ID:904678 · 發表于 2021-4-12 20:16

（1）任務
設計一種能夠?qū)β窡糇詣幼R別報警的系統
（2）要求
1

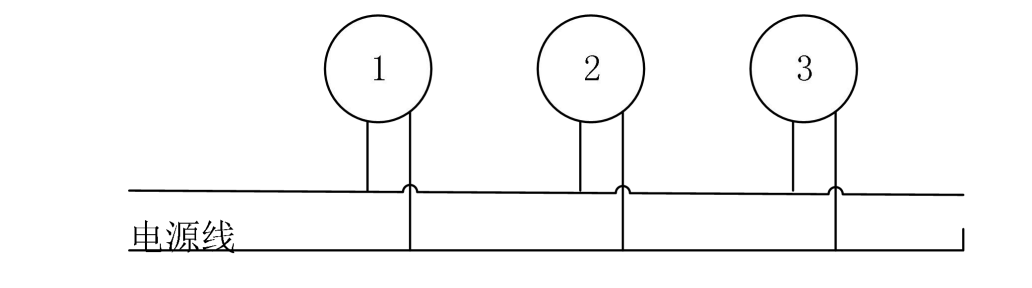

利用 LED 燈或者小燈泡模擬 3 個路燈。
2 利用學過的電子技術，設計方案當其中某一個燈出現故障時，能夠在 LCD 顯示
器上顯示故障燈的編號。
有無大佬做過類似的項目或者有類似的例子或思路能否發過來參考一下

ID:592807 · 發表于 2021-4-13 15:34

不出意外情況下每個燈的電耗是一樣的，固定的。只要電耗有變化就是有燈故障了，在路燈的進線口價格plc開關，打開在閉合看電量損耗

ID:904678 · 發表于 2021-4-13 19:18

黃youhui 發表于 2021-4-13 15:34
不出意外情況下每個燈的電耗是一樣的，固定的。只要電耗有變化就是有燈故障了，在路燈的進線口價格plc開關 ...

謝謝，能不能講的具體一點呢，因為是新手，不是很能理解

ID:904678 · 發表于 2021-4-13 20:10

黃youhui 發表于 2021-4-13 15:34
不出意外情況下每個燈的電耗是一樣的，固定的。只要電耗有變化就是有燈故障了，在路燈的進線口價格plc開關 ...

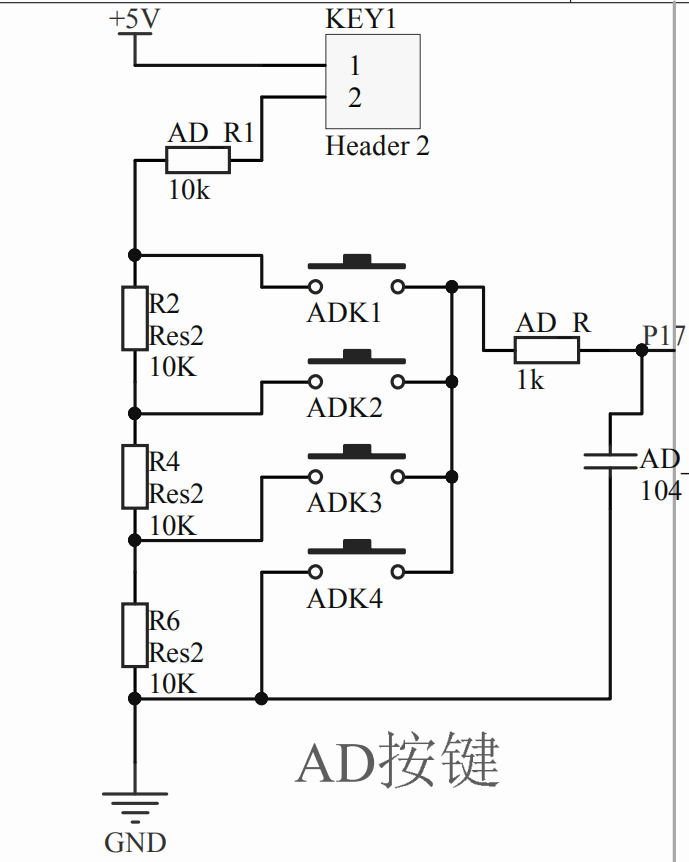

是類似于這種思路嗎？把按鍵換成燈，利用stc芯片自帶的ad轉換，當一個燈出故障具體要如何通過ad轉換判斷

ID:592807 · 發表于 2021-4-13 21:05

木桶叔叔發表于 2021-4-13 20:10
是類似于這種思路嗎？把按鍵換成燈，利用stc芯片自帶的ad轉換，當一個燈出故障具體要如何通過ad轉換判斷
...

假設10個燈是一段路，一個總開關控制著10個燈的開斷，這個開關后面接一個電流表，所有燈的功耗是220W，那么電壓正常情況下電流應該是I = P/U = 220W/220V *10 = 10A，若果你的電流突然變小了，變成了9A，那就可以確定一個燈壞了，斷路了（短路一般不太可能，路燈好像有這方面的保護）。然后將路燈逐個斷開查看電流變化。當時做個這個的實驗，沒實踐過，你可以去試試

ID:894154 · 發表于 2021-4-14 08:53

根據你的實際供電電壓,串個如0.01R電阻,ADC就可以檢測電流了

ID:847788 · 發表于 2021-4-14 11:50

監測每個燈的電流，再加上亮度監測，可以實現比較準確的檢測。之前做的是用 ACS7121+ TEMT6000 + STM32

ID:904678 · 發表于 2021-4-27 20:59

teared 發表于 2021-4-14 11:50
監測每個燈的電流，再加上亮度監測，可以實現比較準確的檢測。之前做的是用 ACS7121+ TEMT6000 + STM32

像我這樣的仿真電路可行嗎，燈所接電阻的阻值又應該選多少呢，不太懂如何用Ad來控制
