NTC熱敏電阻與MAX6675熱電偶測溫（51單片機代碼+Proteus仿真）

  [復制鏈接]
ID:554500 發表于 2021-4-17 09:51 | 顯示全部樓層 |閱讀模式
仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

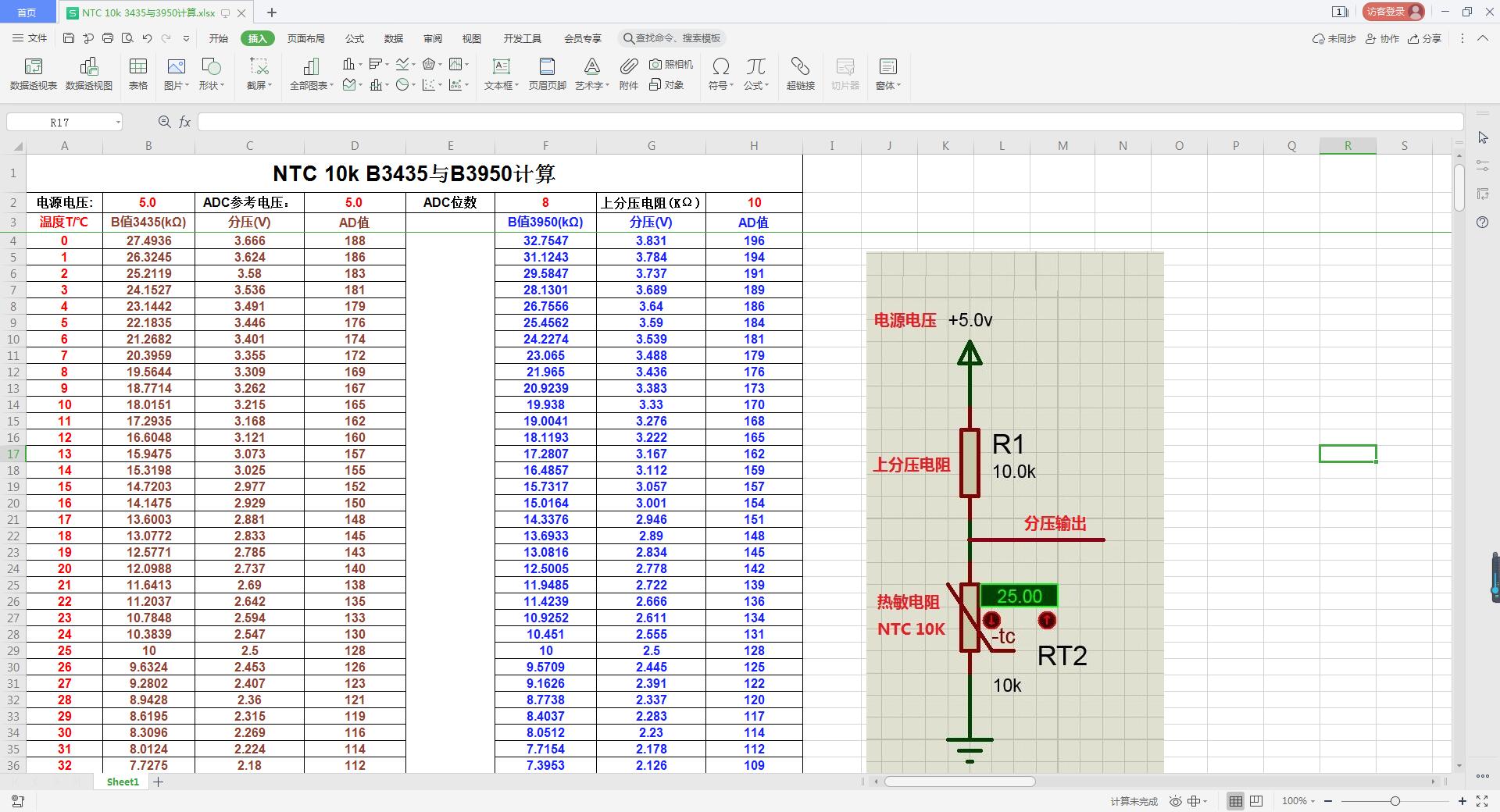

51hei截圖20110101020930.jpg 51hei截圖20110101021026.jpg
完整代碼，請下載附件！謝謝支持��！

51單片機NTC熱敏電阻配合MAX6675熱電偶測量溫度的源程序如下：
  1. //2021-04-18

  3. #include "1602.h"
  4. #include "reg51.h"
  5. #include "MAX6675.h"
  6. #include "ADC1031.H"
  7. #include <math.h>

  9. //proteus仿真軟件 ADC0831是8位的，測出來的溫度有些偏差實屬正常。
  10. //仿真畢竟不是真實的，如有興趣，可自己搭電路驗證。

  12. //NTC 10K  B3950
  13. //檢測溫度0-100
  14. //數組下標就是對應溫度
  15. code u8 Temp_adc[101]={
  16. 196,        194,        191,        189,        186,        184,        181,        179,        176,        173,        170,        168,
  17. 165,        162,        159,        157,        154,        151,        148,        145,        142,        139,        136,        134,
  18. 131,        128,        125,        122,        120,        117,        114,        112,        109,        106,        104,        101,
  19. 99,        96,        94,        91,        89,        87,        84,        82,        80,        78,        76,        74,        71,        70,        68,        66,        64,        62,
  20. 60,        59,        57,        55,        54,        52,        51,        49,        48,        47,        45,        44,        43,        41,        40,        39,        38,        37,
  21. 36,        35,        34,        33,        32,        31,        30,        29,        28,        27,        27,        26,        25,        24,        24,        23,        22,        22,
  22. 21,        21,        20,        20,        19,        18,        18,        17,        17,        16,        16};


  25. //查找相近值，并返回下標
  26. u8 Find_data(u8 *a,u8 x,u8 len)
  27. {
  28.         u8 i,min,r=0;
  29.
  30.         min=abs(*a-x);
  31.         for(i=0;i<len;i++)
  32.         {
  33.                 if(abs(a[i]-x)<min)
  34.                 {
  35.                         min=abs(a[i]-x);
  36.                         r=i;
  37.                 }
  38.         }
  39.
  40.         return r;
  41. }


  44. void Timer0_init() //50MS
  45. {
  46.   TMOD=0X01;
  47.   TH0=0X4B;
  48.   TL0=0XFD;
  49.   TR0=1;
  50. }

  52. void ISR_init()
  53. {
  54.    EA=1;
  55.    ET0=1;
  56. }

  58. void isr_timer0() interrupt 1
  59. {
  60.   static u8 i;
  61.   TH0=0X4B;
  62.   TL0=0XFD;
  63.   i++;
  64.   if(i==6)  //300ms
  65.   {
  66.     i=0;
  67.           MAX6675_ReadTemper();
  68.   }
  69. }

  71. void main()
  72. {
  73.         u8 ad;
  74.
  75.   LCD_init();  //LCD初始化
  76.   Timer0_init(); //50MS
  77.   ISR_init();
  78.         Max6675_Init();
  79.   while(1)
  80.   {
  81.                 ad=read_0831();
  82.
  83.                 Show_string(0,0,"MAX6675=");
  84.                 show_nuber(8,0,(u16)MAX6675_Temper);
  85.                 Show_string(12,0,"C");
  86.
  87.                 Show_string(0,1,"10K NTC=");
  88.                 Show_string(12,1,"C");
  89.
  90.                 show_nuber(8,1,Find_data(Temp_adc,ad,101));
  91.   }
  92. }
復制代碼

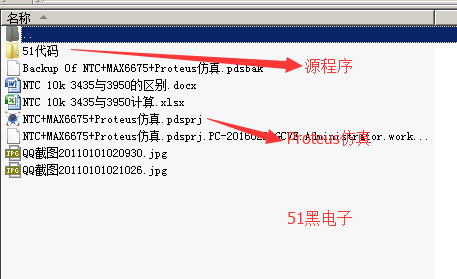

Proteus仿真與代碼下載：
NTC MAX6675 Proteus仿真.zip (577.88 KB, 下載次數: 251)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:262 發表于 2021-12-9 19:34 | 顯示全部樓層
1ZZC 發表于 2021-12-9 10:36
為啥我打開仿真以后什么裝置都沒有啊

要用Proteus8.8才能打開這個仿真,你看我打開后的效果
回復

使用道具 舉報

ID:989025 發表于 2021-12-9 10:36 | 顯示全部樓層
為啥我打開仿真以后什么裝置都沒有啊
回復

使用道具 舉報

ID:987373 發表于 2021-12-9 10:44 | 顯示全部樓層
仿真打不開啊
回復

使用道具 舉報

ID:228452 發表于 2022-4-13 00:26 | 顯示全部樓層
Simulation working ok
You must locate clock.hex file and put in proteus working dir

CLOCK.rar

4.48 KB, 下載次數: 11, 下載積分: 黑幣 -5

回復

使用道具 舉報

ID:205485 發表于 2022-4-13 10:39 | 顯示全部樓層
不錯，AD6675的方案比較實惠
回復

使用道具 舉報

ID:982617 發表于 2022-4-13 17:20 | 顯示全部樓層
最近就在做這個東西，很實用！
回復

使用道具 舉報
