ID:889094 發表于 2021-4-29 00:06 | 顯示全部樓層 |閱讀模式
如題
回復

使用道具 舉報

ID:332444 發表于 2021-4-29 10:10 | 顯示全部樓層
爐子可澆也。。。
回復

使用道具 舉報

ID:889094 發表于 2021-4-30 00:18 | 顯示全部樓層
今天已經是4月30號了,距2月23日下午3點下單學習板2個月又一周了,記錄一下,堅持學習,每天學習多一點,每天都有新進步。
今天收到舵機,晚上調試了一下,開始插在學習板上,不動,分析是電壓不足,改成獨立供電,動了,一直亂動,再查找,學習板和獨立供電沒有共地,將GND連接,好了。
說起來是一句話,實際上是從晚上8點搞到11點多,摸索中前進,希望51黑起來越好
回復

使用道具 舉報

ID:889094 發表于 2021-5-2 20:50 | 顯示全部樓層
今天是5月2日,前天寫字機的各部位都到位了,用熱熔膠大法拼裝完成了,昨天調試了程序,能動,只是阻力太大,減速電機帶動傳送帶動一來一卡一卡的。
昨天下午買的兩個ULN2003也到了,(之前買了兩個2003模塊,結果賣家不發貨,后面又淘了2個芯片,6毛錢2個芯片,還包郵,賣家良心大贊)。面包板插起來,總算整體能運行了,動著很不流暢,昨晚調試很久都不怎么滿意。
昨晚帶著問號入睡,仿佛睡夢中有神人指引,半夢半醒間想到將5線4相步進電機的驅動結合到計時器中,因為原來每相間切換要delay1ms左右,將它放到計時器中斷中進行,可以釋放出MCU的運算能力,今天上午落實了一下,將串口1改用了獨立波特率發生器,計時器0用來控制舵機(舵機的調試只做到可以動起來了,具體怎么固定筆還固定抬筆落筆位置還沒有好的辦法)。計時器1用作步進電機驅動,效果果然很好,動起來比以前快多了,至于流暢度因為滑桿滑塊都是便宜貨,再加上組裝時平行度也不怎么好,自然是不太流暢的,不過已經能行動自由了(暫且這么說吧)。
試了一下連接python上位機,傳了個矩形,用手扶著筆能畫出個歪歪扭扭的矩形出來,傳個字上去就什么都看不出來了。。。。
回復

使用道具 舉報

ID:889094 發表于 2021-5-2 21:11 | 顯示全部樓層
上圖

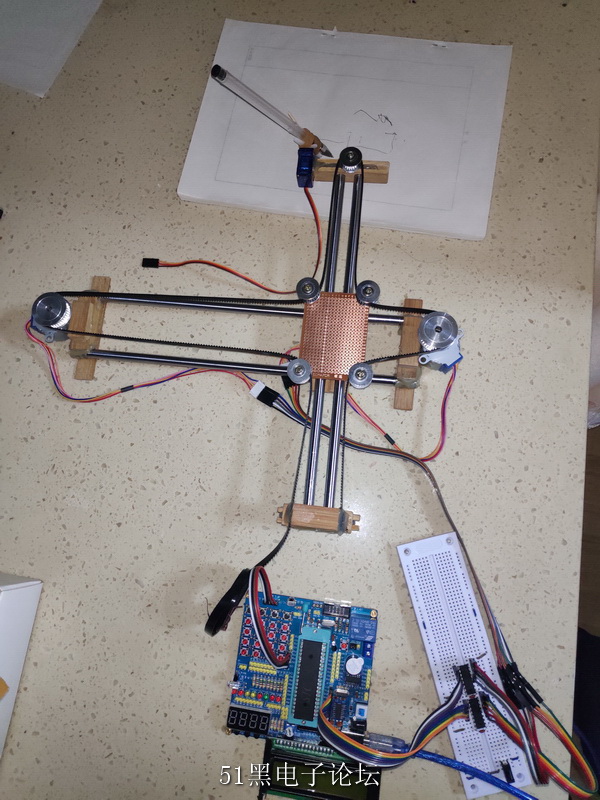

第一張是水貨寫字機框架

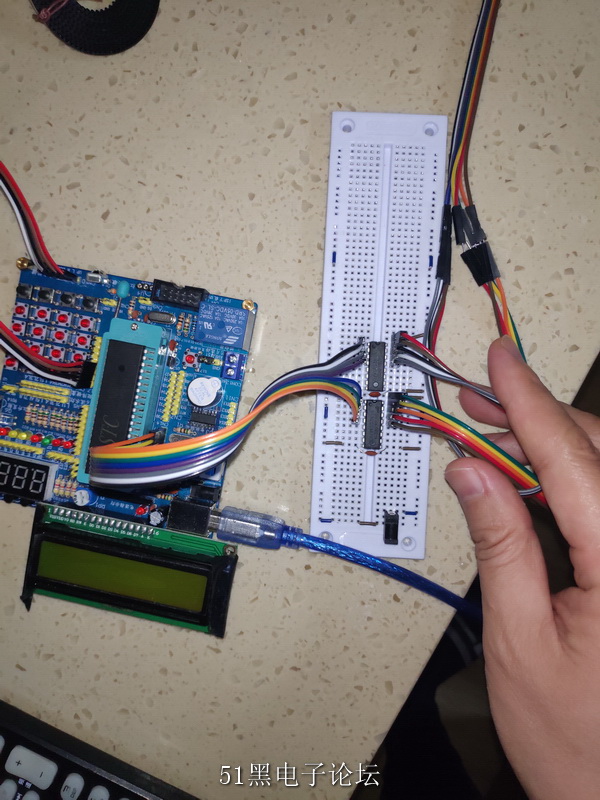

第二張是6毛錢包郵的2個ULN2003芯片
第3張是寫字機作品
回復

使用道具 舉報

ID:889094 發表于 2021-5-8 22:46 | 顯示全部樓層
寫字機程序和結構中間出現各種小狀況,究其原因就是不仔細。
如果開始把程序框架畫清楚,把每個函數功能明確,把每個函數代碼仔細規范書寫,做好函數的測試,最后整體調試的時候就不會出現那么多小問題了。
今天又有小進步,記錄一下
解決了與上位機Python串口通信的問題,已能夠完整的從串口接收G代碼,并根據代碼控制步進電機做動作。
目前還存在的問題,抬筆落筆機構一直沒有找到好辦法,淘的9克舵機不好使,或者是我還沒有找到正確的使用方法,現在只是把筆用牙簽固定在圓筒里,勉強能看到筆是按照大概位置動的。
3塊9一個的5線4相步進電機軸不精密(軸晃),速度慢,本身是減速電機,再通過惰輪放大速度的同時把誤差也放大了,皮帶傳送也有點松,整個框架的熱熔膠大法使滑桿的平行度也不怎么好,5塊錢一個的直線軸承也是便宜貨,單獨在滑桿上滑動的時候都不能做到小傾角滑動,傾角到4,50度的時候它才會動。
這其中最給力的是6毛2個包郵的ULN2003,用來驅動5線4相電機相當給力,沒有出現溫度過高現象。
供電方面是對2個ULN2003和電機單獨用的手機充電頭輸出電源,與學習板共地(此處開始沒有共地時經常出現亂七八糟的情況)。
