求助LM7805不能穩壓到5V

ID:570093 · 發表于 2021-4-29 12:11

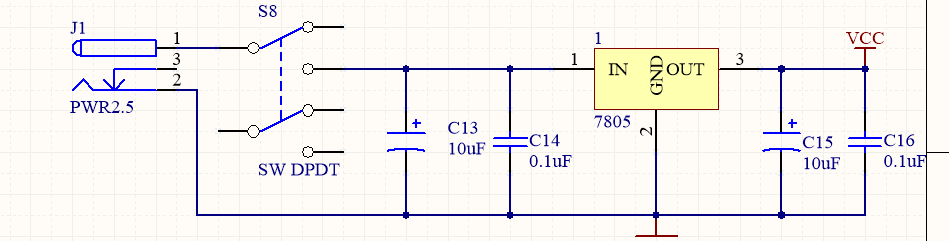

使用直流電源適配器接入9V1A電壓，經過LM7805C芯片穩壓到5V。使用萬用表實際測量是輸入為9.2V，經過7805穩壓后是7.8V，沒穩壓到5V，是什么原因呢？

ID:570093 · 發表于 2021-4-29 16:08

欣欣發表于 2021-4-29 15:36
電氣原理圖沒毛病，除了7805有問題以外，可能是你引腳搞錯了，或焊接質量有問題導致的。

大意了，引腳接錯

ID:877343 · 發表于 2021-4-30 10:59

電路原理沒問題可能是接線錯了或者虛焊另外電容可以取大一點

ID:702386 · 發表于 2021-4-29 15:31

估計壞了。有沒有發燙？直接換一個試試。

ID:506248 · 發表于 2021-4-29 15:36

電氣原理圖沒毛病，除了7805有問題以外，可能是你引腳搞錯了，或焊接質量有問題導致的。

ID:879348 · 發表于 2021-4-29 16:03

很明顯沒有接地

ID:286606 · 發表于 2021-4-29 16:40

是1和3的腳位弄反

ID:319585 · 發表于 2021-4-29 19:01

這個7805還是不要用的好，現在基本都用lm2596感覺7805發熱比較大

ID:883167 · 發表于 2021-4-29 19:11

liesnake 發表于 2021-4-29 19:01
這個7805還是不要用的好，現在基本都用lm2596感覺7805發熱比較大

看你電流有多大，一般SOT89封裝的也就100ma左右，壓差越大，發熱就越大，最好PCB要背面開窗上錫幫助散熱，如果電流大，建議用DC芯片降壓

ID:264021 · 發表于 2021-4-29 19:22

絕對燒壞了，現在7805假貨多，建議用117-5v，寬電壓輸入，不容易燒壞

ID:912897 · 發表于 2021-4-30 01:06

7805壞了。

ID:516863 · 發表于 2021-4-30 02:19

借題提個小問題：假如需要6.2V、6.3V、、的電壓，（意思是需要非標電壓，暫不考慮輸出電流），能不能利用7805進行穩壓輸出？（可以實現！同理，7905、、都能相對實現。）

ID:25481 · 發表于 2021-4-30 08:55

小電流下，基本都用1117，大電流 7805的發熱很難克服，而且電流輸出也不是很大，一般口使用開關電源芯片來解決，比如：LM2576,LM2596 1509等，國產芯龍的開關電源芯片很多常用的，故障率很低，值得嘗試。

ID:664567 · 發表于 2021-4-30 09:46

7805帶負載能力太差了，還是建議不要使用，換成別的芯片

ID:907204 · 發表于 2021-4-30 11:27

沒有接地吧

ID:570093 · 發表于 2021-4-30 11:42

片刻的的無題發表于 2021-4-29 16:40
是1和3的腳位弄反

是的。。。。

ID:695749 · 發表于 2021-4-30 17:39

我認為7805三端穩壓器沒有損壞，有可能是7805三端穩壓器的2腳與地之間有電阻，按照輸出電壓Uo≈Uxx(1+R2/R1)，可以計算出輸出7.8V的電阻。僅供參考。

ID:213173 · 發表于 2021-4-30 21:51

toyboy 發表于 2021-4-30 02:19
借題提個小問題：假如需要6.2V、6.3V、、的電壓，（意思是需要非標電壓，暫不考慮輸出電流），能不能利用78 ...

在7805的2腳對地串接兩個1N1007二極管，把7805的地電位墊高1.3V，輸出端可以得到6.3V的穩壓。

ID:516863 · 發表于 2021-5-1 12:33

wulin 發表于 2021-4-30 21:51
在7805的2腳對地串接兩個1N1007二極管，把7805的地電位墊高1.3V，輸出端可以得到6.3V的穩壓。

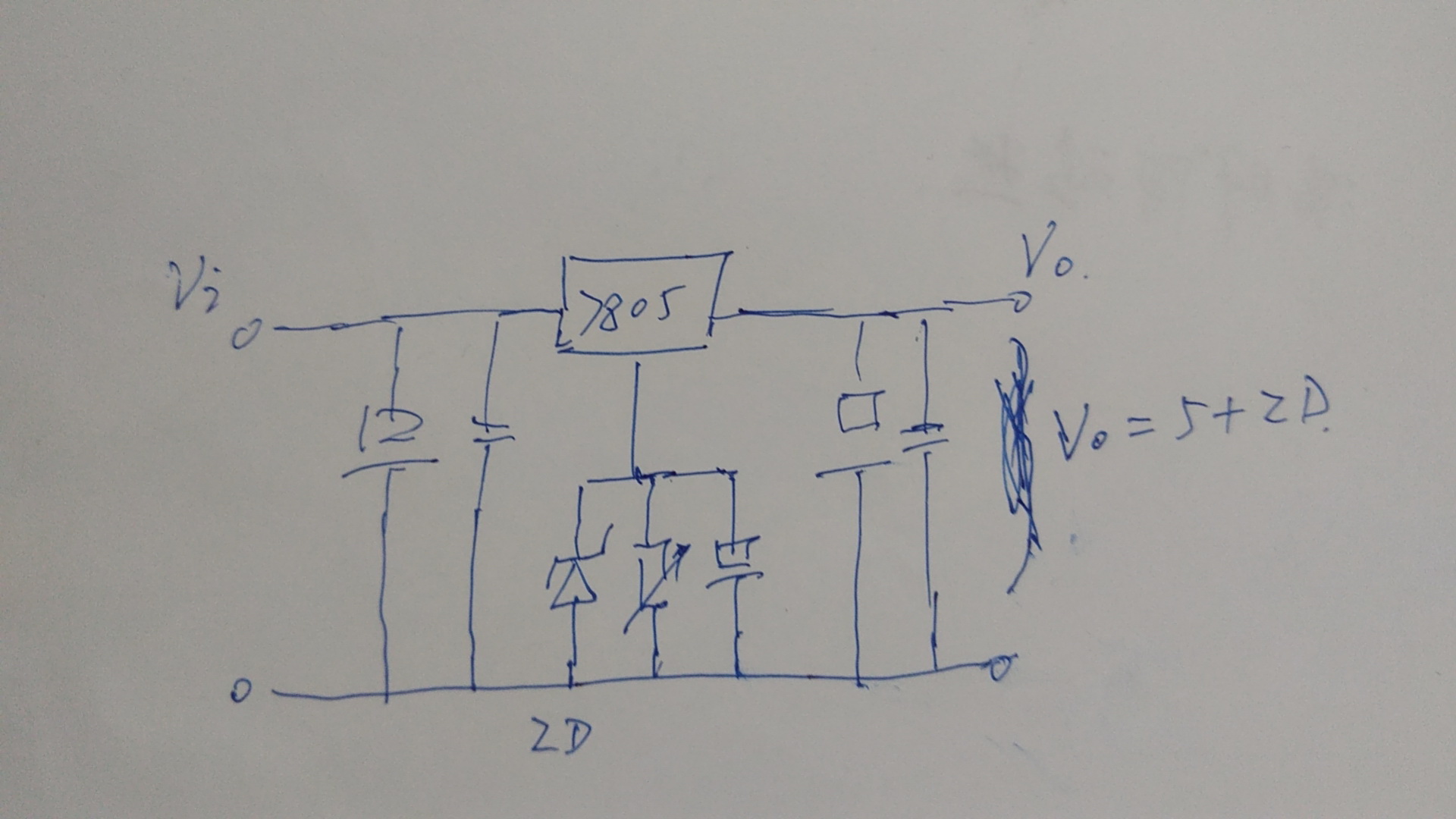

對！但不是1N1007，而是串接入一個1.2V（1.3V）的穩壓二極管，<穩壓二極管有規格系列，可以根據需要串入想要增加的電壓值：5+x>,如果對電流有要求，則可以在穩壓二極管上并聯一個可調電阻；如果只是提高0.x V，那么直接串入一個電阻（可調電阻)即可。

78系列、79系列、1117、、等等，都可以采用這種方式，達到需要的非標電壓;
同時，在穩壓二極管+可調電阻并聯的基礎上，再并聯一個電容，則可以提高該電路的濾波效率！

ID:570093 · 發表于 2021-5-1 15:49

toyboy 發表于 2021-5-1 12:33
對！但不是1N1007，而是串接入一個1.2V（1.3V）的穩壓二極管，,如果對電流有要求，則可以在穩壓二極管上 ...

還能這樣，學到了
