如何給數字直流電源添加過流保護電路(具體要求在圖片中)

[復制鏈接]
ID:883451 發表于 2021-5-1 15:58 | 顯示全部樓層 |閱讀模式
20黑幣
電源小白求救

最佳答案

查看完整內容

使用電流檢測模塊!接在輸出端!在家和可以端電的繼電器或者mos管的啥!當檢測到電流大于1A立馬切斷電源!并延時閉合!然后加屏幕顯示電流等信息!
回復

使用道具 舉報

ID:435676 發表于 2021-5-1 15:58 來自手機 | 顯示全部樓層
使用電流檢測模塊!接在輸出端!在家和可以端電的繼電器或者mos管的啥!當檢測到電流大于1A立馬切斷電源!并延時閉合!然后加屏幕顯示電流等信息!
回復

使用道具 舉報

ID:883451 發表于 2021-5-3 14:35 | 顯示全部樓層

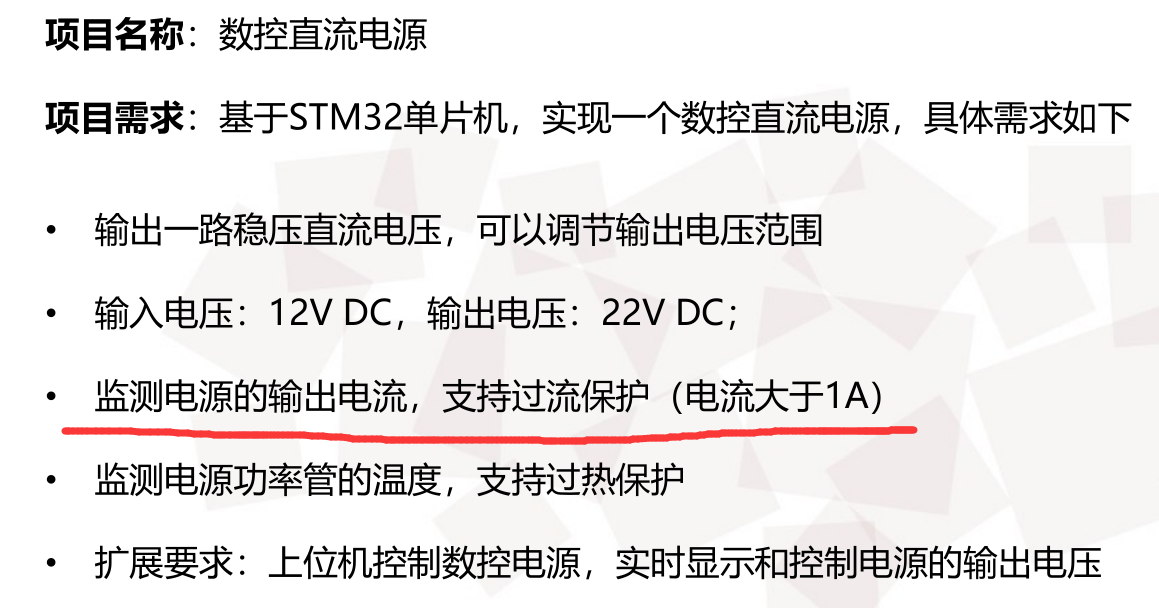

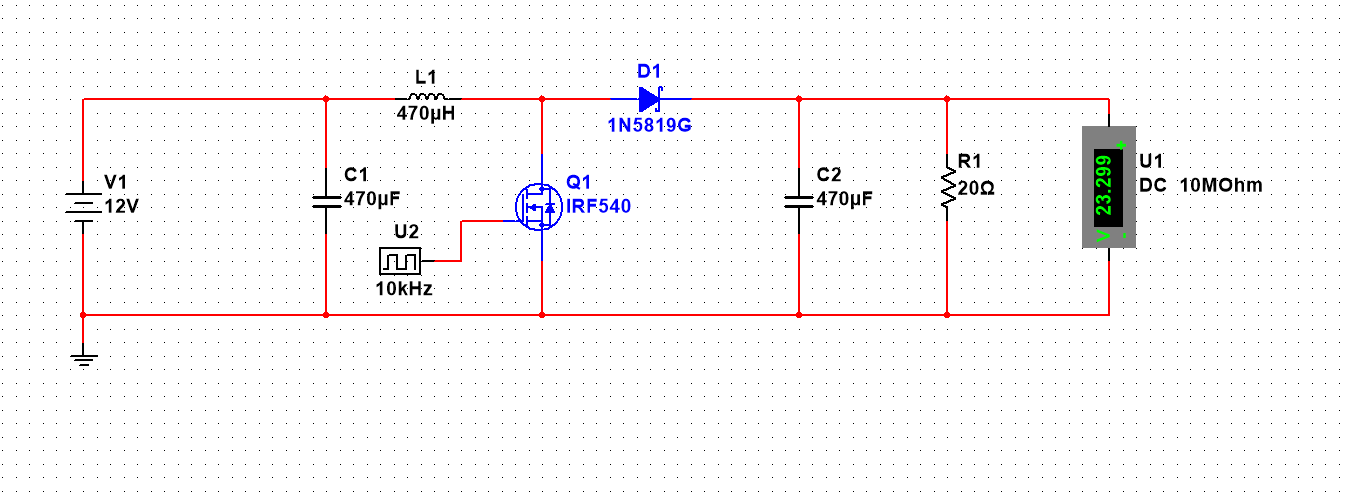

升壓電路.png 要求.png
回復

使用道具 舉報

ID:642838 發表于 2021-5-3 16:22 | 顯示全部樓層
在電源輸出級串聯檢流電阻,檢測電阻兩端電壓值,通過單片機控制電流大小
回復

使用道具 舉報

ID:347013 發表于 2021-5-3 19:20 來自手機 | 顯示全部樓層
只能在輸出串聯1個采樣電阻,如1歐電阻電流超過1A壓降大于1v,將此信號輸入stm32的adc進行電壓檢測大于1v即停止給開關管激勵信號
回復

使用道具 舉報

ID:889094 發表于 2021-5-3 23:40 來自手機 | 顯示全部樓層
小白借寶地問一下,怎么輸入12v中間一變就24v了?是那個場效應管的作用?
回復

使用道具 舉報

ID:155507 發表于 2021-5-4 08:29 | 顯示全部樓層

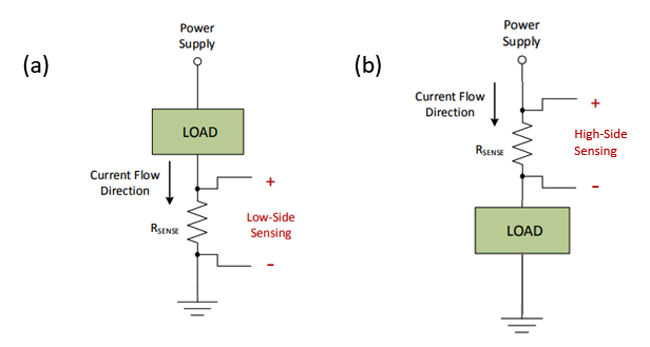

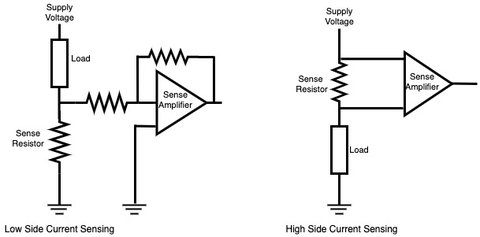

類似參考 electronicdesign_com_sites_electronicdesign.com_files_figure_2_0.png








回復

使用道具 舉報

ID:155507 發表于 2021-5-4 08:46 | 顯示全部樓層
birdzhyli 發表于 2021-5-3 23:40
小白借寶地問一下,怎么輸入12v中間一變就24v了?是那個場效應管的作用?

升壓轉換器操作

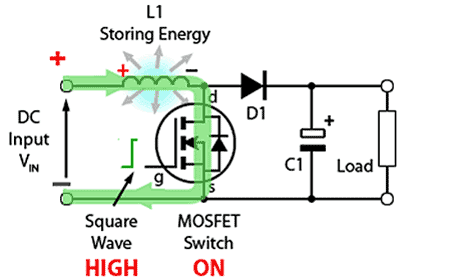

圖3.2.2升壓轉換器在開啟時的操作
圖3.2.2說明了在啟動時施加在MOSFET柵極上的高頻方波的初始高電平期間的電路動作。在此期間,MOSFET導通,從而使L1的右側到負輸入電源端子之間發生短路。因此,電流通過L1在正電源端子和負電源端子之間流動,電流在其磁場中存儲能量。電路的其余部分實際上沒有電流流過,因?yàn)镈1,C1和負載的組合所代表的阻抗要比直接通過高導通MOSFET的路徑高得多。

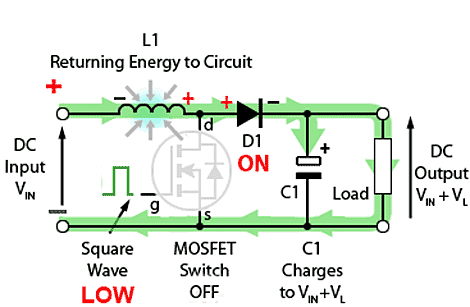

圖3.2.3 MOSFET關閉時的電流路徑
圖3.2.3顯示了方波開關周期的低電平期間的電流路徑。當MOSFET快速關閉時,電流突然下降導致L1產生反電動勢。與導通期間L1兩端的電壓極性相反,以保持電流流動。這樣就產生了兩個電壓,即電源電壓VIN和L1兩端的反電動勢(VL)彼此串聯。

由于沒有電流通過MOSFET,因此較高的電壓(VIN + VL)正向偏置D1。通過D1的電流將C1充電至VIN + VL減去D1兩端的小正向壓降,并且還為負載供電。

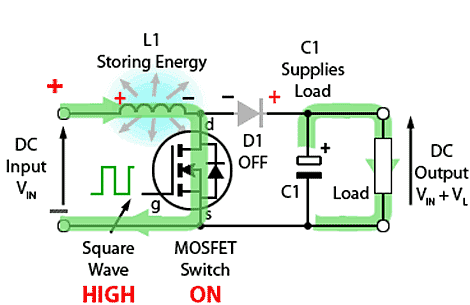

圖3.2.4 MOSFET導通時的電流路徑
圖3.2.4顯示了MOSFET在初始啟動后導通期間的電路動作。每次MOSFET導通時,由于C1上的電荷,D1的陰極比其陽極更正極。因此,D1被關斷,因此電路的輸出與輸入隔離,但是仍通過C1上的電荷為負載提供VIN + VL。盡管在此期間電荷C1通過負載流失,但每次MOSFET關斷時C1都會充電,因此可以在負載兩端保持幾乎穩定的輸出電壓。

理論直流輸出電壓由輸入電壓(VIN)除以1減去開關波形的占空比(D)來確定,該值將是介于0和1之間的某個數字(對應于0至100%),因此可以使用以下公式確定:

如果開關方波的周期為10μs,輸入電壓為12V,而ON為周期時間的一半,即5μs,則輸出電壓將為:

VOUT = 12 /(1- 0.5)= 12 / 0.5 = 24V(減去輸出二極管壓降)

由于輸出電壓取決于占空比,因此必須對其進行精確控制很重要。 例如,如果占空比從0.5增加到0.99,則產生的輸出電壓將是:

VOUT = 12 /(1- 0.99)= 12 / 0.01 = 1200V
