單片機糧倉濕度檢測Proteus仿真程序

[復制鏈接]
ID:891089 發(fā)表于 2021-5-1 17:00 | 顯示全部樓層 |閱讀模式

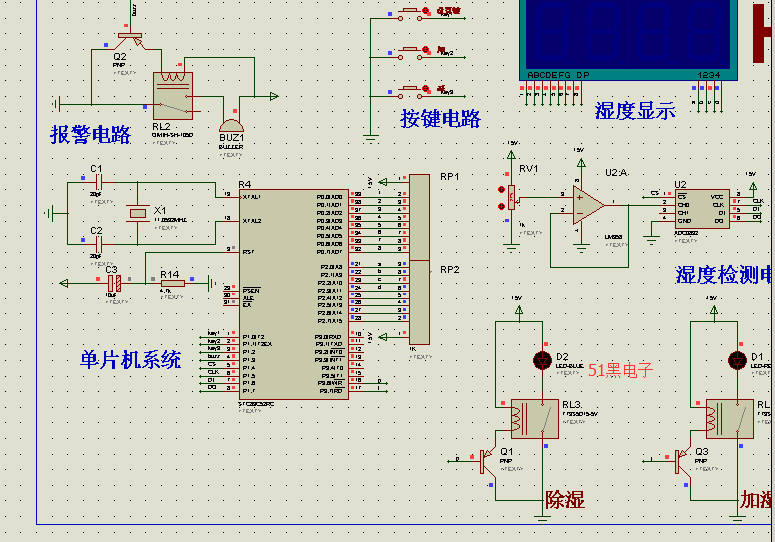

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）
1.png 51hei.png

單片機源程序如下:
  1. #include "reg52.h"
  2. #include "display.h"
  3. #include "adc.h"


  6. sbit key1  =P1^0;
  7. sbit key2  =P1^1;
  8. sbit key3  =P1^2;
  9. sbit buzz  =P1^3;
  10. sbit p=P3^6;
  11. sbit j=P3^7;


  14. unsigned char fresh;
  15. unsigned char Setflag;
  16. unsigned char Setsdup=37;//設置的濕度
  17. unsigned char Setsddown=27;//設置的濕度
  18. unsigned char Hum;

  20. void Init_Timer0(void)
  21. {
  22.          TMOD |= 0x01;          //使用模式1，16位定時器，使用"|"符號可以在使用多個定時器時不受影響
  23.          EA=1;            //總中斷打開
  24.          ET0=1;           //定時器中斷打開
  25.          TR0=1;           //定時器開關打開
  26. }

  28. void main()
  29. {
  30.         Init_Timer0();//初始化定時器
  31.         while(1)
  32.         {
  33.                 Hum=adc0832(0);
  34.                 if(Setflag==0)Display_num2(Hum,fresh);//顯示溫度
  35.                 if(Setflag==1)Display_num2(Setsdup,fresh);//顯示設定的值
  36.                 if(Setflag==2)Display_num2(Setsddown,fresh);//顯示設定的值
  37.                 if(Hum>Setsdup)
  38.                 {
  39.                    buzz=0;
  40.                    p=0;
  41.                    j=1;
  42.                 }
  43.                 else if(Setsddown>Hum)
  44.                 {
  45.                    buzz=0;
  46.                    j=0;
  47.                    p=1;
  48.                 }
  49.                 else
  50.                 {
  51.                    buzz=1;
  52.                    j=1;
  53.                    p=1;
  54.                 }
  55.         }
  56. }

  58. void Timer0_isr(void) interrupt 1
  59. {
  60.         static unsigned char key1num;//按鍵一按下標志
  61.         static unsigned char key2num;//按鍵二按下標志
  62.         static unsigned char key3num;//按鍵三按下標志
  63.         static unsigned char num;

  65.         TH0=(65536-20000)/256;                  //重新賦值 2ms
  66.         TL0=(65536-20000)%256;
  67.
  68.         num++;
  69.         if(num>18)
  70.         {
  71.                 num=0;
  72.                 if(Setflag)fresh=!fresh;
  73.         }

  75.         if(key1==0)key1num=1;
  76.         else if(key1num==1)
  77.         {
  78.           key1num=0;
  79.           Setflag++;
  80.           if(Setflag==3)Setflag=0;
  81.           if(Setflag==0)fresh=0;
  82.         }

  84.         if(key2==0)key2num=1;
  85.         else if(key2num==1)
  86.         {
  87.           key2num=0;
  88.           if(Setflag==1)if(Setsdup<100)Setsdup++;
  89.           if(Setflag==2)if(Setsddown<Setsdup)Setsddown++;
  90.         }

  92.         if(key3==0)key3num=1;
  93.         else if(key3num==1)
  94.         {
  95.           key3num=0;
  96.           if(Setflag==1)if(Setsdup>Setsddown)Setsdup--;
  97.           if(Setflag==2)if(Setsddown>0)Setsddown--;
  98.         }
  99. }
復制代碼

所有資料51hei提供下載:
糧倉濕度檢測.zip (81.13 KB, 下載次數(shù): 53)
