STC15W408AS單片機五向按鍵模塊控制TB6600驅動步進電機源程序

  [復制鏈接]
ID:422885 發表于 2021-5-2 00:07 | 顯示全部樓層 |閱讀模式
10檔速度可調，通過五向按鍵模塊控制云臺實現上下左右轉動。
以下代碼一部分是通過網上搜索修改的，有不足的地方請多多指教.

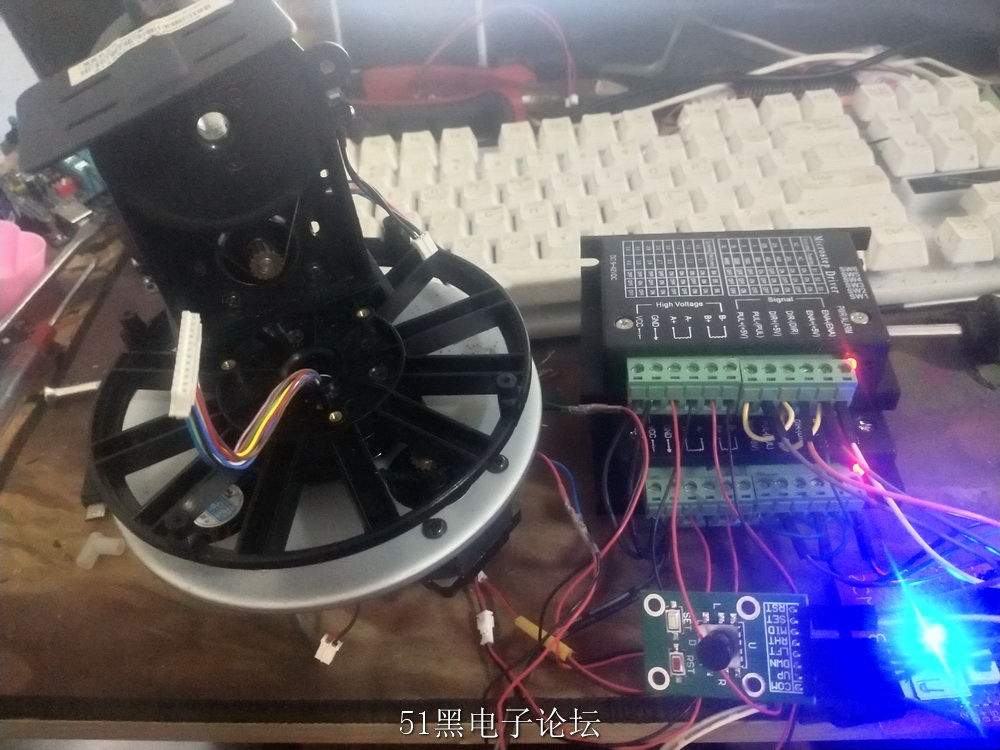

制作出來的實物圖如下：
IMG_20210501_234713.jpg 1619884238299.jpg

單片機源程序如下:
  1. #include<reg52.h>
  2. //電機1控制引腳     ******芯片：STC15W408AS*****
  3. sbit CLK  = P1^0;
  4. sbit ENA  = P1^1;
  5. sbit DIR  = P1^2;
  6. //電機2控制引腳
  7. sbit CLK1  = P1^3;
  8. sbit ENA1  = P1^4;
  9. sbit DIR1  = P1^5;
  10. //按鍵控制端
  11. sbit UP  = P3^2;               //電機1正轉
  12. sbit DWN  = P3^3;                   //電機1反轉
  13. sbit LFT = P3^4;         //電機2正轉
  14. sbit RHT = P3^5;         //電機2反正
  15. sbit SET  = P3^6;           //加速
  16. sbit RST = P3^7;     //減速

  18. unsigned int Tspeed[10]={30,40,60,80,100,200,400,600,800,1000};               //調速等級表
  19. bit CY_status=0;
  20. unsigned int CYCLE=20;
  21. unsigned int cy_count=0;
  22. unsigned PWM_count=0;
  23. void Init_time();
  24. void Key_scan();
  25. void main()
  26. {
  27.         ENA=0;
  28.         CLK=0;
  29.         DIR=0;
  30.         ENA1=0;
  31.         CLK1=0;
  32.         DIR1=0;                //初始化電機
  33.         Init_time();   //初始化定時器
  34.         while(1)
  35.         {
  36.                 Key_scan();
  37.         }
  38. }
  39. void Init_time()                                 //初始化定時器
  40. {
  41.         TMOD |= 0x01;
  42.         TH0=(65536-CYCLE)/256;                  //給time0裝初值
  43.         TL0=(65536-CYCLE)%256;
  44.     IE = 0x82;                     //使得time1的優先級高于time0
  45.         TR0=1;                                         //打開中斷
  46. }
  47. void Enter_Timer0() interrupt 1                                //進入定時器中斷
  48. {
  49.         TH0=(65536-CYCLE)/256;
  50.         TL0=(65536-CYCLE)%256;
  51.         CLK=~CLK;
  52.         CLK1=~CLK1;
  53.         PWM_count++;
  54.         if(PWM_count==(2*cy_count)&&CY_status)
  55.         {
  56.                 PWM_count=0;
  57.                 TR0=0;
  58.                 ENA=0;
  59.                 ENA1=0;
  60.         }
  61. }

  63. /************************按鍵掃描程序************************
  64.    功能：讀取各按鍵值，判斷是否按下，再處理相應事件
  65.
  66.    注：按鍵控制程序，由于按鍵中斷優先級高，且每個按鍵都設計
  67.        為彈起有效， 所以長時間按住不放會導致電機減速甚至停
  68.            止直至放開按鍵
  69. *************************************************************/
  70. void Key_scan()
  71. {
  72.         static char i=0;
  73.         if(UP==0)                                           //電機1正反轉切換
  74.         {
  75.                 if(UP==0)
  76.                 {
  77.                     DIR=1;
  78.                           ENA=1;                  //啟動電機
  79.                                 TR0=1;                  //開啟中斷產生脈沖信號
  80.                         while(!UP);                //按鍵按下直到放開
  81.                                 ENA=0;                  //關閉電機
  82.                                 TR0=0;                  //關閉中斷停止脈沖信號
  83.                                 CY_status=0;  //刷新步進標志位
  84.                 }
  85.         }
  86.         if(DWN==0)
  87.         {
  88.                 if(DWN==0)
  89.                 {
  90.                            DIR=0;
  91.                           ENA=1;                  //啟動電機
  92.                                 TR0=1;                  //開啟中斷產生脈沖信號
  93.                         while(!DWN);        //按鍵按下直到放開
  94.                                 ENA=0;                  //關閉電機
  95.                                 TR0=0;                  //關閉中斷停止脈沖信號
  96.                                 CY_status=0;  //刷新步進標志位
  97.                 }
  98.         }
  99.         if(LFT==0)                                   //電機2正反轉切換
  100.         {
  101.                 if(LFT==0)
  102.             {
  103.                                 DIR1=1;
  104.                           ENA1=1;                  //啟動電機
  105.                                 TR0=1;                  //開啟中斷產生脈沖信號
  106.                         while(!LFT);
  107.                                 ENA1=0;                  //關閉電機
  108.                                 TR0=0;                  //關閉中斷停止脈沖信號
  109.                                 CY_status=0;  //刷新步進標志位
  110.                 }
  111.         }
  112.         if(RHT==0)
  113.         {
  114.                 if(RHT==0)
  115.                 {
  116.                                  DIR1=0;
  117.                           ENA1=1;                  //啟動電機
  118.                                 TR0=1;                  //開啟中斷產生脈沖信號
  119.                         while(!RHT);
  120.                                 ENA1=0;                  //關閉電機
  121.                                 TR0=0;                  //關閉中斷停止脈沖信號
  122.                                 CY_status=0;  //刷新步進標志位
  123.                 }
  124.         }
  125. if(SET==0)                                   //加速
  126.         {
  127.                 if(SET==0)
  128.             {
  129.                         while(!SET);
  130.                         i--;
  131. ……………………

  133. …………限于本文篇幅 余下代碼請從51黑下載附件…………
復制代碼
所有代碼51hei提供下載:
6鍵控制TB6600 步進電機.zip (37.1 KB, 下載次數: 133)


評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

回復

使用道具 舉報

ID:422885 發表于 2021-5-2 09:44 | 顯示全部樓層
正在研究使用ps2搖桿模塊替換五向按鍵模塊操作云臺，希望有研究過的老師給點意見.
回復

使用道具 舉報

ID:402960 發表于 2021-7-11 00:11 | 顯示全部樓層
可否提供一下原理圖
回復

使用道具 舉報

ID:1005267 發表于 2022-2-15 15:35 | 顯示全部樓層
鍵盤掃描也需要花較長時間，看過用定時器來做能節約不少時間，但現在早已忘了怎么做的了
回復

使用道具 舉報

ID:650308 發表于 2022-2-19 02:29 | 顯示全部樓層
thank you for sharing
回復

使用道具 舉報

ID:399179 發表于 2022-4-13 20:45 來自手機 | 顯示全部樓層
感謝樓主無私奉獻！正在學習！
回復

使用道具 舉報

ID:1104671 發表于 2025-3-25 15:03 | 顯示全部樓層
樓主的按鍵都是外接的單片機最小系統嗎？還是直接用的單片機開發板
回復

使用道具 舉報

ID:148537 發表于 2025-3-27 22:20 | 顯示全部樓層
我正想玩下這個。
回復

使用道具 舉報
