AD18繪制3V升5V升壓模塊，請問輸入輸出以及地該怎么設置？

ID:885241 · 發表于 2021-5-3 23:11

求助大神，我想畫一個3V升5V的升壓模塊，通過上網查資料，打算用PW5300做升壓模塊，現在原理圖畫好了，但是不知道輸入輸出該怎么設置。

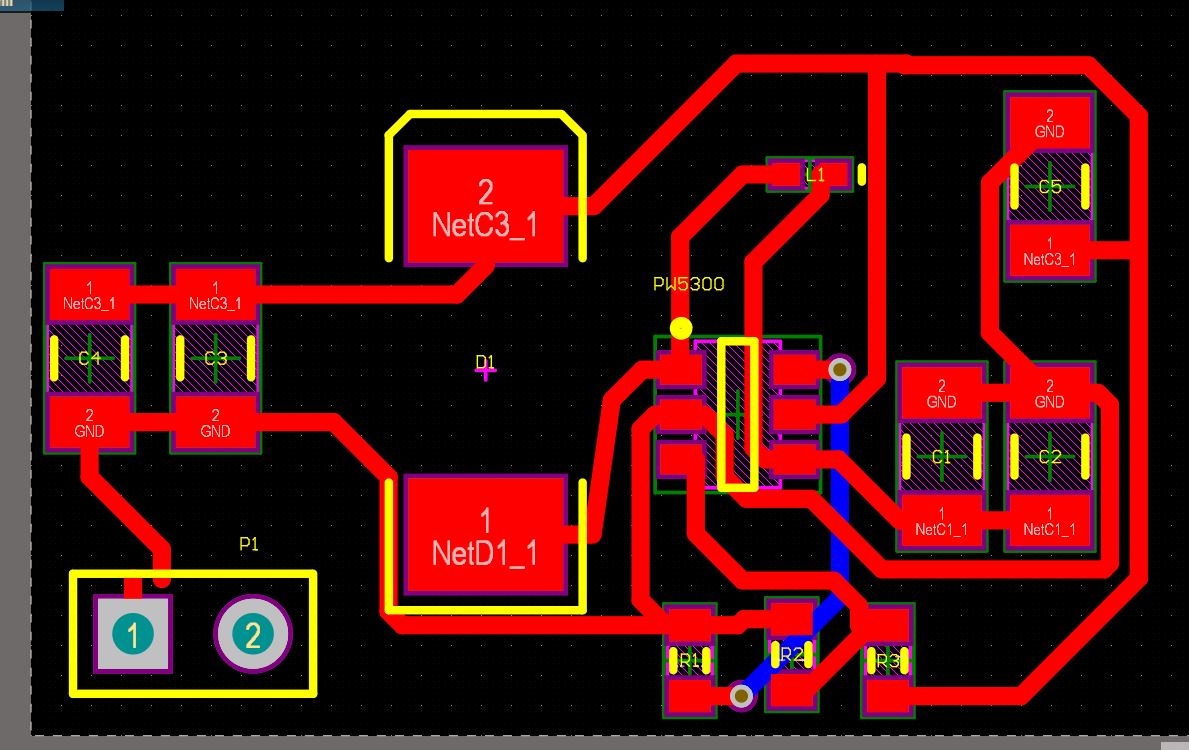

原理圖1，這個我想用兩個1*2排針當成輸入輸出，即排針的一個腳作為輸入、輸出，另一個接地

可是這樣在PCB布線的時候又出現問題了，發現排針和地線無法連接（可能是因?yàn)槲医拥氖请娙萁拥氐囊欢�？�?/p>

第二種是原理圖2，這個的想法是輸入的正負端分別接輸入端口，輸出分別接輸出的正負端口，

可是這樣的話，PCB里怎么畫輸入輸出��？根本找不到輸入輸出端口，或者說怎么表示出來輸入輸出端口？

可是這樣的話，PCB里怎么畫輸入輸出�。扛菊也坏捷斎胼敵龆丝�，或者說怎么表示出來輸入輸出端口？

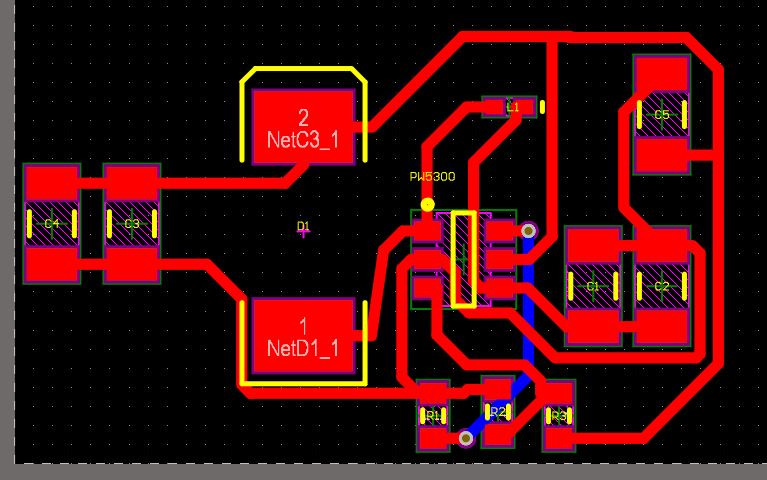

另外還有一個小問題，就是我原理圖Update后，為什么在PCB這里出現很多錯誤的線呢？沒法選定也刪除不了，

謝謝大神了！

ID:885241 · 發表于 2021-5-3 23:13

啊這，最后一個問題圖沒傳上，怎么補圖啊

ID:885241 · 發表于 2021-5-3 23:22

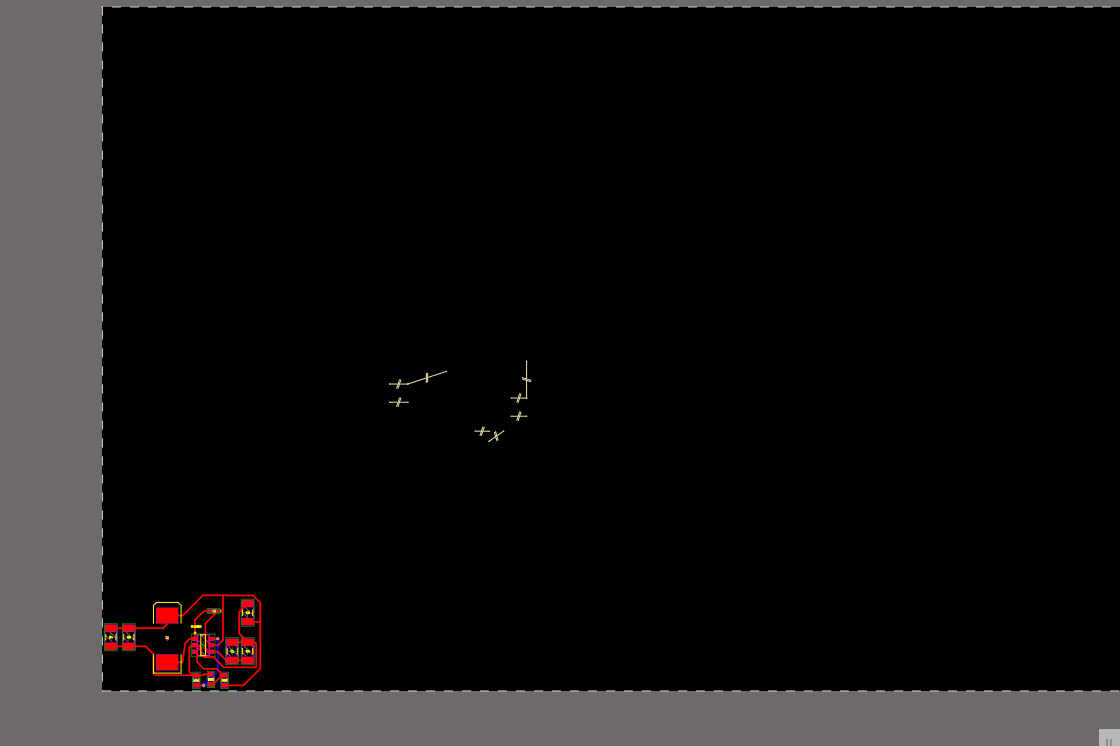

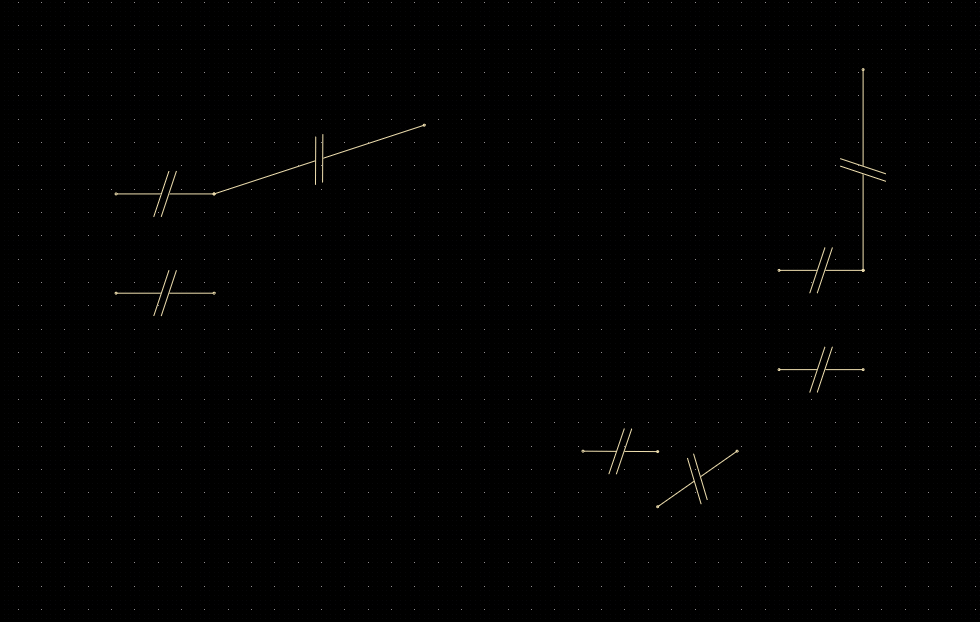

最后一個問題簡單的說就是在PCB黑色區域里出現部分線，什么也沒連，但是上邊畫了兩條雙斜線，我選也選不上，然后也刪除不了

ID:885241 · 發表于 2021-5-3 23:31

剛剛看到手機上可能看不見圖片描述，我在這里再說一下，第一個圖是原理圖1，我想用兩個1*2排針做輸入輸出，也就是一個排針做輸入、輸出，另一個接地，但是這樣PCB布線的時候排針連不到地線上；原理圖2是想直接用兩個輸入輸出端口，然后接輸入輸出，可是在PCB里看不見這兩個端口，PCB里該怎么表示這兩個端口呀？純小白，很多不懂

ID:824490 · 發表于 2021-5-4 00:18

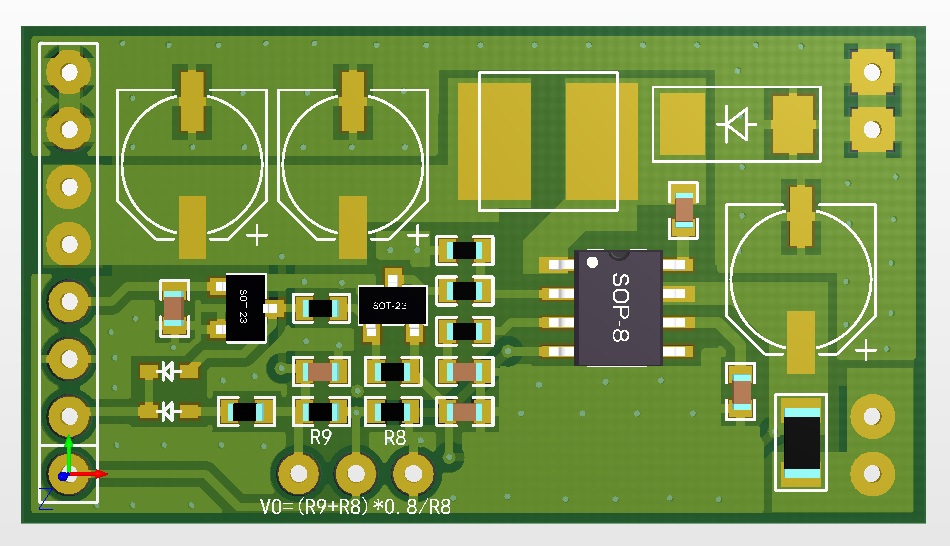

我這個36V轉3V@3A 的DCDC電路板給你參考一下

ID:96682 · 發表于 2021-5-4 00:24

能用單面板就不用雙面板。元器件布局不合理造成走線不簡潔緊

ID:96682 · 發表于 2021-5-4 00:25

能用單面板就不用雙面板。元器件布局不合理造成走線不簡潔緊湊

ID:401564 · 發表于 2021-5-4 02:32

走線太細,電阻布局不合理,這是高頻電路,走線不好會影響效果
對于這種電路,升壓IC的PDF數據手冊都會有布線指導的,你要先看一下數據手冊再進行布線
這個IC生產商還算可以,直接給你PCB布線圖了,你參考一下

o4YBAF8YDimARhjdAC8QrMqwAYA209.pdf (2.94 MB, 下載次數: 12)

ID:885241 · 發表于 2021-5-4 15:29

名字不是重點 發表于 2021-5-4 00:18
我這個36V轉3V@3A 的DCDC電路板給你參考一下

嗯嗯謝謝

ID:885241 · 發表于 2021-5-4 15:32

Y_G_G 發表于 2021-5-4 02:32
走線太細,電阻布局不合理,這是高頻電路,走線不好會影響效果
對于這種電路,升壓IC的PDF數據手冊都會有布線 ...

謝謝大神，確實很有幫助，我也看過這個芯片的文檔，但是我看那個沒有這個里的詳細，也沒有布線圖，我看他們公司的b站視頻的，然后就對照視頻照葫蘆畫瓢的畫了一個

ID:143767 · 發表于 2021-5-4 16:33

開關電源板走線很講究的，尤其接地，電感布局等，還要考慮PWM對電路的干擾
