APT30DQ120BG ASEMI快恢復二極管30A 1200V

[復制鏈接]
ID:806209 發表于 2021-5-7 17:45 | 顯示全部樓層 |閱讀模式
編輯:LL
APT30DQ120BG ASEMI快恢復二極管30A 1200V​
型號:APT30DQ120BG
品牌:ASEMI
封裝:TO-247
正向電流:30A
反向耐壓:1200V
恢復時間:26ns
引腳數量:2
芯片個數:1
操作溫度:-55°C~175°C
APT30DQ120BG快恢復二極管廣泛應用于高頻開關電源、變頻器、驅動器等電路,作高頻、低壓、大電流整流二極管、續流二極管、保護二極管使用,或在微波通信等電路中作整流二極管、小信號檢波二極管使用。​
快恢復二極管(簡稱FRD)是一種具有開關特性好、反向恢復時間短特點的半導體二極管,主要應用于開關電源、PWM脈寬調制器、變頻器等電子電路中,作為高頻整流二極管、續流二極管或阻尼二極管使用。 快恢復二極管的內部結構與普通PN結二極管不同,它屬于PIN結型二極管,即在P型硅材料與N型硅材料中間增加了基區I,構成PIN硅片。因基區很薄,反向恢復電荷很小,所以快恢復二極管的反向恢復時間較短,正向壓降較低,反向擊穿電壓(耐壓值)較高。​
采用TO–220或TO–3P封裝的大功率快恢復二極管,有單管和雙管之分。雙管的管腳引出方式又分為共陽和共陰。應用拓?fù)浣Y(jié)構:​

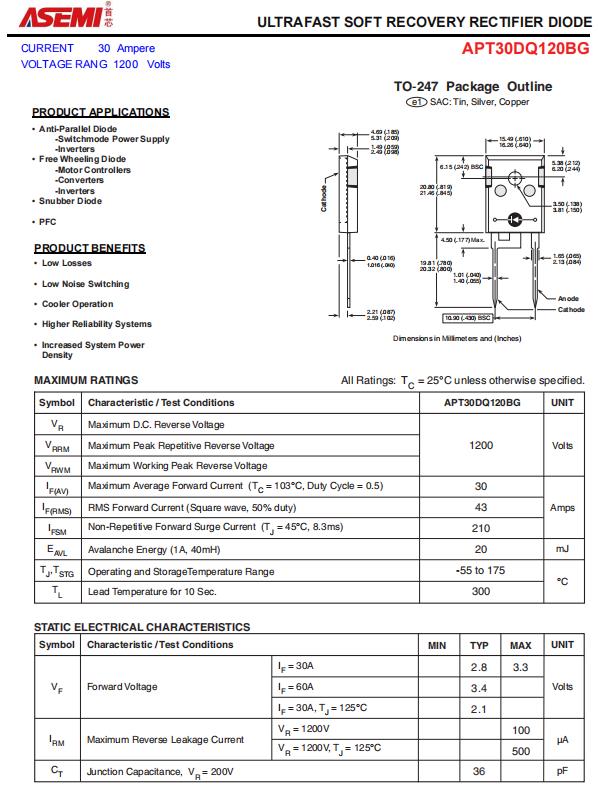

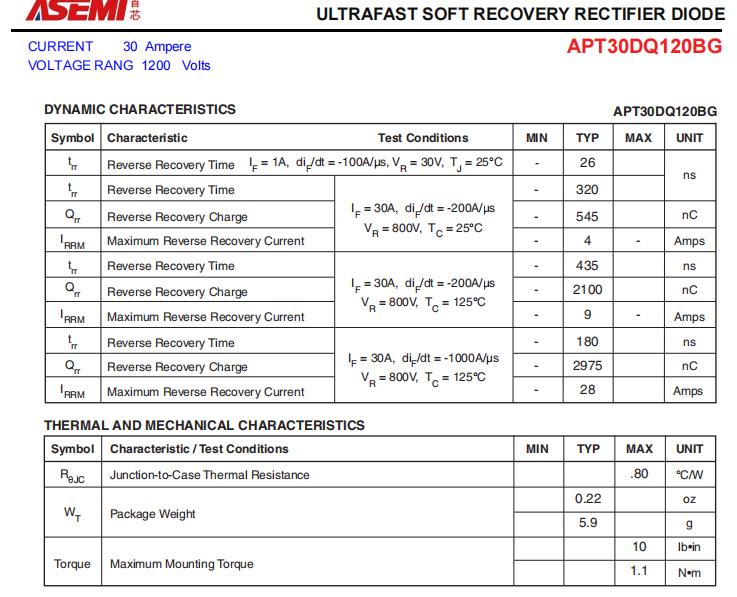

APT30DQ120BG-ASEMI.jpg APT30DQ120BG-ASEMI-1.jpg APT30DQ120BG-ASEMI-2.jpg
