TDA2030音響放大電路設計

設計要求

1）了解集成功率放大器內部電路工作原理，掌握外圍電路的設計與主要參數的測試方法。

2）掌握音響放大器的設計方法。

3）能夠使用電路仿真軟件進行部分電路調試。

2．設計指標：

1）設計一音響放大器，要求具有音調輸出控制，對話筒的輸入信號進行擴音。

2）以集成功放和運放為核心進行設計

3）指標：

已知：VCC=+9V，

話筒模擬輸入電壓為5mV，

負載RL=8歐姆

頻率范圍：50Hz~18KHz

音調控制特性：1KHz處為0分貝，100Hz~10KHz處有上下12分貝的調節范圍。

增益：大于20分貝。額定輸出功率：大于等于1W

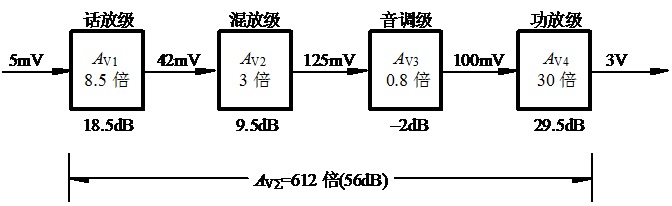

       各級增益分配圖

混合前置放大器的作用是將磁帶放音機輸出的音樂信號與電子混響后的聲音信號混合放大 。

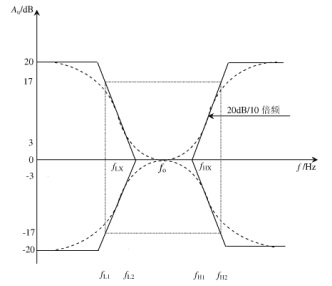

主要是控制、調節音響放大器的幅頻特性，理想的控制曲線如圖所示。

f0（等于1kHz）表示中音頻率，要求增益AV0=0dB

fL1表示低音頻轉折頻率，一般為幾十赫茲

fL2(等于10fL1)表示低音頻區的中音頻轉折頻率

fH1表示高音頻區的中音頻轉折頻率

fH2(等于10fH1)表示高音頻轉折頻率，一般為幾十千赫茲

音調控制器只對低音頻與高音頻的增益進行提升與衰減，中音頻的增益保持0dB不變。因此，音調控制器的電路可由低通濾波器與高通濾波器構成。

音調控制器的電路可由低通濾波器與高通濾波器構成

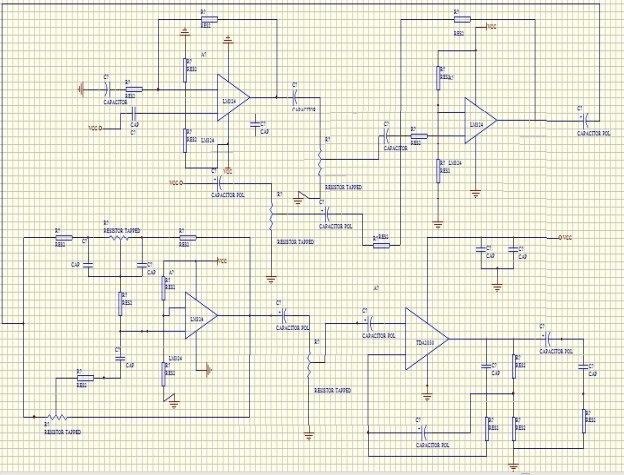

•          總原理圖

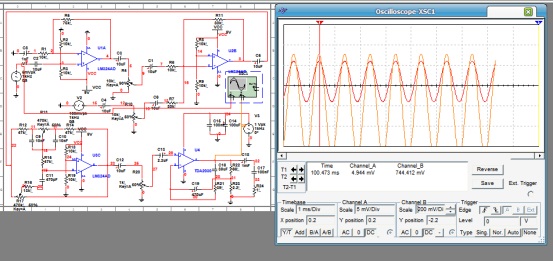

•          仿真波形圖

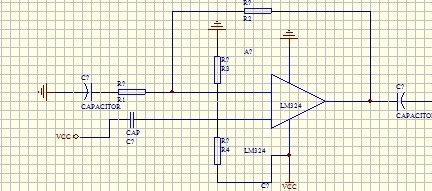

話音放大器

幅頻特性的測量

  話語放大器頻率上下限測試

表1 話語放大器上下限測試結果

混合前置放大器

混合前置放大器的頻率下限測試

混合前置放大器的頻率上限測試

混合前置放在器的頻率上限測試

音調放大器

音調放大器頻率特性

功率放大器

最大不失真輸入輸出波形

完整的Word格式文檔51黑下載地址：

音響放大電路的設計 0805014129 馬瑞.doc (785 KB, 下載次數: 15)
