一款單片機+三極管驅動的溫控小風扇代碼與Proteus仿真原理圖

[復制鏈接]
跳轉到指定樓層
樓主
系統主要設計了一個基于單片機的風扇溫控儀，以單片機和DS18B20傳感器為核心，具有溫度顯示和控制風扇轉速功能DS18B20傳感器，將檢測到的溫度轉化為數字信號，單片機對輸入的數字信號進行分析處理，當溫度高于上限值時，風扇全速旋轉；當溫度低于下限時，風扇停轉；當溫度處于上限值與下限之間時，風扇轉速越慢，。圖1所示為系統設計結構框圖。

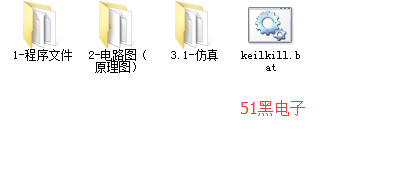

仿真原理圖如下（proteus仿真工程文件可到本帖附件中下載）

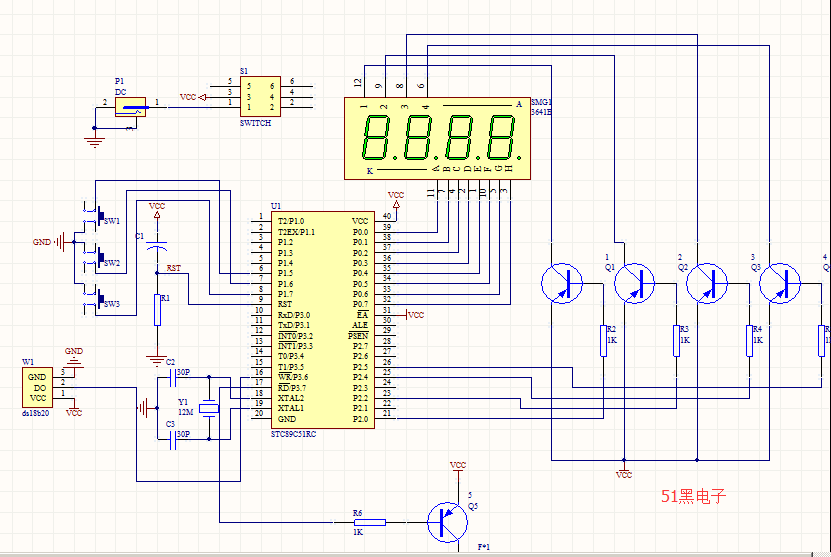

電路原理圖如下：


單片機源程序如下:
  1. #include <reg52.h>
  2. #include <stdio.h>
  3. #include<intrins.h>
  4. #define uchar unsigned char
  5. #define uint unsigned int
  6. sbit dq=P3^6;

  8. sbit w4=P2^6;
  9. sbit w3=P2^4;
  10. sbit w2=P2^2;
  11. sbit w1=P2^0;
  12. sbit dp=P0^7;
  13. sbit fs=P3^7;//風扇接口
  14. sbit key_shezhi=P1^5;
  15. sbit key_jia=P1^6;
  16. sbit key_jian=P1^7;
  17. uchar flag_0;
  18. uint t_max=250,t_max_1=300;
  19. uint count=0;
  20. int wendu,t;
  21. uchar speed;                        //速度變量
  22. void delay(uint z)                                                  //延時函數
  23. {
  24.         uint x,y;
  25.         for(x=z;x>0;x--)
  26.                 for(y=110;y>0;y--);
  27. }
  28. /********************************/
  29. void pro()//按鍵處理函數
  30. {
  31.         if(key_shezhi==0)
  32.         {
  33.                 delay(10);
  34.                 if(key_shezhi==0)
  35.                 {
  36.                         flag_0++;
  37.                         if(flag_0>=3)
  38.                                 flag_0=0;
  39.                         while(!key_shezhi)        ;
  40.                 }
  41.         }
  42. }
  43. /**********************************/
  44. uchar code table[]={
  45. 0xc0,0xf9,0xa4,0xb0, 0x99,0x92,0x82,0xf8, 0x80,0x90,0xbf//0  1  2  3......7  8  9 的字形碼
  46. };
  47. uchar code table1[]={
  48. 0xc7,0x89                                                                //  L    H   的字形碼
  49. };
  50. uint temp,mm;uchar i;float f_temp;


  53. /***********************小延時函數*****************************/
  54. void delay_uint(uint q)
  55. {
  56.         while(q--);
  57. }
  58. /*******************************************************

  60. /***********************18b20初始化函數*****************************/
  61. void init_18b20()
  62. {
  63.         bit q;
  64.         dq = 1;                                //把總線拿高
  65.         delay_uint(1);            //15us
  66.         dq = 0;                                //給復位脈沖
  67.         delay_uint(80);                //750us
  68.         dq = 1;                                //把總線拿高 等待
  69.         delay_uint(10);                //110us
  70.         q = dq;                                //讀取18b20初始化信號
  71.         delay_uint(20);                //200us
  72.         dq = 1;                                //把總線拿高 釋放總線
  73. }

  75. /*************寫18b20內的數據***************/
  76. void write_18b20(uchar dat)
  77. {
  78.         uchar i;
  79.         for(i=0;i<8;i++)
  80.         {                                         //寫數據是低位開始
  81.                 dq = 0;                         //把總線拿低寫時間隙開始
  82.                 dq = dat & 0x01; //向18b20總線寫數據了
  83.                 delay_uint(5);         // 60us
  84.                 dq = 1;                         //釋放總線
  85.                 dat >>= 1;
  86.         }
  87. }

  89. /*************讀取18b20內的數據***************/
  90. uchar read_18b20()
  91. {
  92.         uchar i,wendu;
  93.         for(i=0;i<8;i++)
  94.         {
  95.                 dq = 0;                         //把總線拿低讀時間隙開始
  96.                 wendu >>= 1;         //讀數據是低位開始
  97.                 dq = 1;                         //釋放總線
  98.                 if(dq == 1)                 //開始讀寫數據
  99.                         wendu |= 0x80;
  100.                 delay_uint(5);         //60us        讀一個時間隙最少要保持60us的時間
  101.         }
  102.         return wendu;                 //返回?cái)?shù)據
  103. }

  105. /*************讀取溫度的值 讀出來的是小數***************/
  106. uint read_temp()
  107. {
  108.         uint wendu;
  109.         uchar low;                           //在讀取溫度的時候如果中斷的太頻繁了，就應該把中斷給關了，否則會影響到18b20的時序
  110.         init_18b20();                   //初始化18b20
  111.         write_18b20(0xcc);           //跳過64位ROM
  112.         write_18b20(0x44);           //啟動一次溫度轉換命令
  113.         delay_uint(50);                   //500us

  115.         init_18b20();                   //初始化18b20
  116.
  117.         write_18b20(0xcc);           //跳過64位ROM
  118.         write_18b20(0xbe);           //發出讀取暫存器命令
  119.
  120.         EA = 0;
  121.         low = read_18b20();           //讀溫度低字節
  122.         wendu = read_18b20();  //讀溫度高字節
  123.         EA = 1;
  124.         wendu <<= 8;                   //把溫度的高位左移8位
  125.         wendu |= low;                   //把讀出的溫度低位放到value的低八位中
  126.         wendu *= 0.625;               //轉換到溫度值 小數
  127.         return wendu;                   //返回讀出的溫度 帶小數
  128. }
  129. void display0()
  130. {
  131.         P0=0xff;//消隱
  132.         w1=0;                                //選通第一位數碼管
  133.         if(speed>5)                        //如果speed的值>5則檔位顯示speed-5，比如speed=6，則顯示1檔
  134.         P0=table[speed-5];//顯示檔位
  135.         else                                //否則speed的值如果小于5，則顯示0檔
  136.         P0=table[0];//顯示檔位
  137.         delay(2);//延遲一會
  138.         w1=1;//關閉第一位數碼管
  139.
  140.         P0=0xff;//第二位數碼管的顯示原理及方法同上
  141.         w2=0;
  142.         P0=0xbf;//顯示-
  143.         delay(2);
  144.         w2=1;
  145.
  146.         P0=0xff;
  147.         w3=0;
  148.         P0=table[wendu/100];//顯示溫度十位

  150.         delay(2);
  151.         w3=1;
  152.
  153.         P0=0xff;
  154.         w4=0;
  155.         P0=table[wendu%100/10];//顯示溫度各位
  156.         delay(2);
  157.         w4=1;
  158. }
  159. void zi_dong()//自動溫控模式
  160. {
  161. //        此函數的目的是將上限和下限的差值平均為5份，每一份對應一個速度值                14-25
  162.         if(wendu<t_max)                                                                                                                   //溫度小于下限
  163.         speed=0;                                                                                                                           //速度0檔
  164.         else if(wendu>=t_max&&(wendu<(uint)((t_max_1-t_max)/4+t_max)))                                           //溫度大于下限并且小于（上限減去下限）除以4加下限
  165.         speed=6;                                                                                                                           //6檔                14-16.75          14-15
  166.         else if((wendu>=(uint)((float)(t_max_1-t_max)/4+t_max))&&(wendu<(uint)((float)(t_max_1-t_max)/2+t_max)))           //溫度大于 （上限減去下限）除以4加下限  并且小于（上限減去下限）除以2加下限
  167.         speed=7;                                                                                                                           //7檔                16-19.5                  16-18
  168.         else if((wendu>=(uint)(t_max_1-t_max)/2+t_max)&&(wendu<(uint)((float)((float)(t_max_1-t_max)/4)*3+t_max)))   //溫度大于 （上限減去下限）除以2加下限  并且小于（上限減去下限）除以4乘以3加下限
  169.         speed=8;                                                                                                                           //8檔                19-22.25          19-21
  170.         else if((wendu>=(uint)((float)((float)(t_max_1-t_max)/4)*3+t_max))&&wendu<t_max_1)                                   //溫度大于 （上限減去下限）除以4乘以3加下限  并且小于上限
  171.         speed=9;                                                                                                                           //9檔                22-24                  22-24
  172.         else if(wendu>=t_max_1)                                                                                                   //大于上限
  173.         speed=10;                                                                                                                           //10檔                >25
  174. }
  175. /***************************************/
  176. void fengshan()
  177. {
  178.                 uchar m;
  179.         if(m<speed)                          //m值小于speed
  180.         fs=0;                                  //打開風扇
  181.         else if(m>=speed)          //否則
  182.         fs=1;                                  //關閉風扇

  184.         m++;                                  //m加
  185.         if(m>=10)                          //m極愛到10，也就是2ms
  186.         m=0;
  187. }

  189. /**************************************/
  190. /**************************************/
  191. void display1()
  192. {
  193.         P0=0xff;//消隱
  194.         w1=0;//選通第一位數碼管
  195.         P0=table1[0];//顯示   L
  196.         delay(2);//延遲一會
  197.         w1=1;//關閉第一位數碼管
  198.
  199.         P0=0xff;//第二位數碼管顯示方法及原理同上
  200.         w2=0;
  201.         P0=0xbf;//顯示  -
  202.         delay(2);
  203.         w2=1;
  204.
  205.         P0=0xff;
  206.         w3=0;
  207.         P0=table[t_max/100];//顯示設置下限值的十位

  209.         delay(2);
  210.         w3=1;
  211.
  212.         P0=0xff;
  213.         w4=0;
  214.         P0=table[t_max%100/10];//顯示設置下限值的個位
  215.         delay(2);
  216.         w4=1;
  217. }
  218. /**************************************/
  219. void display2()
  220. {
  221.         P0=0xff;
  222.         w1=0;
  223.         P0=table1[1];//顯示  H
  224.         delay(2);
  225.         w1=1;
  226.
  227.         P0=0xff;
  228.         w2=0;
  229.         P0=0xbf;//顯示  -
  230.         delay(2);
  231.         w2=1;
  232.
  233.         P0=0xff;
  234.         w3=0;
  235.         P0=table[t_max_1/100];//顯示設置上限值得十位

  237.         delay(2);
  238.         w3=1;
  239.
  240.         P0=0xff;
  241.         w4=0;
  242.         P0=table[t_max_1%100/10];//顯示設置上限值得個位
  243.         delay(2);
  244.         w4=1;
  245. }

  247. /***************************************/
  248. void shezhi()
  249. {
  250.         if(flag_0==1)//flag_0==0時，為正常顯示。等于1時，為設置下限位值。等2時為設置上限為置
  251.         {
  252.                 if(key_jia==0)//當設置下限位值時，按下加鍵
  253.                 {
  254.                         delay(10);//延遲消抖
  255.                         if(key_jia==0)//確認加鍵已按下
  256.                         {
  257.                                 t_max=t_max+10;//對下限位值每次加10
  258.                                 if(t_max>=t_max_1)                                //防止低溫度高于高溫度//如果下限位值設置時超過了上限位置
  259.                                         t_max=t_max_1-10;                                 //則讓下限位值-10
  260.                                 while(!key_jia);//松手檢測
  261.                         }
  262.                 }
  263.                 if(key_jian==0)//如果鍵鍵按下了，同上
  264.                 {
  265.                         delay(10);
  266.                         if(key_jian==0)
  267.                         {
  268.                                 t_max=t_max-10;
  269.                                 while(!key_jian);
  270.                         }
  271.                 }
  272.         }
  273.         if(flag_0==2)//對上限位設置時
  274.         {
  275.                 if(key_jia==0)
  276.                 {
  277.                         delay(10);
  278.                         if(key_jia==0)
  279.                         {
  280.                                 t_max_1=t_max_1+10;
  281.                                 while(!key_jia);
  282.                         }
  283.                 }
  284.                 if(key_jian==0)
  285.                 {
  286.                         delay(10);
  287.                         if(key_jian==0)
  288.                         {
  289.                                 t_max_1=t_max_1-10;
  290.                                 if(t_max_1<=t_max)                         //防止高溫度小于低溫度
  291.                                         t_max_1=t_max+10;
  292.                                 while(!key_jian);
  293.                         }
  294.                 }
  295.         }
  296. }
  297. void display()
  298. {
  299.                 if(flag_0==0)//flag_0==0時，為正常顯示。等于1時，為設置下限位值。等2時為設置上限為置
  300.                         display0();//正常顯示
  301.                 else if(flag_0==1)
  302.                         display1();//設置下限時的顯示
  303.                 else if(flag_0==2)
  304.                         display2();        //設置上限時的顯示
  305. }
  306. void main()
  307. {
  308.         while(1)
  309.         {

  311.
  312.                 read_18b20();//讀取溫度傳感器中的數據
  313.
  314.                 t=read_temp();//把讀出的數據賦給t
  315.                 if(t>=0&&t<=1250)  //溫度合法范圍，不在這個范圍就是沒有獲取到合適的值
  316.                 {
  317.                         wendu=t;
  318.                 }
  319.                 pro();//按鍵處理
  320.                 display();//顯示處理
  321.                 shezhi();//設置按鍵處理
  322.                 fengshan();//風扇處理
  323.                 zi_dong();//自動擋風扇處理
  324.         }
  325. }
復制代碼

全部資料51hei下載地址：
小風扇.7z (269.68 KB, 下載次數: 36)

評分

參與人數 1黑幣 +50 收起 理由
admin + 50 共享資料的黑幣獎勵！

查看全部評分

分享到:  QQ好友和群QQ好友和群 QQ空間QQ空間 騰訊微博騰訊微博 騰訊朋友騰訊朋友
收藏收藏2 分享淘帖 頂頂 踩踩
回復

使用道具 舉報

本版積分規則

手機版|小黑屋|51黑電子論壇 |51黑電子論壇6群 QQ 管理員QQ:125739409;技術交流QQ群281945664

Powered by 單片機教程網

快速回復 返回頂部 返回列表
