按圖焊完后為啥LCD1602為啥不亮

ID:907044 · 發表于 2021-5-18 19:53

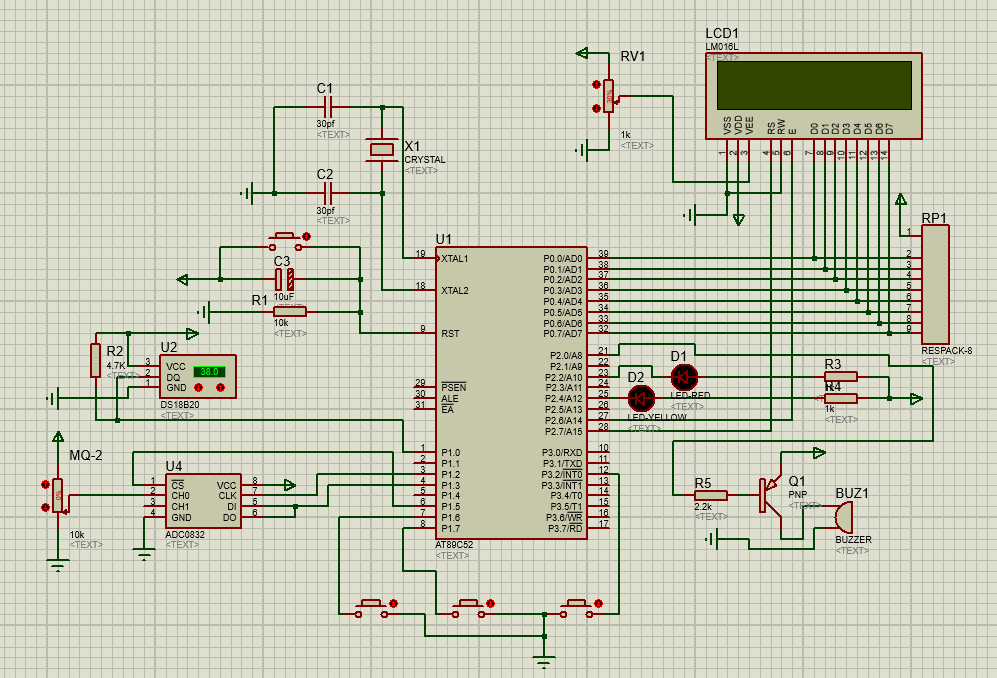

按圖焊完后LCD1602為啥不亮？

ID:328014 · 發表于 2021-5-18 21:57

是不是沒有接電源或者接反了?LCD1602不接單片機都可以亮背光的,你這背光都不亮一多半是電源的問題

ID:907044 · 發表于 2021-5-18 22:01

51hei團團 發表于 2021-5-18 21:57
是不是沒有接電源或者接反了?LCD1602不接單片機都可以亮背光的,你這背光都不亮一多半是電源的問題

焊完后。調完程序?yàn)樯禠CD可以亮，但無顯示調的字

ID:88256 · 發表于 2021-5-18 22:04

r123456789 發表于 2021-5-18 22:01
焊完后。調完程序?yàn)樯禠CD可以亮，但無顯示調的字

背光會亮無顯示，對比度調了沒有？仿真會顯示嗎？

ID:1096922 · 發表于 2023-10-26 20:23

lcd1602背光正負極接反了有沒有影響

ID:517951 · 發表于 2023-10-27 07:55

背光正負焊反了, 不會導致東西壞, 但是背光不亮, 顯示屏即使有顯示了, 也看不到.

ID:1097337 · 發表于 2023-10-27 07:56

一個是背光，一個是對比度。樓主好好檢查下吧。

ID:155507 · 發表于 2023-10-27 10:29

仿真上沒問題不代表實物上也能正常運行，Proteus與keil的聯調將硬件仿真的過程完美展現。但是模擬結果只能作為參考，因?yàn)閷?shí)際電路中有太多的誤差，所以會導致最后的東西做出來可能不是模擬的結果。


建議你檢查電路是否存在虛焊
可能產生的問題如下：
1、I/O口與LCD的數據口方向焊反
2、LCD的RS、RW、E的控制I/O口在程序編輯時定義錯誤
3、程序錯誤

4、可能是P0口上拉排阻弄反了
5、可能是電位器壞了
6、有些開發板配的LCD1602模組只能跟開發板對應的程序才能工作。

調一下對比度看看有沒有用，沒用看看接線對不對，另外通信是否可行的

ID:1097455 · 發表于 2023-10-27 10:51

檢查一下焊接是否虛焊單片機腳位連接是否正確，配置是否正確
