SPI讀取傳感器ID值時，SCK和MOSI波形正確。MISO的波形很奇怪

ID:895436 · 發表于 2021-5-31 17:52

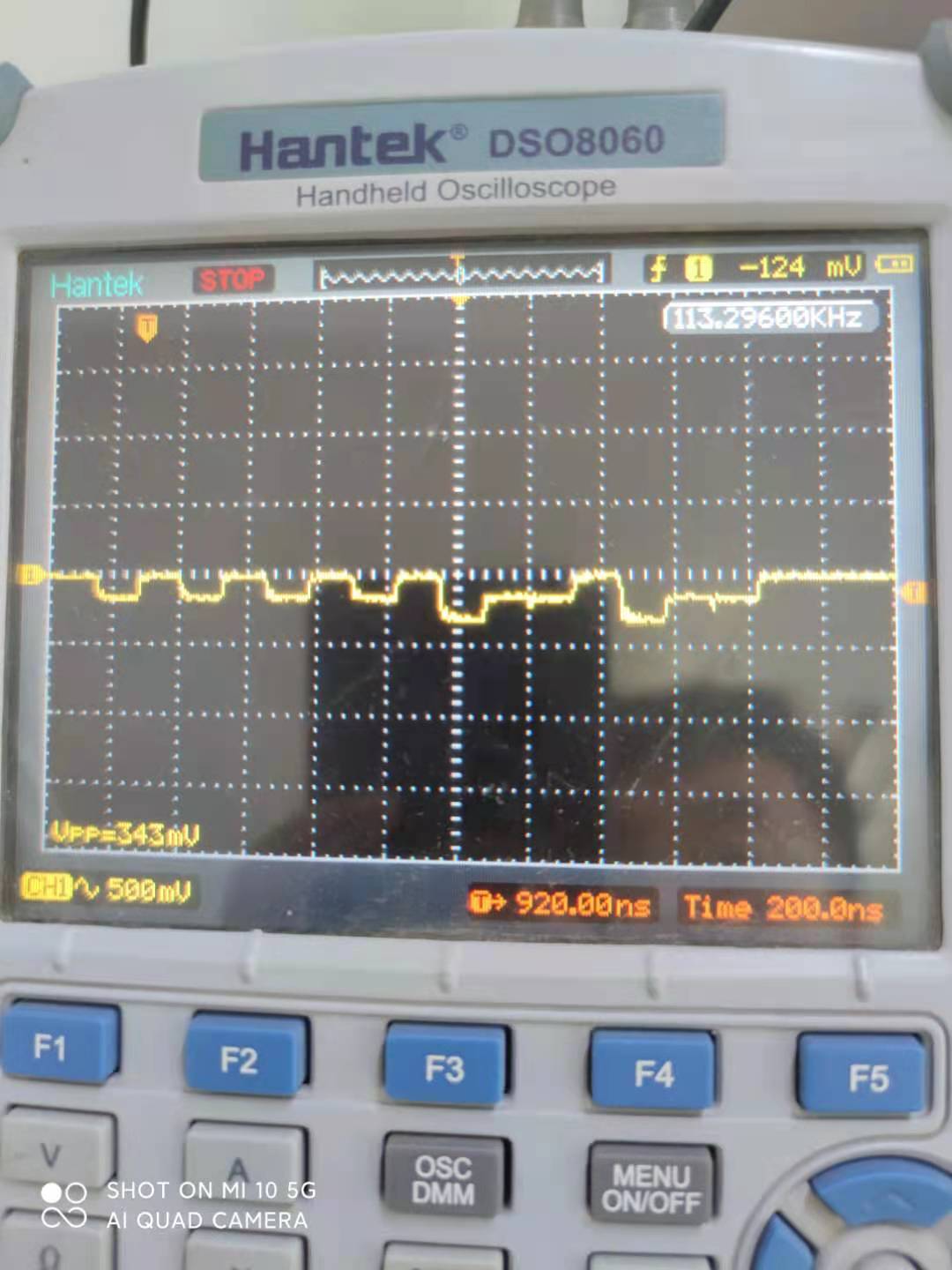

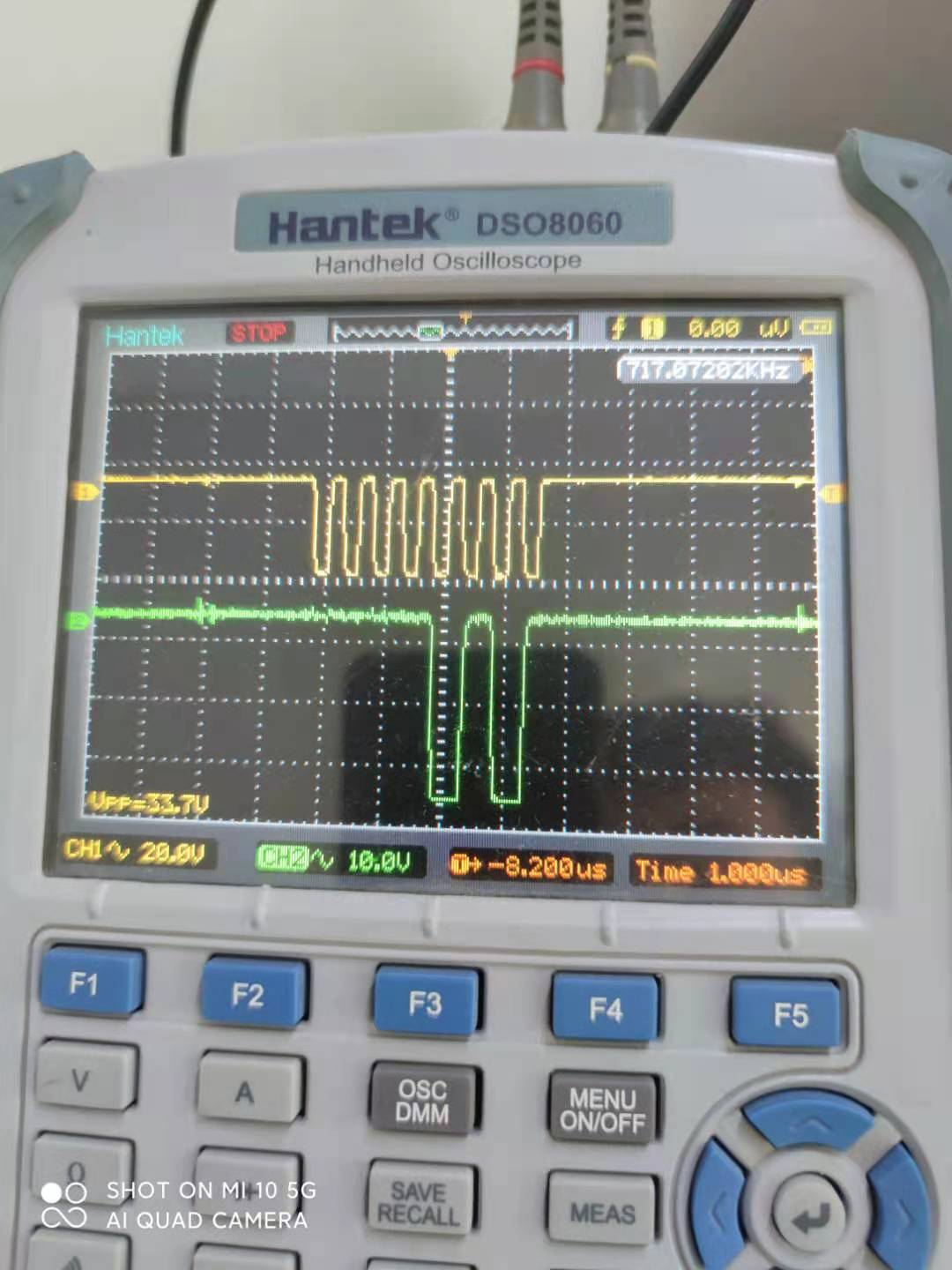

SPI讀取傳感器ID值時，返回值一直是0x00或0xFF,將讀取ID值程序放入while(1)循環，用示波器觀察,SCK和MOSI波形正確，MISO的波形很小。放大好多才能看見，而且不正確，有了解的大佬麻煩指點指點

ID:827243 · 發表于 2021-6-1 09:34

這示波器看不懂，為啥都是負電壓，而且是-40V，你用的是衰減的表棒么？用正常方法再量一次比較好。
不過看MISO波形，估計是沒加上拉電阻。

ID:895436 · 發表于 2021-6-1 09:59

daemondong 發表于 2021-6-1 09:34
這示波器看不懂，為啥都是負電壓，而且是-40V，你用的是衰減的表棒么？用正常方法再量一次比較好。
不過 ...

感謝回復，我用的是衰減10倍的，上拉電阻加多大的合適啊

ID:827243 · 發表于 2021-6-1 10:25

4.7K到10K應該都可以

ID:895436 · 發表于 2021-6-1 11:05

daemondong 發表于 2021-6-1 10:25
4.7K到10K應該都可以

我這是一主多從，一個SPI帶的四個傳感器，是每個從機加一個，還是只加一個就行呢？SPI的其他三根線不用加嗎？

ID:827243 · 發表于 2021-6-1 12:19

沒做過一主多從的，我的建議是MISO接上拉，一個就好，每個從機的CS也接上拉，安全點。

ID:895436 · 發表于 2021-6-1 15:07

daemondong 發表于 2021-6-1 12:19
沒做過一主多從的，我的建議是MISO接上拉，一個就好，每個從機的CS也接上拉，安全點。

謝謝回復，我先試試

ID:981939 · 發表于 2021-11-17 19:25

你好，我最近也出現了同樣的問題，請問您最后是怎么解決的，能否指導指導

ID:446156 · 發表于 2021-11-18 09:17

daemondong 發表于 2021-6-1 09:34
這示波器看不懂，為啥都是負電壓，而且是-40V，你用的是衰減的表棒么？用正常方法再量一次比較好。
不過 ...

SPI加個毛線的上拉電阻，很明顯是單片機的MISO沒有配置成輸入，沒燒芯片就算不錯了

ID:446156 · 發表于 2021-11-18 09:18

xybbbb 發表于 2021-11-17 19:25
你好，我最近也出現了同樣的問題，請問您最后是怎么解決的，能否指導指導

IO口沒有配置對，MISO要配置成輸入

ID:624769 · 發表于 2021-11-18 12:09

大多SPI的芯片，MISO是沒有驅動力的，所以，MISO是需要配上拉電阻的。
而由于大多SPI芯片，多不是5V, 所以原則上，單片機端MISO需要配制成輸入，或者像89C51這種不能配制端口模式的，要接在P0的開漏口上，而MISO的上拉，是從機原則，即上拉到從機的VCC，即從機是3.3V就上拉到3.3V,從機是1.8V就上拉到1.8V，從機是5V就上拉到5V, 一切以從機為準。
而一主多從模式，也要避免不同電壓從機混合連接，如果不得不混聯，需要分別用二級管和三級管隔離，

ID:57657 · 發表于 2021-11-18 17:37

捕捉數字信號建議用邏輯分析儀，還可以分析協議具體數據，示波器可能不準確。
