概述：

本USB轉TTL模塊主要采用PL2303HX芯片，28腳貼片SOIC封裝，工作頻率為12MHZ，符合USB 2.0通信協議，可以直接將USB信號轉換成串口信號，波特率從75～1228800，有22種波特率可以選擇，并支持5、6、7、8、16共5種數據比特位，本模塊經過多次復雜環境試驗驗證性能穩定，先開源所有原理圖和PCB源文件以及BOM表和PL2303驅動，便于廣大工控和單片機愛好者自己DIY制作。

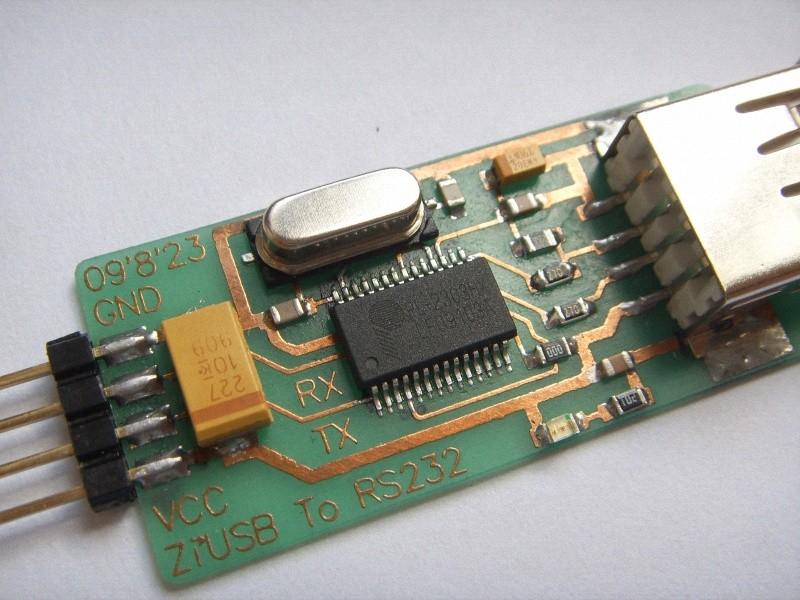

實物圖紙展示：

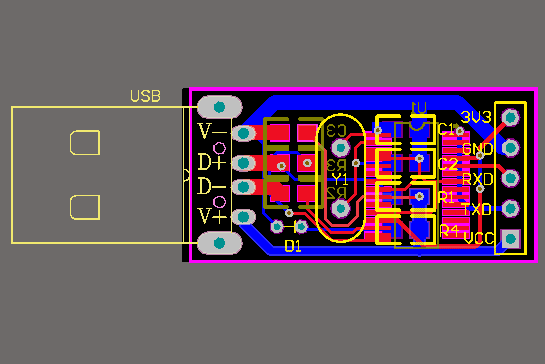

PCB圖紙展示：

ID:820198 · 發表于 2021-6-7 11:26

看見有一條線漏連了，我自己連上了，謝謝分享

ID:932005 · 發表于 2021-7-4 15:16

1746722427 發表于 2021-6-7 11:26
看見有一條線漏連了，我自己連上了，謝謝分享

你好，請問是哪條線呢？

ID:328558 · 發表于 2021-7-5 14:02

wonghungben 發表于 2021-7-4 15:16
你好，請問是哪條線呢？

C5旁邊那條用一個0R電阻連上來
