基于單片機的藍牙智能家居原理圖分享

[復制鏈接]
ID:900766 發表于 2021-6-4 11:41 | 顯示全部樓層 |閱讀模式
設計簡介
本設計是基于單片機的藍牙智能家居的設計，主要實現以下功能：
  • 可實現遠程遙控加濕器開關
  • 可實現遠程遙控空調開關
  • 可實現遠程遙控?zé)崴鏖_關
  • 可實現遠程遙控門開關
  • 可實現遠程遙控窗簾開關
  • 可實現遠程遙控客廳燈、臥室燈、衛生間燈開關
  • 可實現遠程遙控蜂鳴器開關
資料預覽

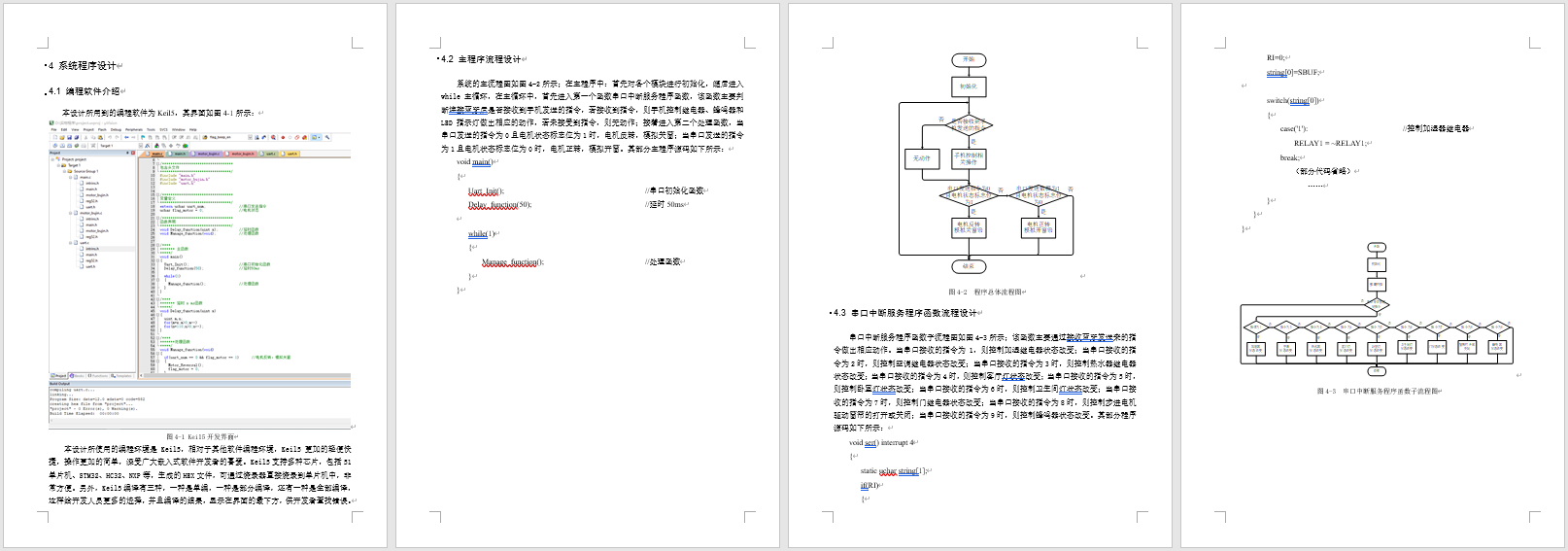

總體資料：

系統框圖：

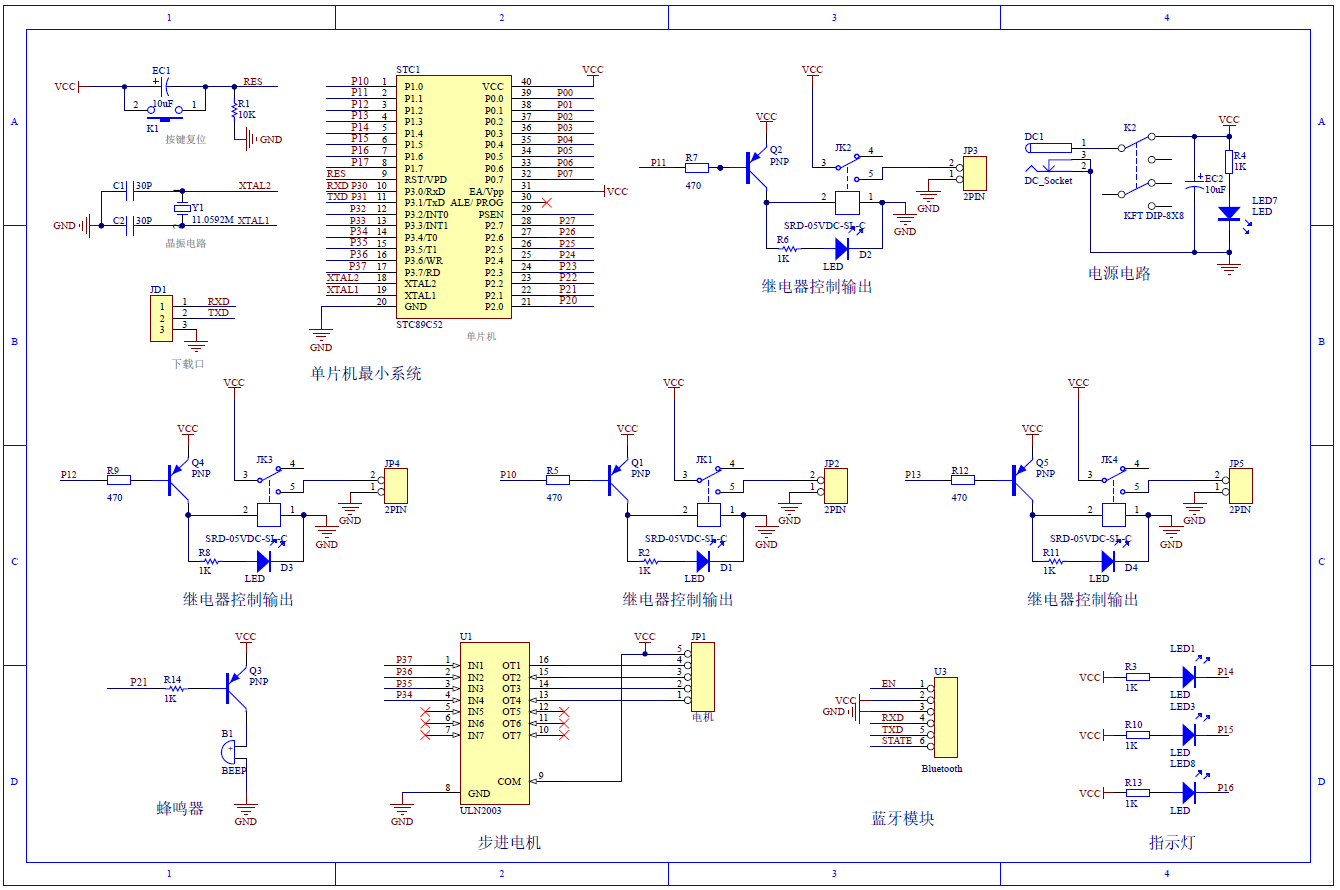

原理圖:

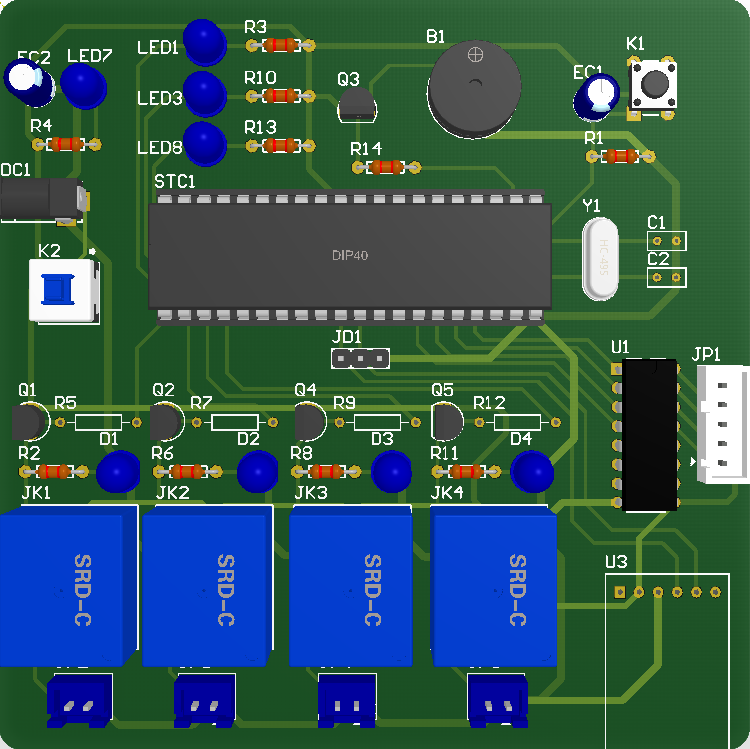

PCB圖：

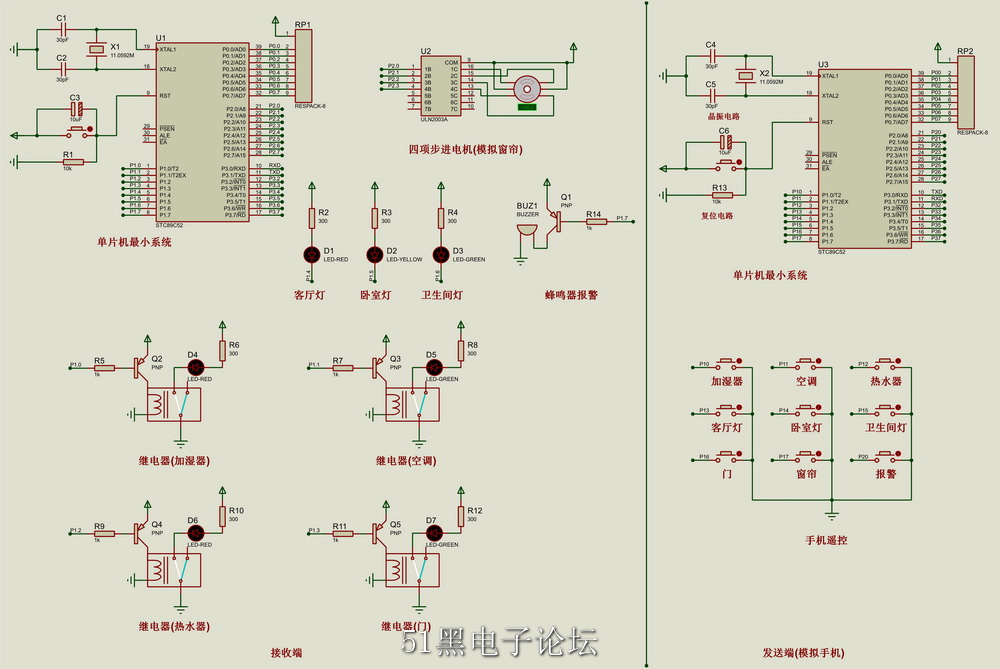

仿真圖：
軟件設計：


回復

使用道具 舉報

ID:328014 發表于 2021-6-4 16:15 | 顯示全部樓層
樓主能分享一下PCB 程序的工程文件嗎?
