SL8210 低功耗、高效率同步升壓變換器
概述
SL8210是一款具有僅有6uA靜態電流的同步升壓變換器。
SL8210在PFM的基礎上采用了自主專利技術，一方面消除了變換器輸出電容ESR對穩定性的影響，提高了輸出電壓的穩態精度；另一方面，使系統的工作頻率高達1.2MHz，同時又能保持超低的靜態電流，實現最高的效率。
SL8210輸出電壓可進行內部調節，實現從1.8V至5.0V的固定輸出電壓，調解步進為0.1V。
SL8210僅需三個外圍元件即可達到所需輸出電壓，比ing支持小型外部電感器和輸出電容器。
SL8210采用肖特基二極管也可支持高輸出電流應用。
SL8210采用SOT23、SOT23-5和SOT89-3封裝。
特點
最高效率：95%
最高工作頻率：1.2MHz
超低啟動電壓：0.65V@Io=1mA
VOUT腳靜態電流：6uA@VOUT=3.4V
VIN輸入靜態電壓：12uA@VIN=1.8V
輸出電壓可選：1.8V～5.0V@step=0.1V
輸出電壓精度：±2.5%
寬輸入電壓范圍：0.65V～5.0V
低波紋、低噪聲：±10mV@Io=50mA
應用領域
1~3節堿性電池或鎳氫電池供電應用
電子詞典、數碼相機、LED手電筒、LED燈
血壓計、MP3、遙控玩具
無線耳機、無線鼠標鍵盤、防丟器，汽車防盜器
充電器、VCR、PDA等手持電子設備

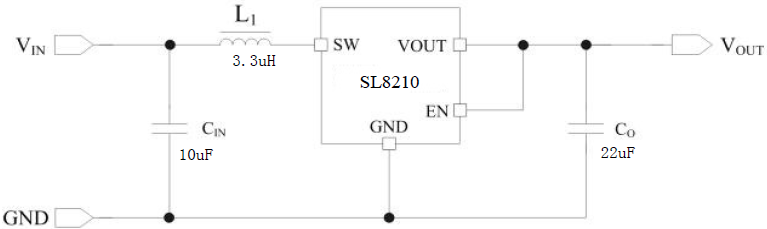

應用電路圖
|
|
