由于本人重裝系統忘記保存已經寫好的工程，導致各部分材料丟失，求大神幫幫我！
設計要求
所設計的數字溫度計應具有如下功能：
將溫度顯示在LCD1602上。
當溫度超過或低于設定的閾值時，能夠通過LED閃爍報警。

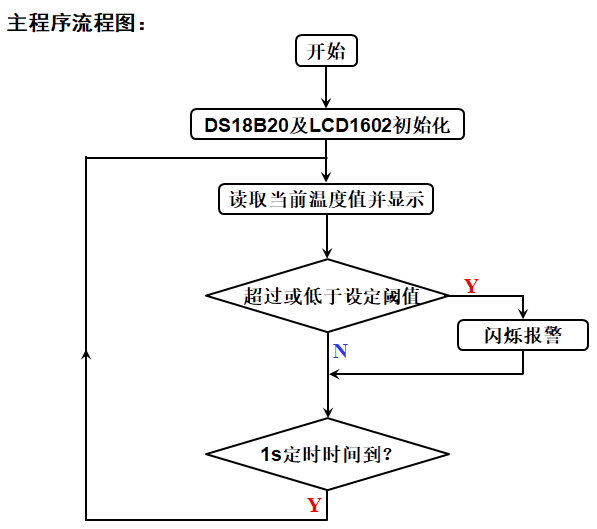

設計思路：
采用單總線數字溫度傳感器DS1302提供溫度值。顯示模塊采用LCD1602，將溫度顯示在第1行。溫度超過或低于設定的閾值，分別用兩個LED進行閃爍報警
DS18B20內有9個字節的高速暫存器RAM單元，說明：第1字節和第2字節是單片機發給DS18B20溫度轉換命令后，經轉換所得的溫度值，以兩字節補碼形式存放其中。一般情況下，用戶多使用第1字節和第2字節。單片機通過單總線可讀得該數據，讀取時低位在前，高位在后。第3、4字節分別是由軟件寫入用戶報警的上下限值TH和TL。第5字節為配置寄存器，用來配置DS18B20的測溫分辨率，第6、7、8字節未用，為全1。第9字節是前面所有8個字節的CRC碼，用來保證正確通信。
配置寄存器（第5字節）各位的定義如下：最高位TM出廠時已被寫入0，用戶不能改變；低5位都為1；R1和R0用來設置分辨率：DS18B20的轉換時間與分辨率有關。當設定分辨率為9位時，轉換時間為93.75ms；……；當設定分辨率為12位時，轉換時間為750ms。
DS18B20內有9個字節的高速暫存器RAM單元，說明：第1字節和第2字節是單片機發給DS18B20溫度轉換命令后，經轉換所得的溫度值，以兩字節補碼形式存放其中。一般情況下，用戶多使用第1字節和第2字節。單片機通過單總線可讀得該數據，讀取時低位在前，高位在后。第3、4字節分別是由軟件寫入用戶報警的上下限值TH和TL。第5字節為配置寄存器，用來配置DS18B20的測溫分辨率，第6、7、8字節未用，為全1。第9字節是前面所有8個字節的CRC碼，用來保證正確通信。配置寄存器（第5字節）各位的定義如下：最高位TM出廠時已被寫入0，用戶不能改變；低5位都為1；R1和R0用來設置分辨率：DS18B20的轉換時間與分辨率有關。當設定分辨率為9位時，轉換時間為93.75ms；……；當設定分辨率為12位時，轉換時間為750ms。
當DS18B20采集的溫度為+125℃時，輸出為07D0H，則有：
實際溫度=(07D0H)/16=(0×163 +7×162 +13×161 +0×160)/16= 125℃當DS18B20采集的溫度為− 55℃時，輸出為FC90H，由于是補碼，需要先將11位數據（符號位不變，也不參加運算）減1取反得0370H。則有：
實際溫度=(0370H)/16=(0×163+ 3×162+ 7×161 + 0×160)/16=55℃
注意：負號則需要對采集的溫度的結果數據進行判斷后，再予以顯示。
|
|
500 黑幣
