315_433M發射接收模塊2262_2272電路圖 220V交流轉直流電路實測結果

ID:424598 · 發表于 2021-7-10 19:21

315_433發射接收模塊買了好久(以上圖片來源于某一個寶),一直找不到好的電路圖,論壇里也有一些,但看不太懂
最近逛某一個寶時發現一張電路圖,就自己動手測試,也遇到了些坑,現將測試成功的結果分享
以下電路圖用win10的畫圖工具(不喜勿噴)非專業人士,不懂用電路圖工具

交流轉直流

以上是220V經整流后轉5V電路, 重要的事情說三遍
交流危險, 注意安全!!!
交流危險, 注意安全!!!
交流危險, 注意安全!!!

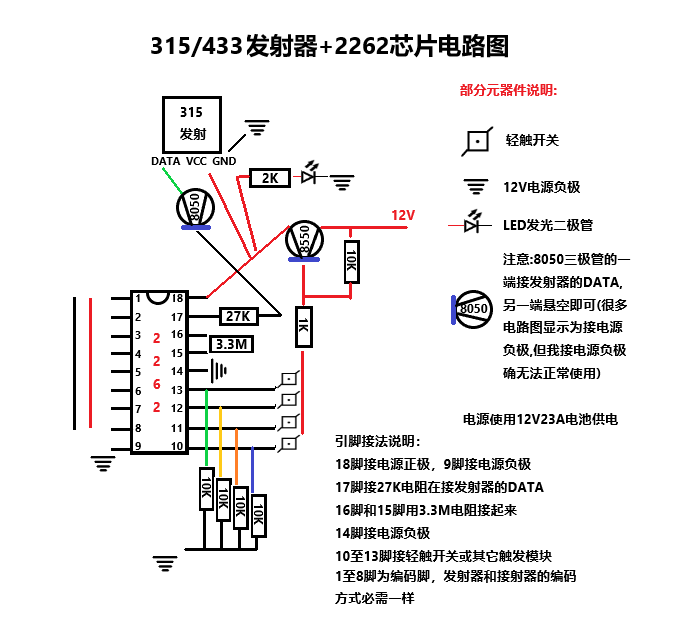

發射電路

接收電路

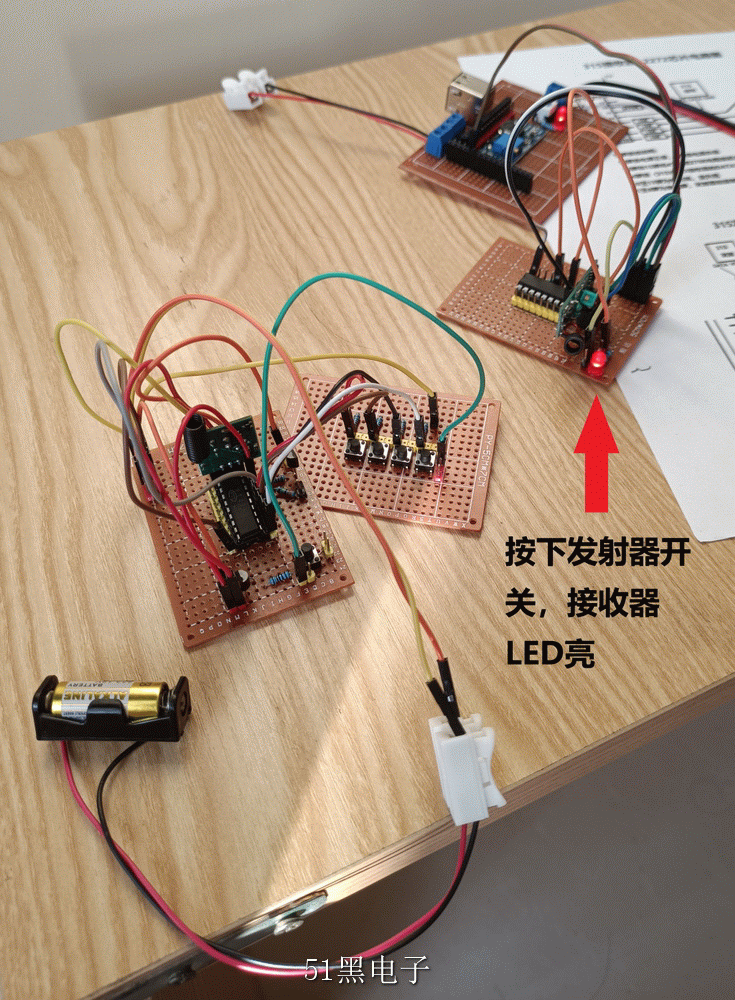

實測圖1

實測圖2

實測圖3

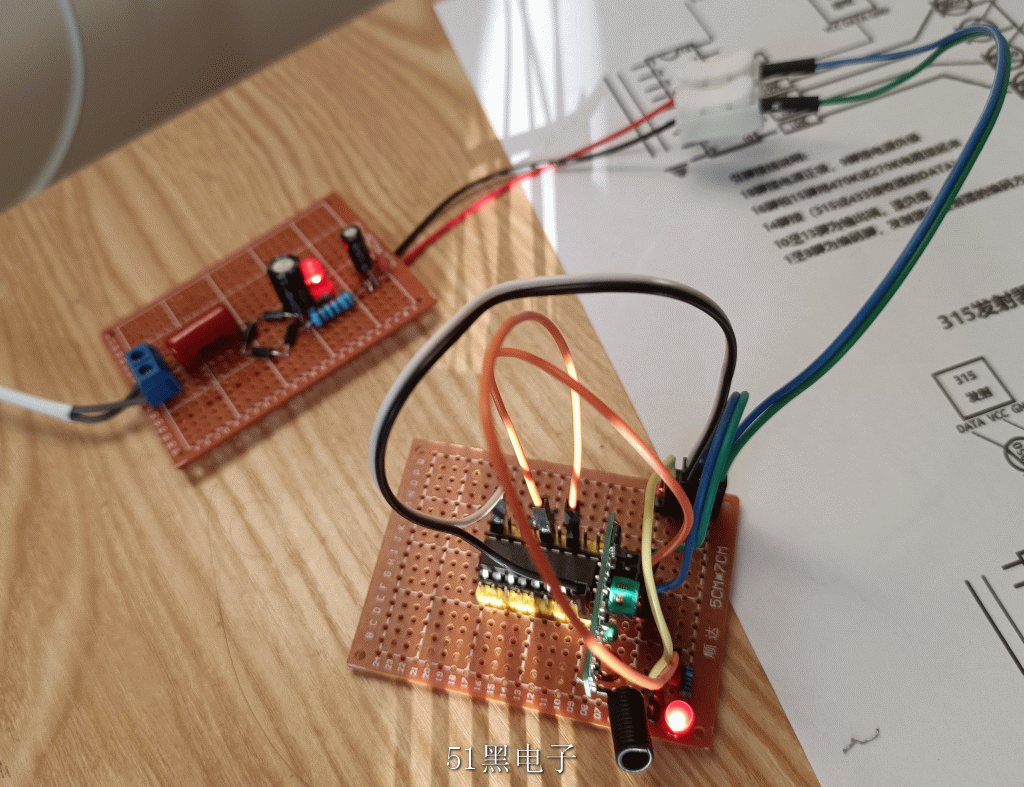

交流轉直流供電示例

實測圖4

交流轉直流電路特寫
