Proteus仿真stm32CubeIDE+外部中斷

[復制鏈接]
跳轉到指定樓層
樓主
ID:804935 發表于 2021-7-12 22:02 | 只看該作者 |只看大圖 回帖獎勵 |倒序瀏覽 |閱讀模式
## 描述

按下按鈕亮,松開滅,通過外部中斷

## proteus設置

選用芯片stm32f103,設置好電氣網絡

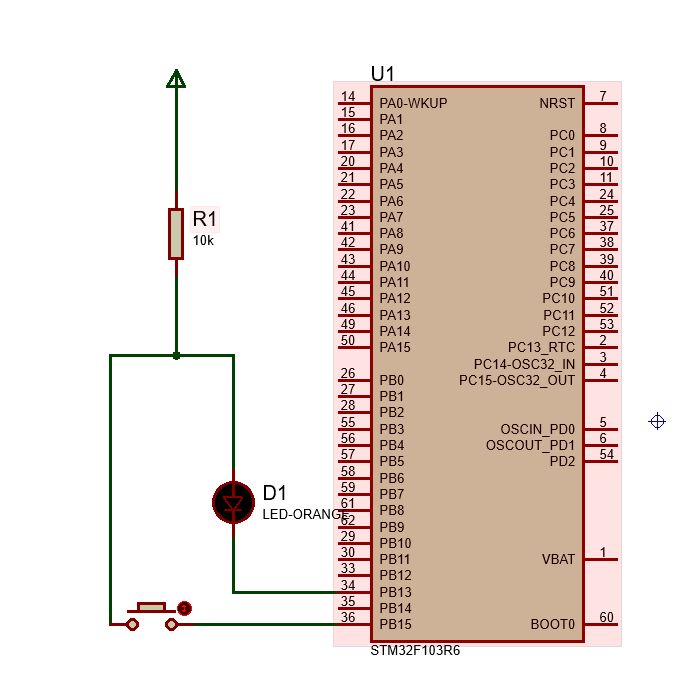

按照如圖所示連線(想要怎么連都可以)



## CuBEIDE配置

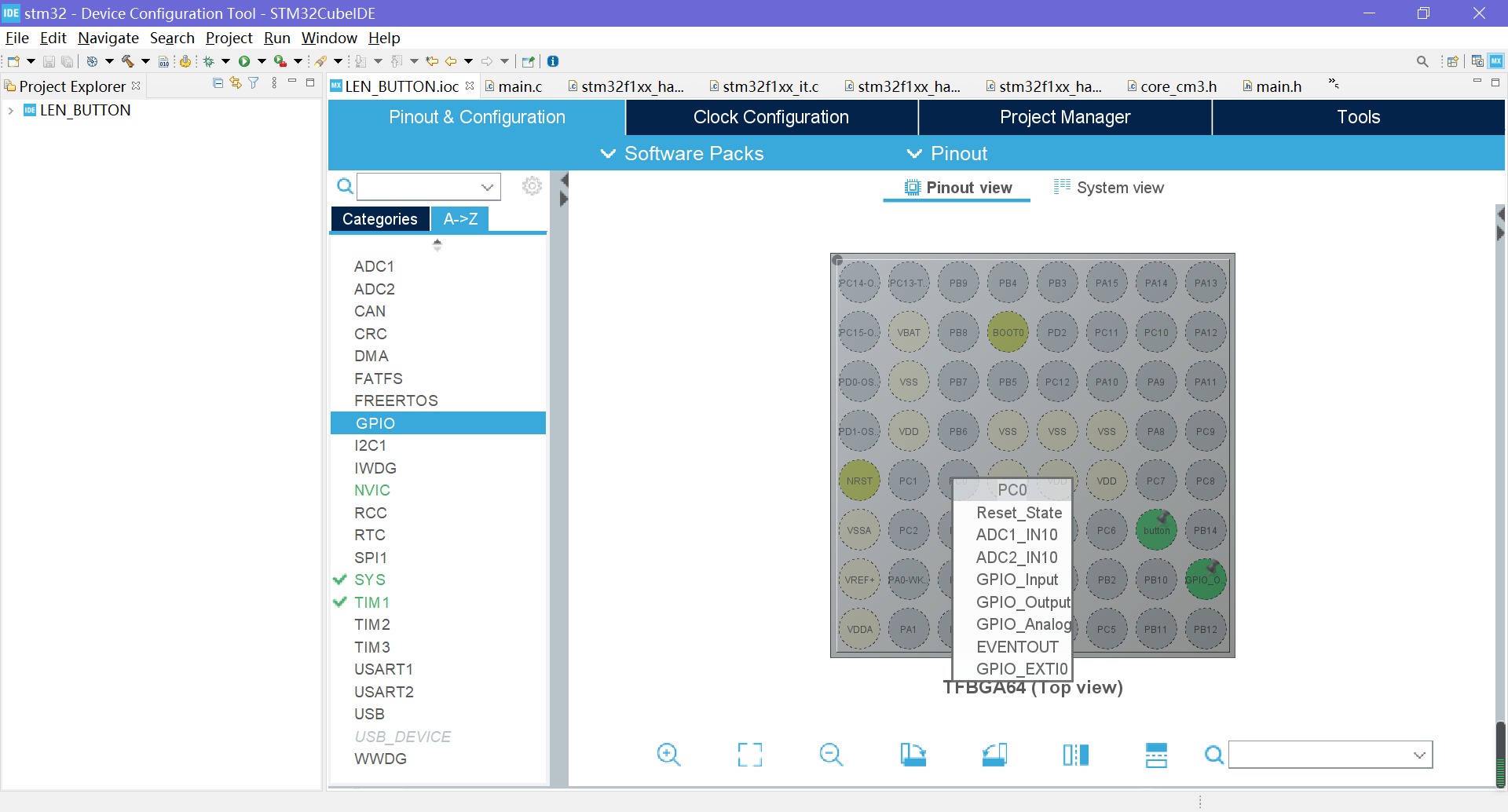

配置引腳,PB15EXTI,PB13輸出

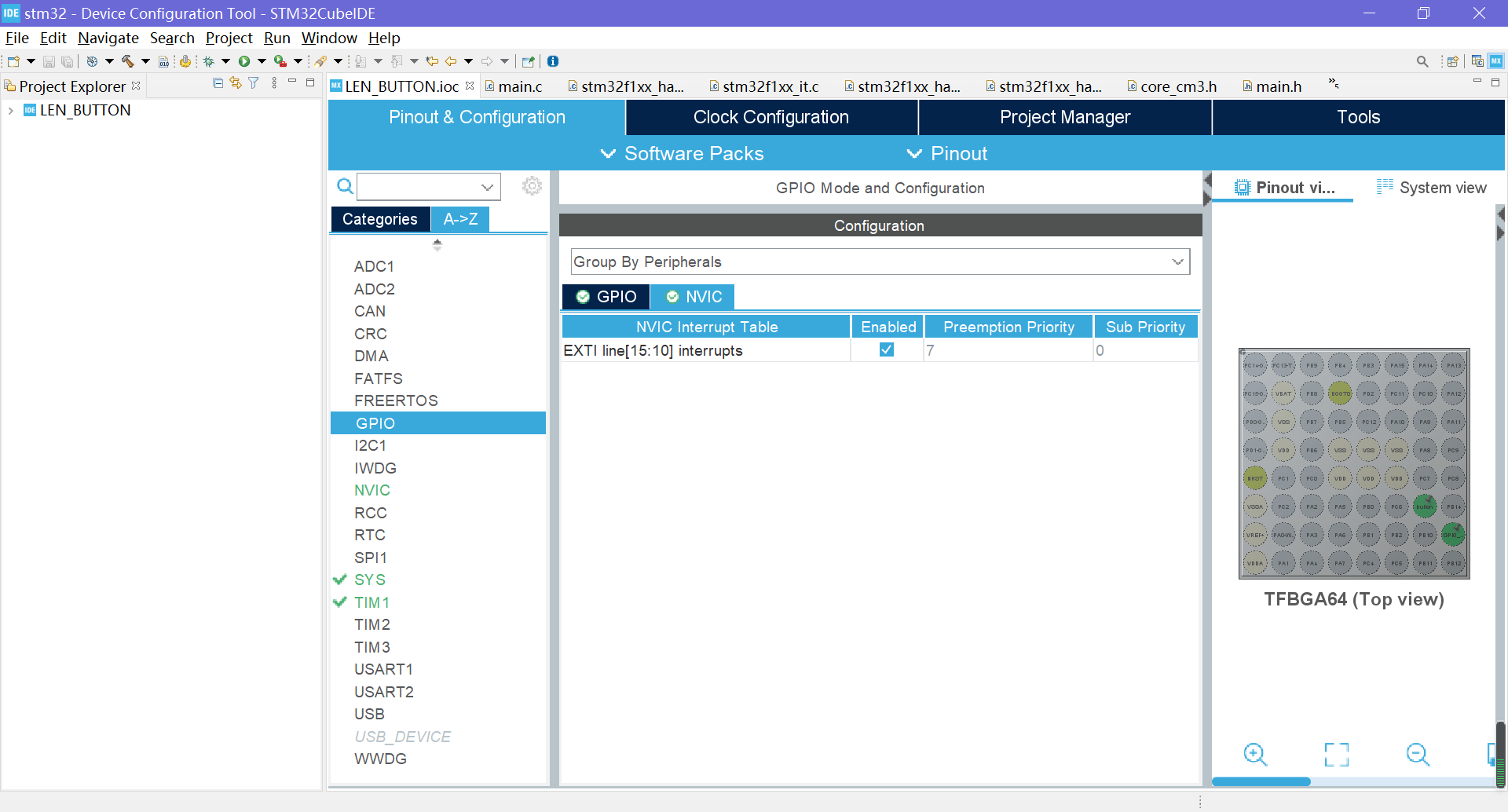

不要忘了開啟中斷,設置優先級,優先級隨便點點,只有一個按鈕,“Preemption Priority”一般越小優先級越高



接下來保存生成代碼

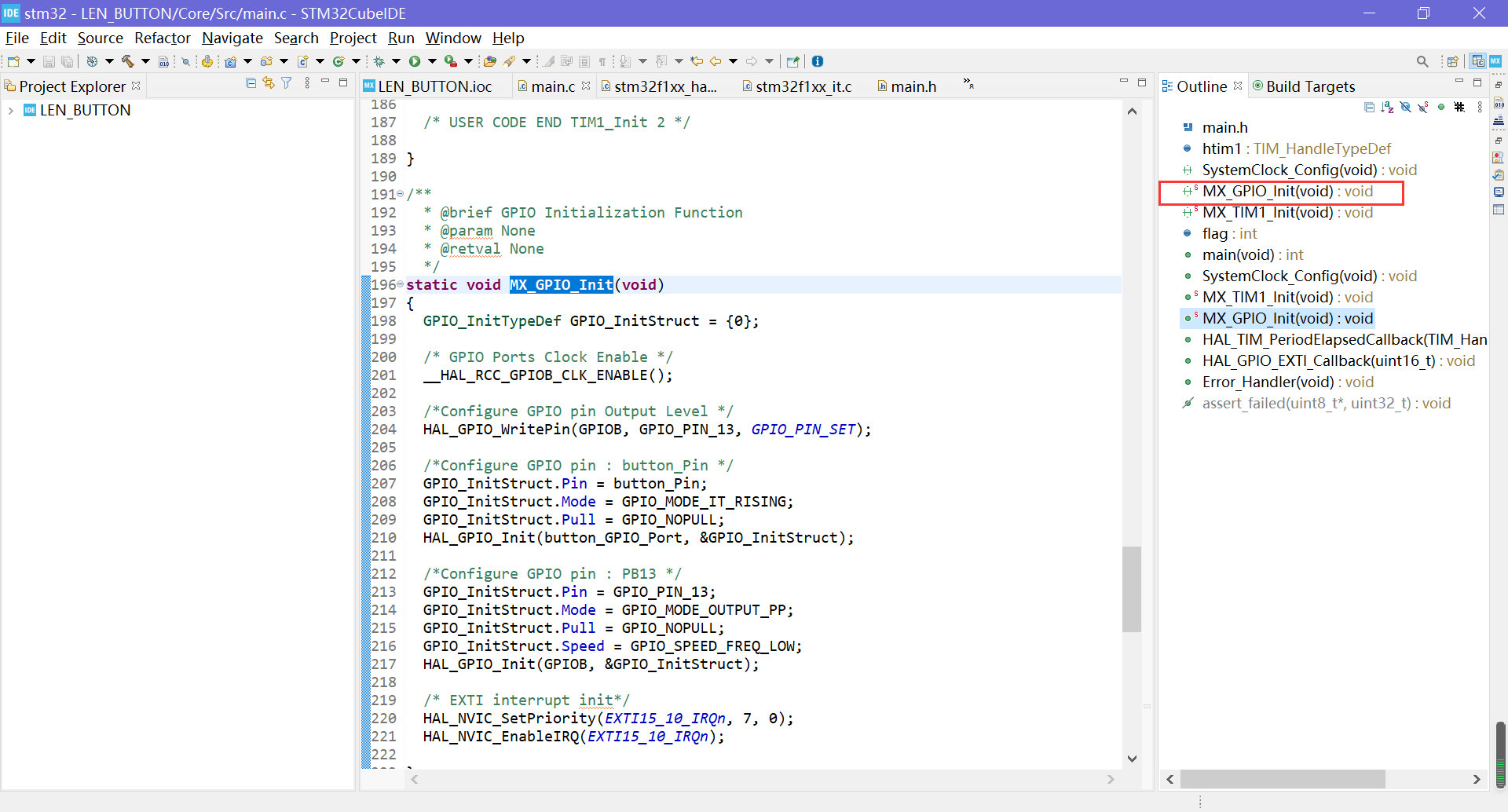

會有GPIO的初始化,GPIO的初始化包在此不再進行進一步解釋,都是通過函數庫來進行寄存器配置,看看開發文檔就可以理解了



接下來重點介紹的是外部中斷,可以在以下界面來看屬于的引腳所對應的EXTI寄存器對應的值,不過IDE已經幫我們配置好了,我們只需要在設置優先級即可(剛已經設置過了)


## 代碼編寫

由于我們是對GPIO口進行外部中斷,所以理所當然,中斷回調函數放在GPIO的驅動中,

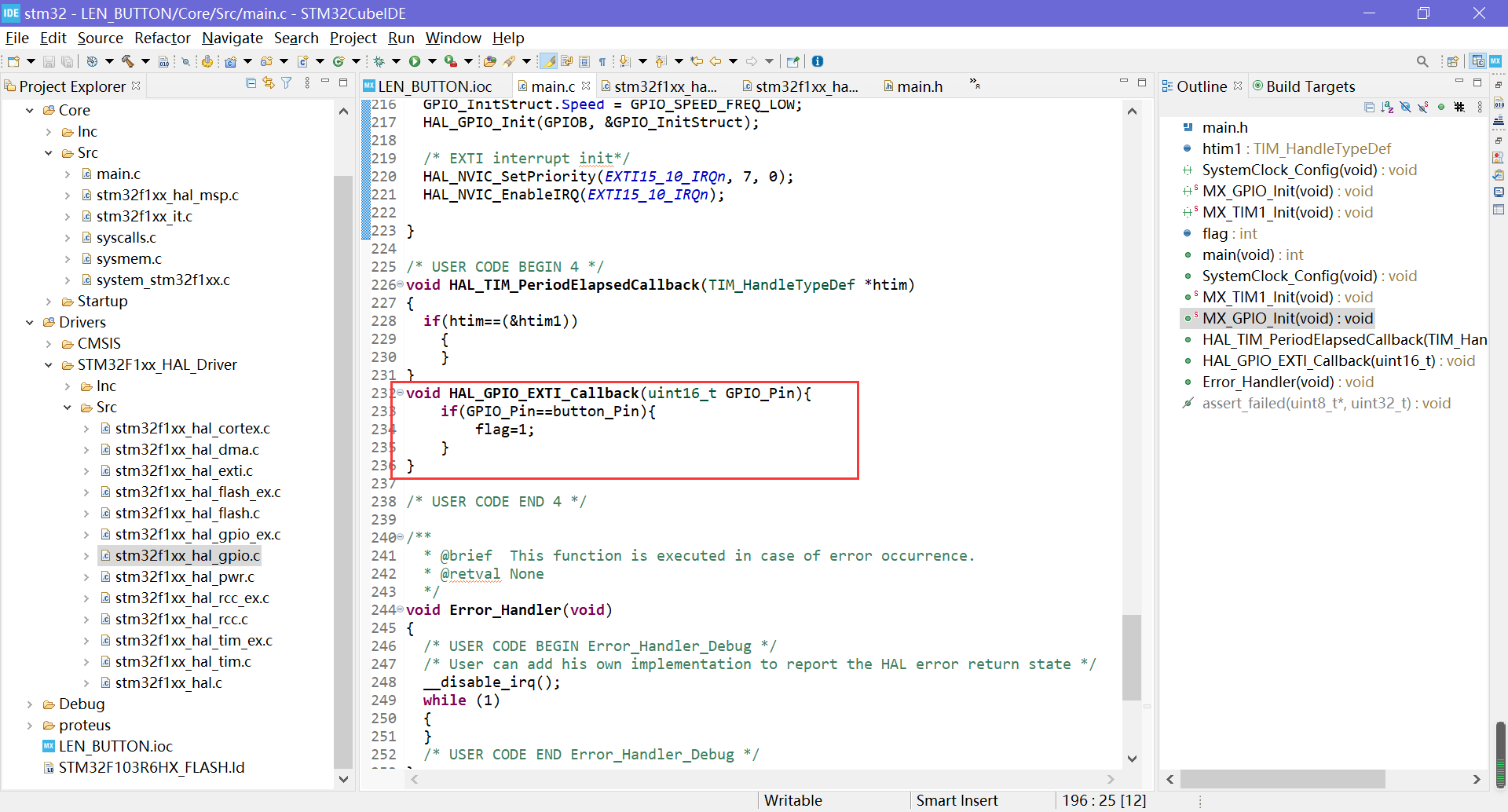

我們在主程序里重寫該函數,flag為main.c里的全局變量

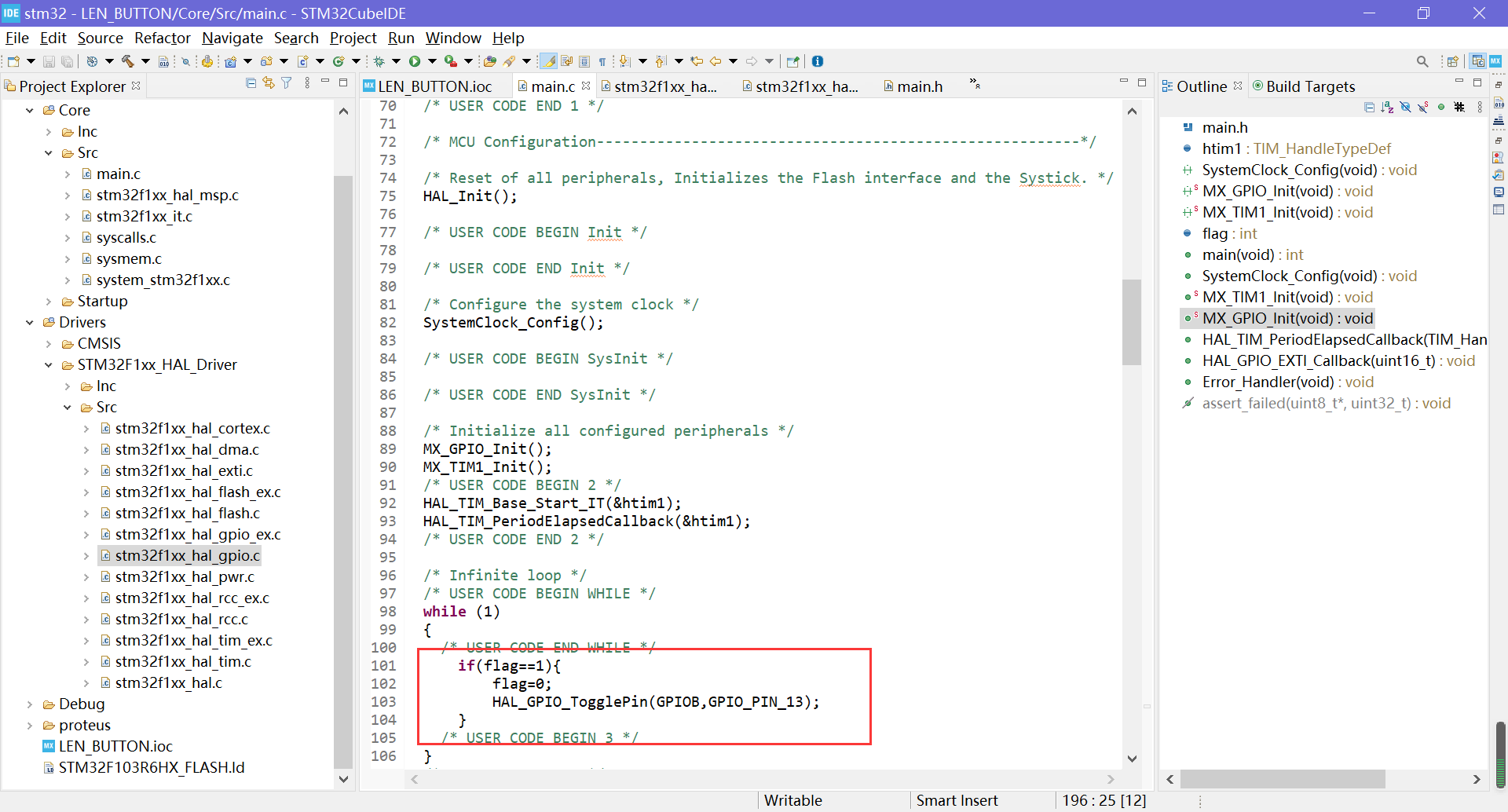

再在主程序里添加一下代碼


## 實驗效果
