DP轉LVDS轉接板方案設計

ID:943065 · 發表于 2021-7-13 16:34

CS5211是一款DP轉LVDS的橋接芯片，可將eDP輸入轉換為LVDS信號。CS5211的高級接收器支持嵌入式顯示端口（eDP）1.1規范。該設備將解碼RGB格式的高速eDP的交流耦合差分信號，并驅動與LVDS接口集成的TFT面板。內置LVDS發射機配備靈活的OpenLDI/SPWG位映射，能夠驅動單端口或雙端口（18/24位）LVDS面板。CS5211的LVDS輸出可以配置為支持高達1920x1200分辨率，刷新率為60赫茲。此外，CS5211還具有背光逆變器控制、亮度調節、圖像抖動算法和EMI抑制機制等增強顯示功能，有利于系統制造商。

CS5211配置為eDP到LVDS轉換器；LVDS發送器支持單端口18位、單端口24位、雙端口18位和雙端口24位傳輸，并支持OpenLDI和SPWG位映射。

CS5211設計DP轉LVDS轉換器或者DP轉LVDS轉接板如下所示：

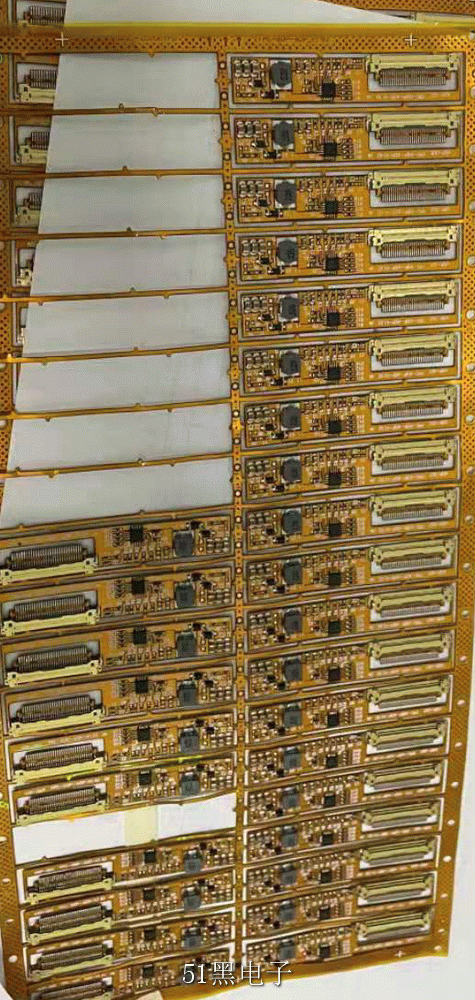

DP轉LVDS轉接板或者DP轉LVDS屏轉接板

設計以上LVDS屏轉接板電路原理圖如下附件中:

CS5211原理圖.pdf (486.29 KB, 下載次數: 5)
