今年上全國大學生帶著你設計大賽，只不過在備賽的過程中老師給講解的關于電賽的一些理解，然后電賽有好多個專題類型，我會持續的放出來一些我們團隊的理解，比完賽也會發一些備賽的一些準備，過程，干貨等，持續更新，歡迎交流。
電賽主要的題型有電源類，信號類，無線電類，放大器類，儀器儀表類，數據采集與處理類，控制類題。
今天先說電源類，電源類是老牌題型，第一屆的簡易數控電源，第三屆的直流穩壓電源等都考察的是模電電源部分的知識，交流電的降壓整流濾波，直流電的穩壓和調節，恒流電壓源，DC_DC轉換，再加上單片機編程，數字顯示與控制，可以說比較基礎，現在單獨再去考電源的可能性很小，但是在準備期間其實他就有涉及，比如今年的電賽我們就自制了一個電源，拿到賽場上去用，因?yàn)槲覀冇懈丬浖挠指阌布�，我�?fù)責開板子，和然后團隊搞軟件的成員負責寫程序進行控制這樣在使用過程中就比較舒服，
我們自己團隊出的一個比較初級的方案這里放在這里，這里只是傳遞一個思路最好還是不要白嫖，自己根據這個去設計方案，論證方案，開板，焊接，編程調試，這個過程下來會收獲到很多很多的東西。

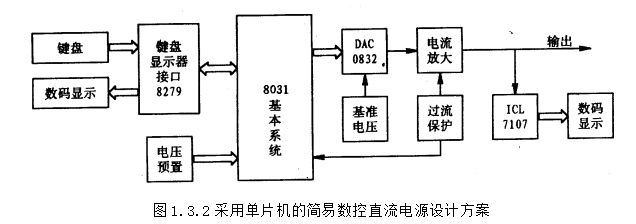

（1）采用單片機的簡易數控直流電源設計方案采用單片機作為控制器的簡易數控直流電源設計方案如圖1.3.2所示。設計方案中采用8031單片機完成整個數控部分的功能。 采用8279作為鍵盤／顯示器接口控制器，不僅簡化接口引線，而且減小了軟件對鍵盤／顯示器的查詢時間，提高了 8031單片機的利用率。輸出部分采用D/A0832與運算放大器OP07，運算放大器OP07輸出電壓波形與D／A變換輸出波形相同，不僅可以輸出直流電平，而且只要預先生成波形的量化數據，就可以產生多種波形輸出。顯示部分采用三位半的數字電壓表（DVM）直接對輸出電壓進行采樣并顯示輸出實際電壓值，一旦系統工作異常，出現預置值與輸出值偏差過大，用戶可以根據該信息予以處理。
|
