要做一個3V穩壓的電源板，接入的電源為12V，應該用2個多少歐的電阻?求解

ID:955117 · 發表于 2021-7-22 12:07

如題

ID:489843 · 發表于 2021-7-22 13:49

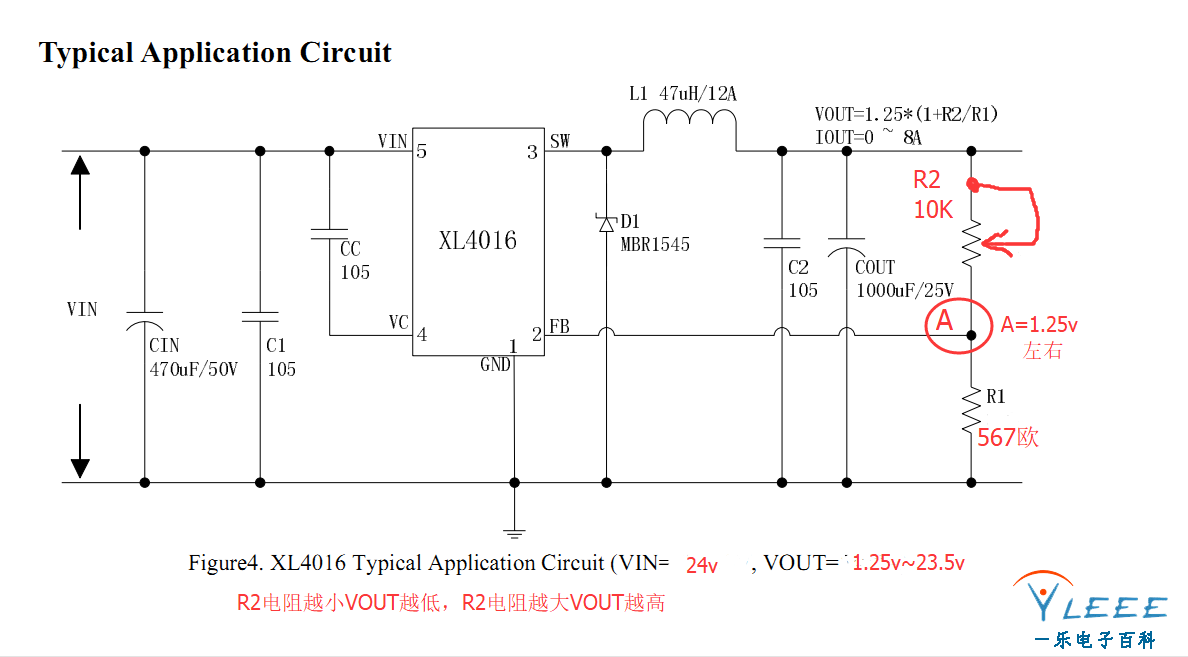

用XL4016

ID:489843 · 發表于 2021-7-22 13:52

ID:517951 · 發表于 2021-7-22 14:13

是用LM317，還是用開關電路降壓？

ID:955117 · 發表于 2021-7-22 14:39

rayin 發表于 2021-7-22 14:13
是用LM317，還是用開關電路降壓？

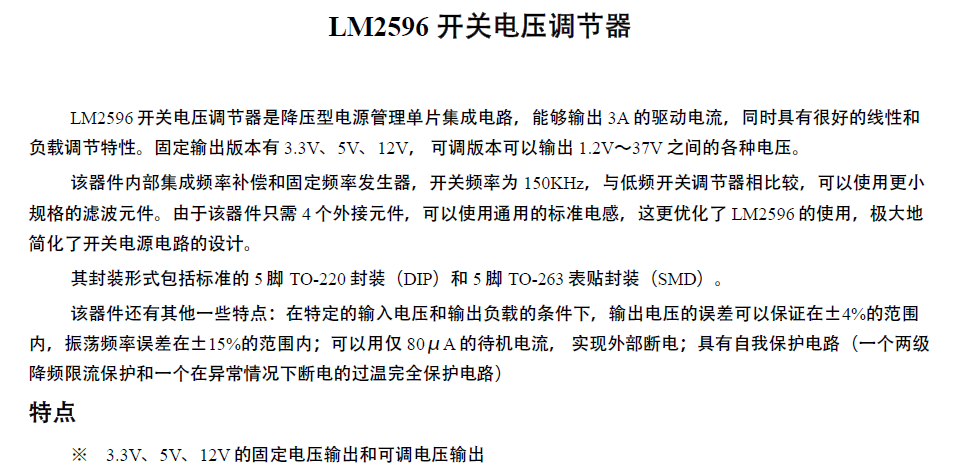

LM2596 -5.0V-ADJ

ID:123289 · 發表于 2021-7-22 14:43

你知道為何要用這兩個電阻嗎？

ID:415064 · 發表于 2021-7-22 14:43

Vout=1.23(1+R2/R1) 你在規格書找下這個公式

ID:955117 · 發表于 2021-7-22 14:46

yzwzfyz 發表于 2021-7-22 14:43
你知道為何要用這兩個電阻嗎？

不知道，我這邊的原理圖上有2個電阻但是這是5V的穩壓板的原理圖，我想改成3V的

ID:123289 · 發表于 2021-7-22 15:08

弄成知道了就學到了東西�？葱酒氖謨浴�

ID:47286 · 發表于 2021-7-22 15:13

搭車問個問題

這種開關電源芯片輸出的電感應該用多大體積的電感是體積大的電流大吧假設輸出最大電流是2A 那電感應該用多大和這個有關系嗎

ID:307507 · 發表于 2021-7-22 15:17

R2改成4K3，R1改為3k，輸出就3V

ID:307507 · 發表于 2021-7-22 15:22

dzbj 發表于 2021-7-22 15:13
搭車問個問題

這種開關電源芯片輸出的電感應該用多大體積的電感是體積大的電流大吧假設輸出最大電流 ...

看開關頻率，和每次運輸?shù)哪芰看笮�，去選的�；旧现灰粚�(dǎo)致磁芯飽和基本上沒問題。

ID:489843 · 發表于 2021-7-22 15:26

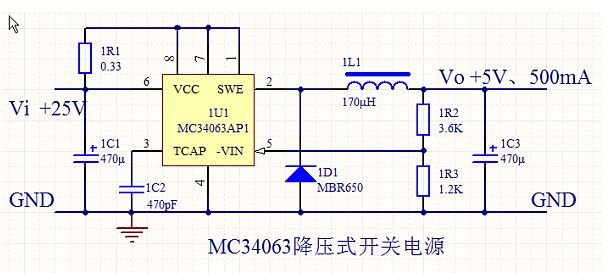

或者用34063，改變R2、R3阻值。用2596更簡單。具體使用要看看器件手冊。

ID:489843 · 發表于 2021-7-22 15:33

本帖最后由窗外大海于 2021-7-22 15:44 編輯

dzbj 發表于 2021-7-22 15:13
搭車問個問題

這種開關電源芯片輸出的電感應該用多大體積的電感是體積大的電流大吧假設輸出最大電流 ...

電流2A，磁芯外徑大于30，線徑按電流密度，0.8mm

ID:824490 · 發表于 2021-7-22 15:56

低功耗

•150毫安額定輸出電流

•低壓差

•低溫系數

•高輸入電壓（高達36V）

•輸出電壓精度：±2.5%

•工作溫度范圍：-40°C至+85°C

•包裝：SOT23-3、SOT89-3L和SOT89-3L（L-Type）

說明

RS3005系列是一套采用CMOS工藝實現的低功耗高壓穩壓器。它能在2.5V到36V之間工作，能提供150mA的輸出電流。

ID:94031 · 發表于 2021-7-22 16:41

LM2596有固定輸出3.3v產品，不用2電阻，直接選購就行。

ID:236035 · 發表于 2021-7-22 16:51

HT7530，輸入最大18V，輸出3V，最大輸出電流100mA。外圍只要一些電容。簡單實用還是國產。

ID:507641 · 發表于 2021-7-22 22:12

Vout=1.23(1+R2/R1) R2改成4K3，R1改為3k Vout=2.993

ID:507641 · 發表于 2021-7-22 22:12

ADJ 是可調

ID:108819 · 發表于 2021-7-22 22:49

為啥不用降壓芯片，可以先將12V降到5V在降到3V，比較穩定

ID:47286 · 發表于 2021-7-22 23:55

窗外大海發表于 2021-7-22 15:33
電流2A，磁芯外徑大于30，線徑按電流密度，0.8mm

感謝回復先

我看好多3A持續電流的模塊貼片的電感也就7mm*7mm 有些還更小一點你說的30 單位是mm嗎

ID:690831 · 發表于 2021-7-27 00:39

找一個TL431或LM317搭個電路，電源12V，對著說明書自己調試出想要的電壓，基本上所有的帶ADJ功能的穩壓芯片就都能自己調了。
我就是這么學的，辦法比較笨但實用

ID:815949 · 發表于 2021-7-29 22:16

看上面說了這么多，我也來湊個熱鬧，LM2596-adj無疑是最合適的 LDO了，外圍的器件少, LM317 輸出電流太小了，還有人說TL431,那就更扯淡了，純粹誤導人。

ID:589571 · 發表于 2021-7-30 00:24

輸出這個相當于假負載，電阻值要大一點，然后按照手冊反饋電壓設定值，反算出電阻的阻值很簡單的

ID:883242 · 發表于 2021-7-30 16:18

LM317可以輸出1.5A怎么就小了？不過這時候要帶很大的散熱片，不推薦。另外LM2596什么時候叫LDO了？不懂就別裝懂。

ID:815949 · 發表于 2021-8-2 23:33

Hephaestus 發表于 2021-7-30 16:18
LM317可以輸出1.5A怎么就小了？不過這時候要帶很大的散熱片，不推薦。另外LM2596什么時候叫LDO了？不懂就別 ...

LM317 LM2596你實際使用過沒有，沒有的話先別亂評論，論壇是來用來探討問題，共同進步的地方，就算大家的回復中有不對的地方，指正即可，別以為自己了解點皮毛，就高彈闊論，山外有山，人外有人

ID:386001 · 發表于 2021-8-3 08:32

不建議直接從12v降到3v，壓降太大的話，轉化效率不高，IC會有明顯的發燙

ID:690831 · 發表于 2021-8-4 00:23

因為懶得找78系列的三端穩壓，我是經常用TL431加三極管擴流后當三端穩壓用的。

ID:690831 · 發表于 2021-8-4 00:28

2596勝在便宜，成品板也就兩三元，但它的開關頻率比較低，輸出波紋比較大
線性穩壓簡單，通過大電流時要注意散熱

ID:420836 · 發表于 2021-8-4 09:34

您使用的電壓調節器是什么類型的？

ID:326430 · 發表于 2021-8-4 09:56

12轉3怕是得用dcdc
