單片機匯編語言實驗九 打包系統 定時計數器使用

本實驗是設計一個微機系統，用于記錄生產流水線上每天生產的工件箱數。每箱裝100個工件，因此每次計數到100個工件時，該系統要向包裝機發出打包命令（輸出一個高脈沖信號），使包裝機執行打包動作，并推出裝滿工件的箱子引入空箱子。

分析： 首先通過電路設計將經過流水線上的工件轉換為脈沖信號，一個工件輸出一個脈沖，用定時器/計數器記錄工件脈沖的個數。

由于每100個工件為一箱，所以選擇工作方式2，設置初值為156（9CH），則累計100個工件脈沖后，溢出請求中斷；

在中斷程序中發出打包信號，并完成箱數的累計等。

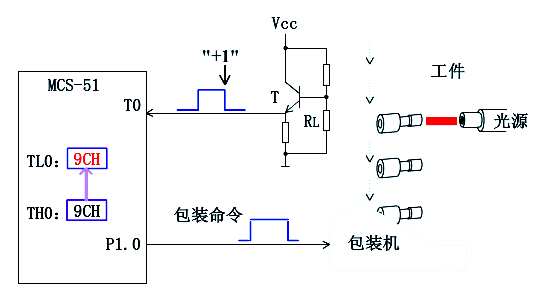

外圍電路設計： 選用LED光源和光敏電阻RL作為流水線上工件的檢測模塊。當有工件通過時，LED發出的光線受阻擋無法到達光敏電阻RL，其阻值很大而使三極管T導通輸出高電平；當沒有工件時，光敏電阻接收到LED光使RL變小，此時T截止而輸出低電平。因此，每通過一個工件，T0端就會接收到一個正脈沖信號，由T0進行計數。

目的是為了更好了解8051定時計數器的硬件結構和寄存器；掌握8051定時計數器的參數設置方法；掌握8051定時計數器軟件查詢和中斷的處理方法。
