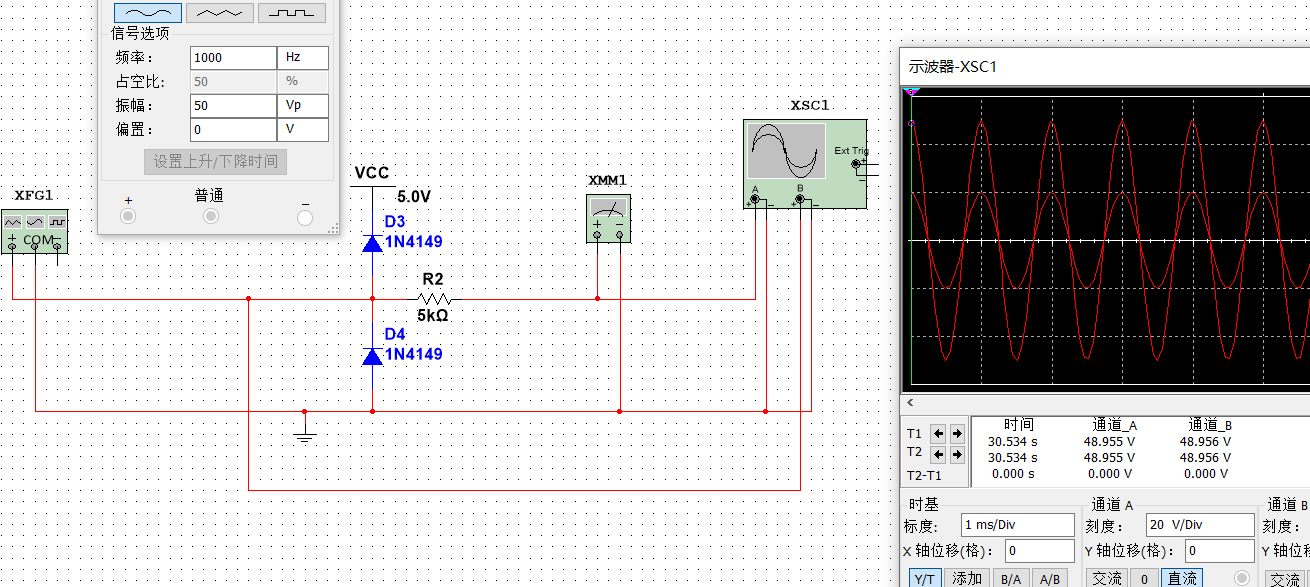

請教一下我畫的二極管限幅電路哪里有問題?

ID:821002 · 發表于 2021-7-27 19:51

ID:883242 · 發表于 2021-7-27 21:11

XFG1輸出應該加一個電阻來模擬真實信號源的內阻。

ID:96682 · 發表于 2021-7-28 07:06

問題是：一個通道限幅了另一個通道并未限幅

ID:94031 · 發表于 2021-7-28 09:53

真實信號源是有內阻的，應該在信號輸出端串一電阻模擬。

ID:491875 · 發表于 2021-7-28 10:01

限幅電路前面應該有一個限流電阻！當然，你也可以將這個限幅電路放到R2后面。如果限幅電路前面沒有限流電路，如果信號源內阻小的話，有可能損壞限幅電路而沒有起限幅作用

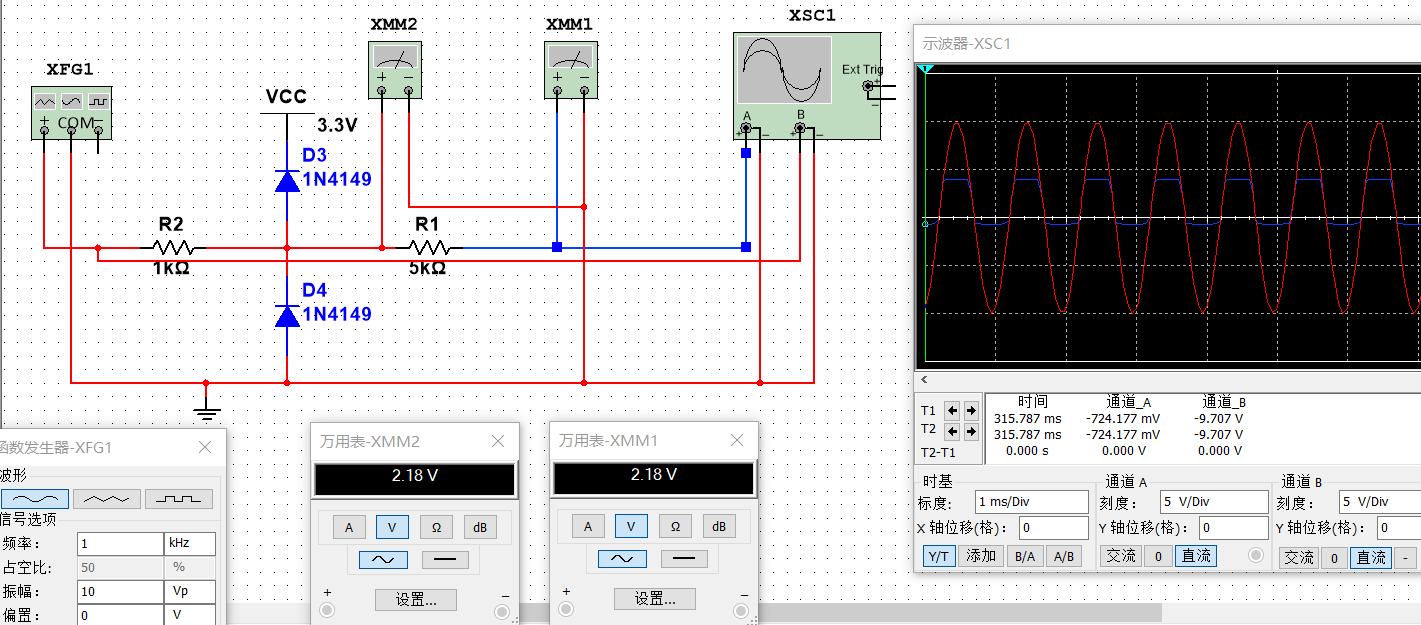

ID:821002 · 發表于 2021-7-28 14:01

ID:10947 · 發表于 2021-7-28 14:19

把R2移到信號源的輸出端
