近 期在調試PT100，手頭上有一個數字表支持模擬PT100電阻輸出，但是在實際測試過程中發現由于他是通過控制電流的采樣方式控制模擬電阻的，所以必須 一直有電流過才能準確，實際我需要在采樣的瞬間才會給電路供電，所以出來的值及其不準確，沒辦法，只能使用老辦法了，網上找找電阻箱吧。 某寶上一搜，基本都是這貨，價格很美麗，阻值是滿足要求了，可是精度呢，肯定不用想了。 好，那就搜高精度的吧。挺好，外觀很漂亮，精度也挺高，范圍也不錯，可是價格呢？小一千了。 太貴了，沒辦法，自己做一個吧，這玩意也沒啥技術含量。（主要是窮）開干，先搜器件。七七八八買了一堆，器件如下： 1、器件采購序號 名稱 數量 總價
1防水盒14.8
2高精度電阻29120
3波段開關+旋鈕434
4接線柱25.2總成本約：160元

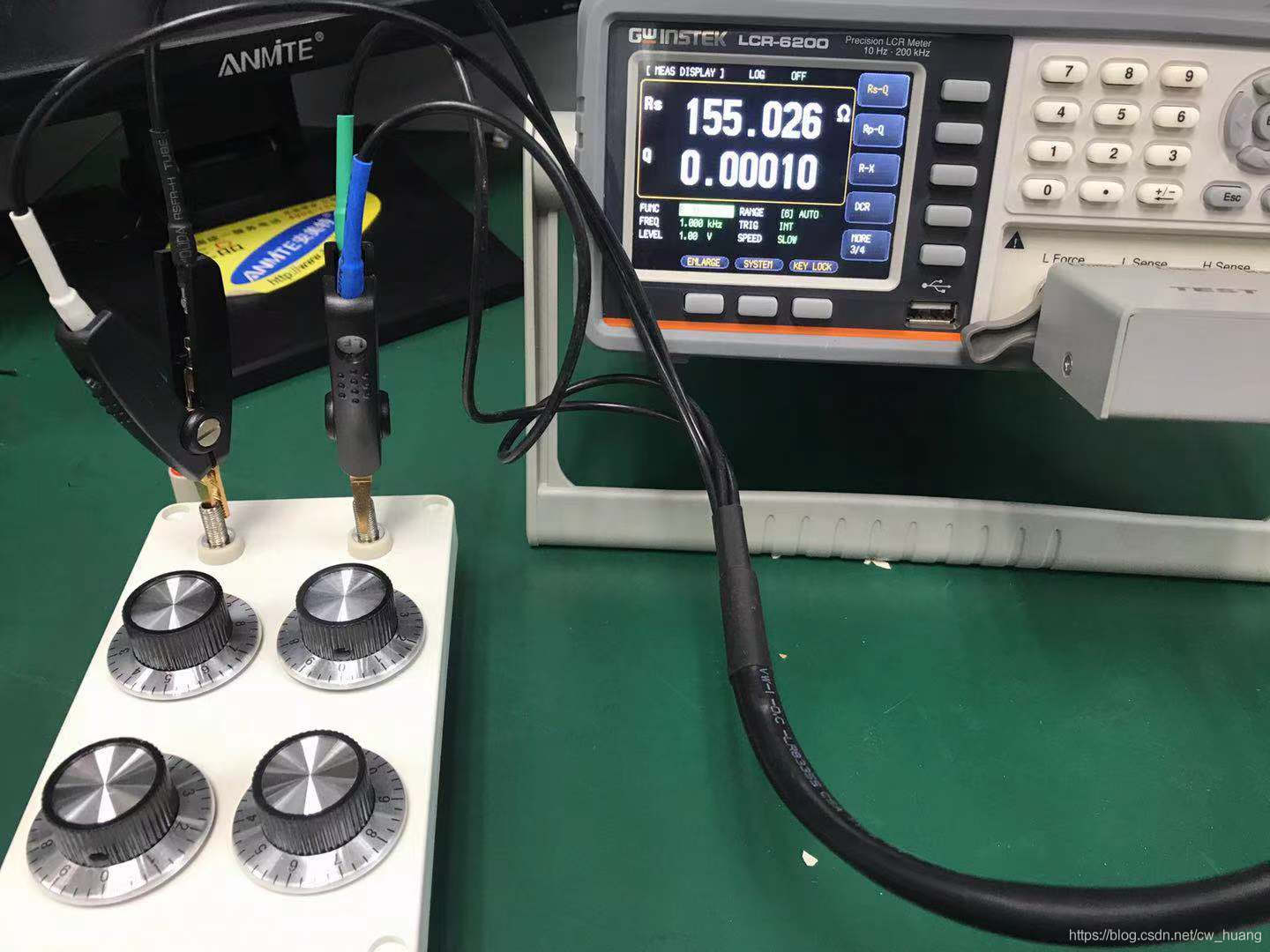

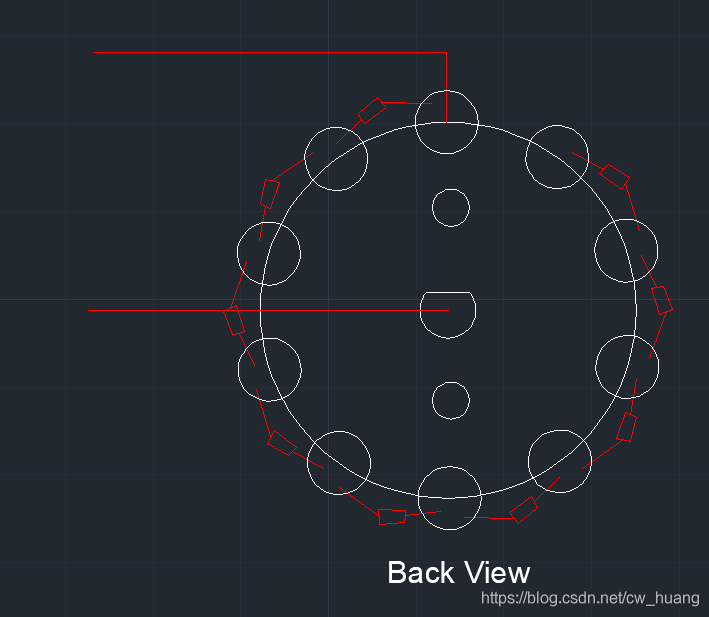

1、防水盒防水盒做外殼便宜，包郵還不到5塊錢，良心賣家。 2、高精度電阻這玩意價格是這個里面最高的了，一個差不多四塊錢了。買了兩種規格是因?yàn)榈昙矣袀�(gè)阻值沒有0.25W的了 3、旋鈕采用10檔的波段開關，價格不貴，就是外觀不怎么好看。能用就行，誰讓他便宜呢。 4、接線柱這個相信很多人手頭上都有，我手上之前的型號的感覺太爛，重新買幾套，反正不貴。 2、結構沒啥結構，主要是防水盒頂蓋開孔，隨隨便便畫個CAD圖，打印出來貼上面用電鉆開孔就行了。 3、焊接組裝1、波段開關焊接找準方向，把9個電阻焊接上去就行了，原理圖很簡單，就不再畫了，大概焊接的樣子就是下面的樣子。需要注意的是，要注意安裝方向和旋轉開關的0的位置。 焊接完就長這樣子： 2、防水盒打孔忘拍照片了。先CAD 1:1打印下來，貼上去，然后鉆孔。拍了一張裝了幾個開關的。用手電鉆打的孔，很難看。有CNC的朋友可以直接上CNC。 3、安裝旋轉開關及接線柱安裝完就長這樣子了 4、接線這個容易，串接起來就行了。 5、測試測試一下精度，看看啥情況 0Ω誤差接近0.1Ω了，還湊合吧。 100Ω還行 ，精度0.2% 155Ω精度0.16% 總體來說，精度能夠達到0.2%。 6、完成裝殼，用筆寫上一些東西，成品如下： 總結1、使用了0.1%的電阻，實際完成后精度到不了0.1%，差不多0.2%的樣子，不過暫時也滿足使用要求了。2、買的波段開關轉起來手感一般，不過沒有找到更合適的，可能還是不知道該怎么搜索吧。 |
