兼容PT4121,完全PIN對PIN 無需改板

ID:899448 · 發表于 2021-8-11 14:26

概述
SL8311A是一款工作在電感電流連續模式下的降壓型LED恒流驅動器。用于高效地驅動一顆或者多顆串聯LED。芯片的輸入電壓范圍為6V~60V，外置功率管，輸出電流外部可調。
SL8311A采用高端電流檢測方式，通過外部電阻可以設定LED輸出的平均電流，并可以通過DIM引腳接收模擬調光和很寬范圍的PWM調光信號。當DIM的電壓低于0.33V時，SL8311A關斷功率管，進入低功耗的待機模式。
SL8311A內部集成了自動溫度補償控制電路，當芯片內部的溫度超過130℃時，LED輸出電流會隨著溫度的上升而逐漸減小，直到芯片內部的溫度上升到150℃時，LED輸出電流最終會穩定在設定輸出電流值的40%。這就避免了傳統過溫保護所引起的LED低頻閃爍問題。
特點
 高達95%的效率
 自動溫度補償控制
 寬輸入電壓范圍：6V~60V
 輸出可調的恒流控制方法
 DIM腳可進行PWM和模擬調光
 ±3%輸出電流精度
 內置LED開路/短路保護
 軟啟動時間可調
 極少的外部器件
 高端電流采樣
 采用SOT23-6封裝
應用
 低壓LED射燈替代鹵素?zé)?/font>
 車載LED燈
 低壓工業LED照明
 其它LED照明

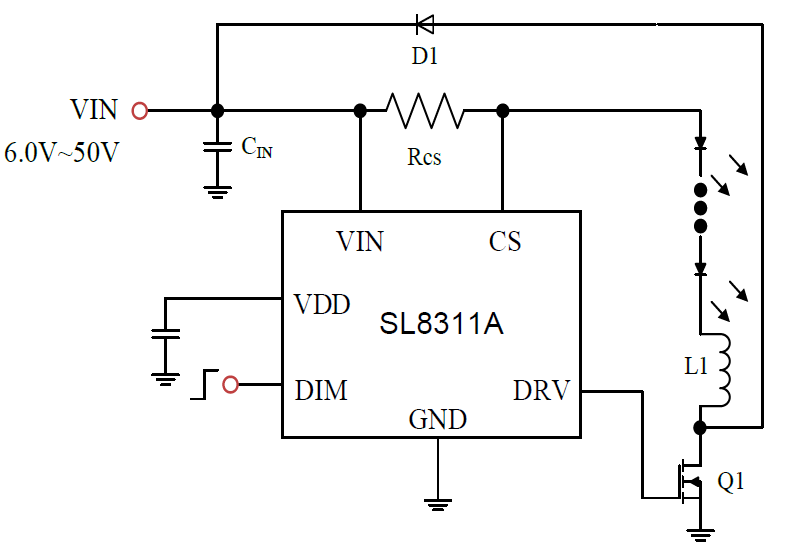

應用原理圖
