論壇 > 24小時必答區

發帖|

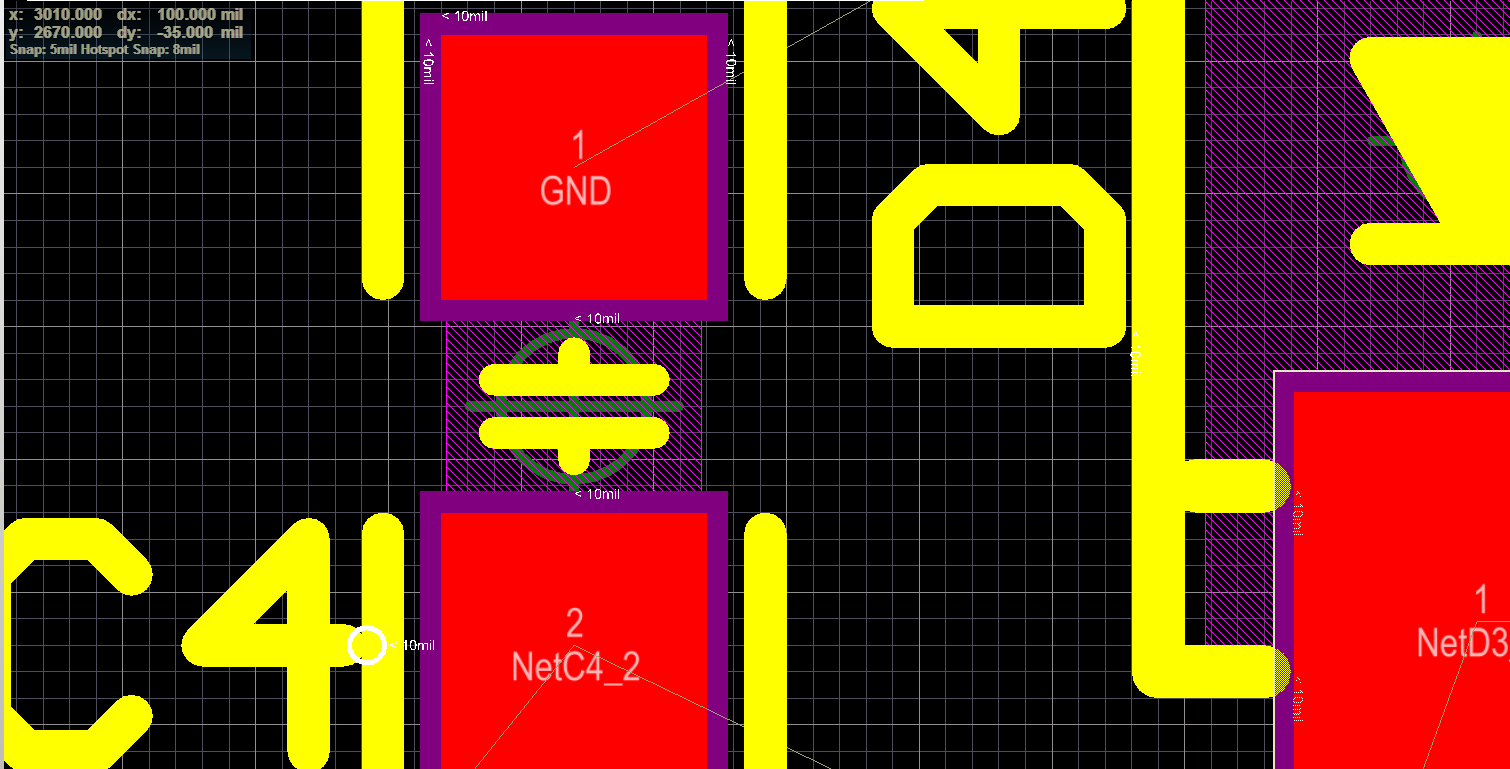

請問這個PCB圖里面的這個<10mil提示，在規則的哪里設定？

看3922|回17|收藏

樓主 ID:882420 只看他
2021-8-15 10:59

我知道這個<10mil應該在規則里面，但我不知道找那個選項，我找了很久

附件列表


原圖尺寸 96.44 KB, 下載次數: 111

沙發 ID:332130 只看他
2021-8-15 13:01

Design - Rules -Width

板凳 ID:837101 只看他
2021-8-15 14:51

樓上正解

地板 ID:882420 只看他
2021-8-15 19:32

本帖最后由幸福人生于 2021-8-15 21:08 編輯

引用:
kaixuan_27 發表于 2021-8-15 13:01
Design - Rules -Width

不對

5^# ID:824490 只看他
2021-8-15 19:39

引用:
yybnb 發表于 2021-8-15 14:51
樓上正解

對個毛，焊盤又不在走線的集里，這條規格還約束不到焊盤的。

6^# ID:814525 只看他
2021-8-15 19:44

如果是AD軟件，就在這里：

附件列表


原圖尺寸 21.41 KB, 下載次數: 117

7^# ID:882420 只看他
2021-8-15 21:07

引用:
張?zhí)鞄?發表于 2021-8-15 19:44
如果是AD軟件，就在這里：

這個大致是什么意思

8^# ID:882420 只看他
2021-8-15 21:08

引用:
名字不是重點發表于 2021-8-15 19:39
對個毛，焊盤又不在走線的集里，這條規格還約束不到焊盤的。

那又是在哪里改？

9^# ID:824490 只看他
2021-8-15 22:28

引用:
幸福人生發表于 2021-8-15 21:08
那又是在哪里改？

動行DRC一下，再把報表認真看一次就知道了。

10^# ID:386001 只看他
2021-8-16 08:19

絲印到焊盤的距離，

11^# ID:814525 只看他
2021-8-16 08:53

引用:
幸福人生發表于 2021-8-15 21:07
這個大致是什么意思

絲印與阻焊層間距

12^# ID:882420 只看他
2021-8-16 09:32

引用:
名字不是重點發表于 2021-8-15 22:28
動行DRC一下，再把報表認真看一次就知道了。

標識和元器件的邊界在10mil時候就提示，我不知道怎么設定

13^# ID:824490 只看他
2021-8-16 10:01

引用:
幸福人生發表于 2021-8-16 09:32
標識和元器件的邊界在10mil時候就提示，我不知道怎么設定

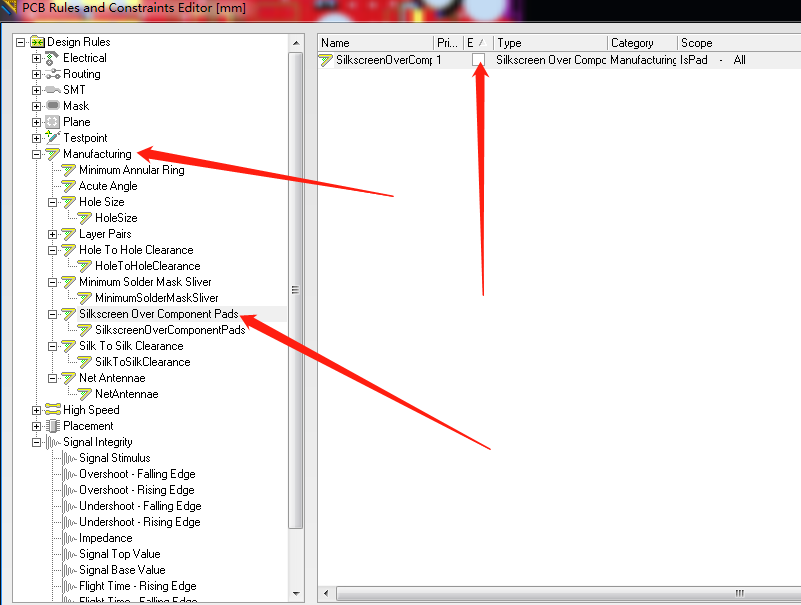

按快捷”D+R“，把“SilkscreenOverComponentPads"這項禁了，或改小，你試試。

附件列表


原圖尺寸 76.21 KB, 下載次數: 115

14^# ID:94031 只看他
2021-8-16 10:46

引用:
幸福人生發表于 2021-8-16 09:32
標識和元器件的邊界在10mil時候就提示，我不知道怎么設定

在這里設置：

15^# ID:386001 只看他
2021-8-16 10:55

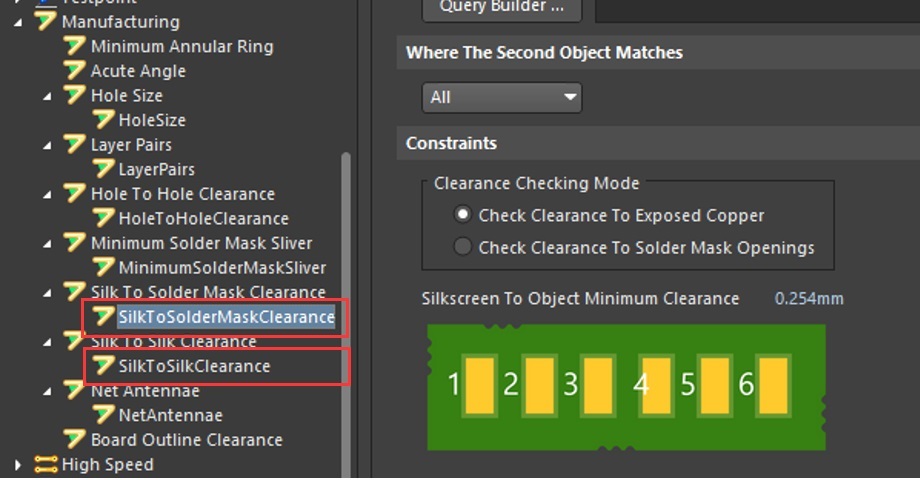

具體位置在這兩個地方，一個絲印到焊盤，一個絲印到絲印

附件列表


原圖尺寸 108.05 KB, 下載次數: 98

16^# ID:882420 只看他
2021-8-16 13:53

引用:
sustlixin 發表于 2021-8-16 10:55
具體位置在這兩個地方，一個絲印到焊盤，一個絲印到絲印

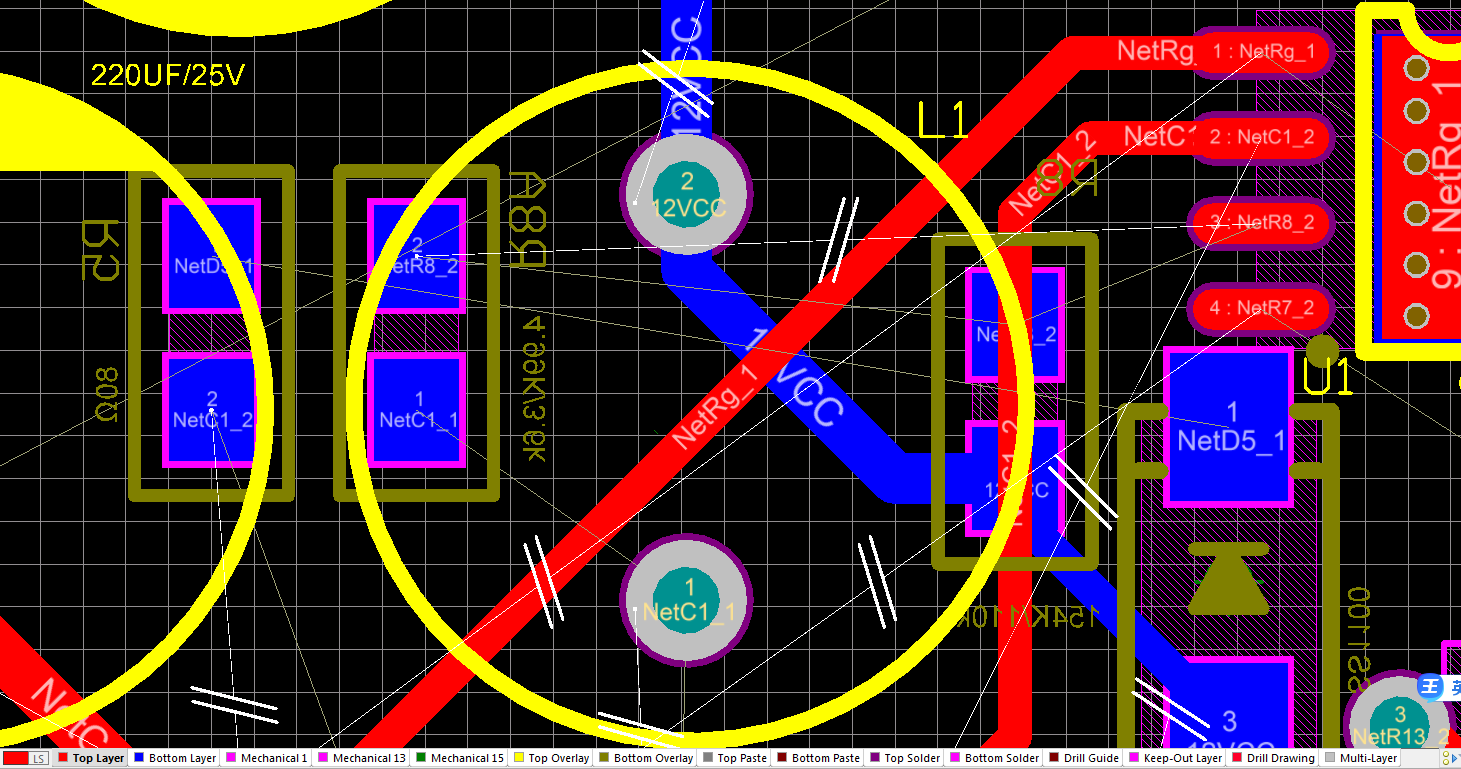

這些白線是啥？怎么去掉，我是不是點drc里的什么了

附件列表


原圖尺寸 165.48 KB, 下載次數: 124

17^# ID:420836 只看他
2021-8-17 07:08

你是說最小走線寬度還是走線之間的間距？

18^# ID:386001 只看他
2021-8-17 08:46

引用:
幸福人生發表于 2021-8-16 13:53
這些白線是啥？怎么去掉，我是不是點drc里的什么了

細一點的，那個是飛線，粗一點的雙斜線，是飛線還沒有連一起的一個標識
