Altium Designer18兩層板導出GERBER，多出兩個內層的問題

ID:255919 · 發表于 2021-9-16 11:00

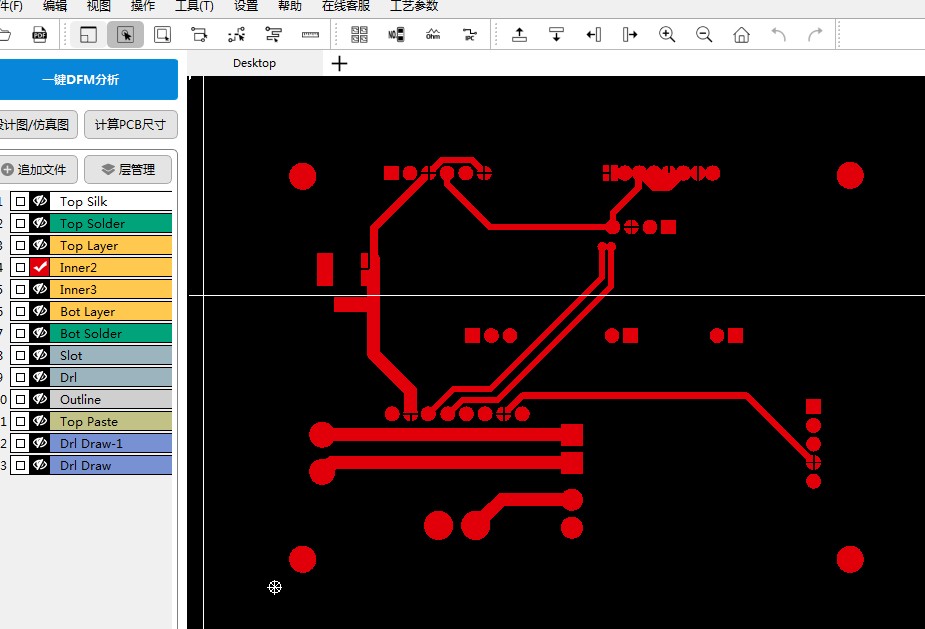

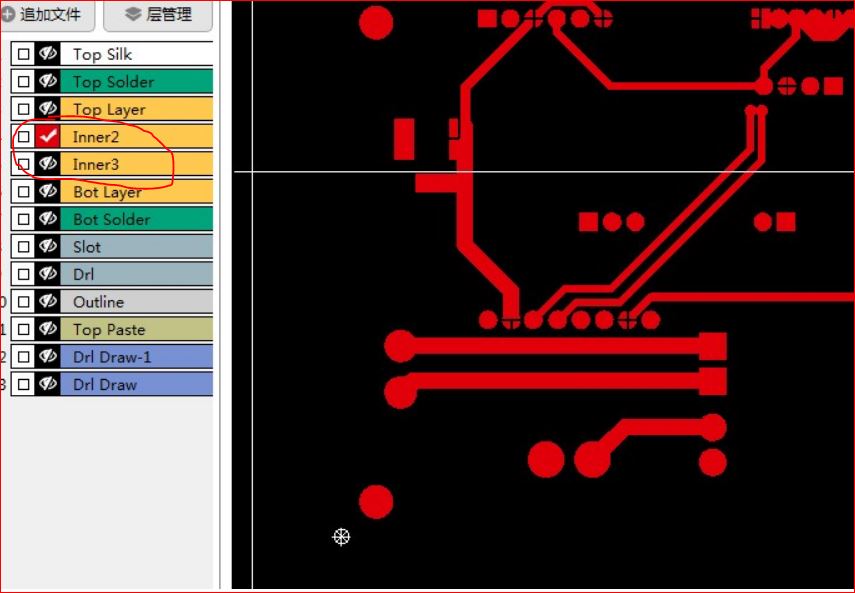

各位大俠：在制作一個兩層板時，不知道哪里設置出現問題了，在到導出GERBER時，多出了兩個內層？請給予幫助

ID:255919 · 發表于 2021-10-16 16:35

謝謝各位，已經解決

ID:474386 · 發表于 2021-9-26 09:06

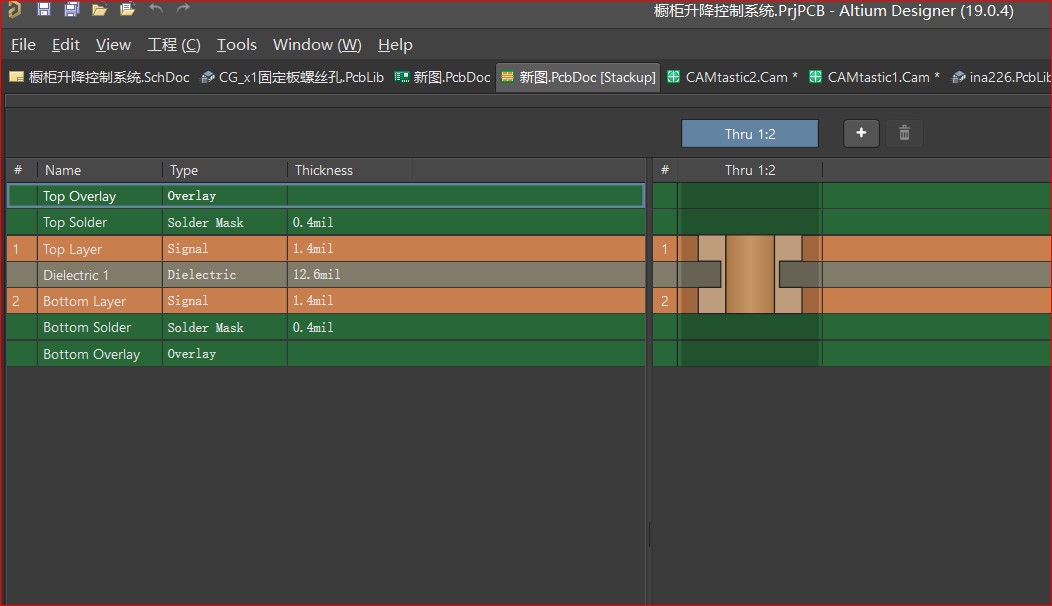

層管理那里，中間灰色那層別選絕緣材料，選FR4 試試？

ID:815949 · 發表于 2021-9-25 17:20

生成GERBER文件時，有板層選擇想，選擇Used on, 就是有用到的層，這樣就OK了

ID:96682 · 發表于 2021-9-16 15:38

在文件菜單中找出把不要顯示的層勾選項冊除就行了

ID:716656 · 發表于 2021-9-16 15:36

如果表層的gerbera文件不缺少這些線的話，導出時候把內電層去掉就行了吧
