請教N(yùn)TC熱敏電阻溫度控制輸出電路

ID:278006 · 發表于 2021-9-19 12:54

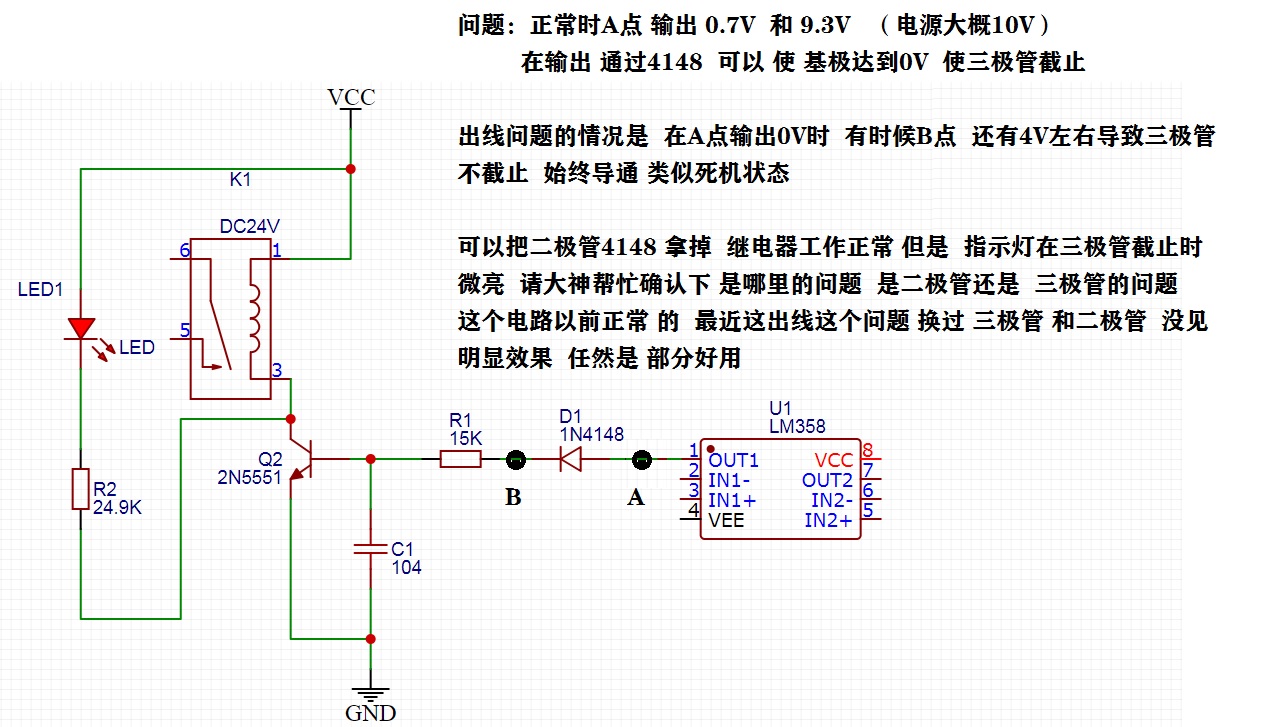

問題：正常時A點 輸出 0.7V  和 9.3V （電源大概10V）
      在輸出通過4148  可以使基極達到0V  使三極管截止
出線問題的情況是  在A點輸出0V時  有時候B點  還有4V左右導致三極管不截止  始終導通類似死機狀態
可以把二極管4148 拿掉  繼電器工作正常但是  指示燈在三極管截止時 微亮  請大神幫忙確認下是哪里的問題  是二極管還是  三極管的問題
這個電路以前正常的  最近這出線這個問題換過三極管和二極管  沒見明顯效果  任然是部分好用

ID:123289 · 發表于 2021-9-19 17:31

C1改成5.6K電阻，傍路部分漏電流，確保關斷。
D1改成穩壓管，電壓你選一下，比運放輸出的低電平稍高一點點（1V）即可�？梢杂肔ED發光二極管替代（紅=1.4V，綠=1.7V，藍、白=3.3V）。
R2改成5.6K，亮度適合一點，原來的太暗了。
R1要重選，保證運放高電平時，IB足夠大，能使用繼電器吸合。

ID:213173 · 發表于 2021-9-19 17:49

對照此圖修改即可

ID:278006 · 發表于 2021-9-19 20:13

wulin 發表于 2021-9-19 17:49
對照此圖修改即可

謝謝重新做板可以考慮目前是成品有問題臨時解決！

ID:278006 · 發表于 2021-9-19 20:18

本帖最后由 level888 于 2021-9-19 20:20 編輯

yzwzfyz 發表于 2021-9-19 17:31
C1改成5.6K電阻，傍路部分漏電流，確保關斷。
D1改成穩壓管，電壓你選一下，比運放輸出的低電平稍高一點點 ...

謝謝！目前已經解決因?yàn)?2路同時 接在一起切換使用 OUT1 OUT2 同時各接一個 4148 負極并聯 接到三極管 OUT2狀態不穩定把 OUT2斷開問題解決用起來沒問題了 OUT2本來就是沒用的但是以前做過很多都是同時接的沒有干擾，是不是358的批次問題或者廠家不一樣呢？
