分享一下用51單片機點亮晶聯訊JLX256160G-910的過程

ID:333678 · 發表于 2021-10-5 15:31

前幾天在網上購得一塊晶聯訊JLX256160G-910的液晶模塊，剛開始怎么也點不亮，沒辦法，上網搜索各種資料，無奈自己只是業余愛好者，只是對51單片機有點了解，可這方面的資料少之又少，沒辦法，只能硬著頭皮憑著商家提供的有限的資料自己摸索。

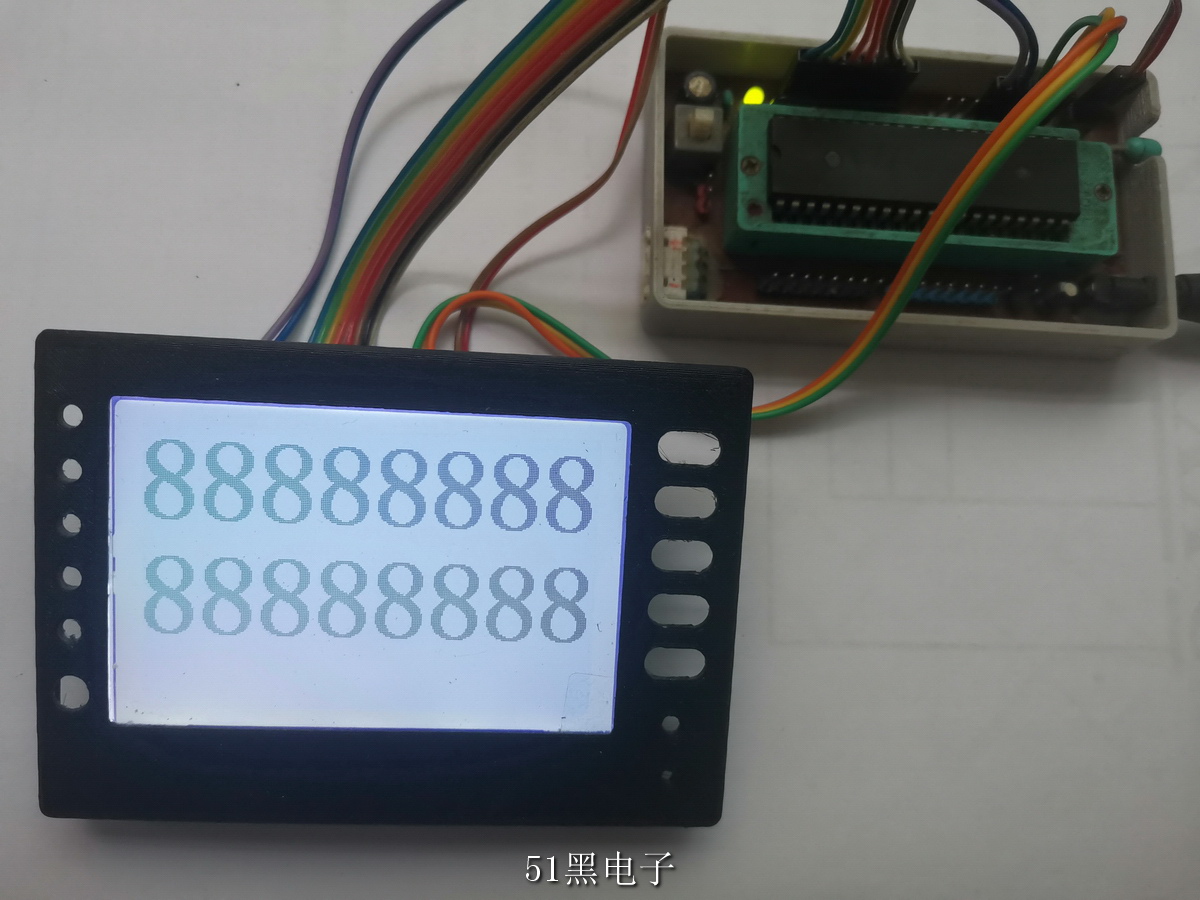

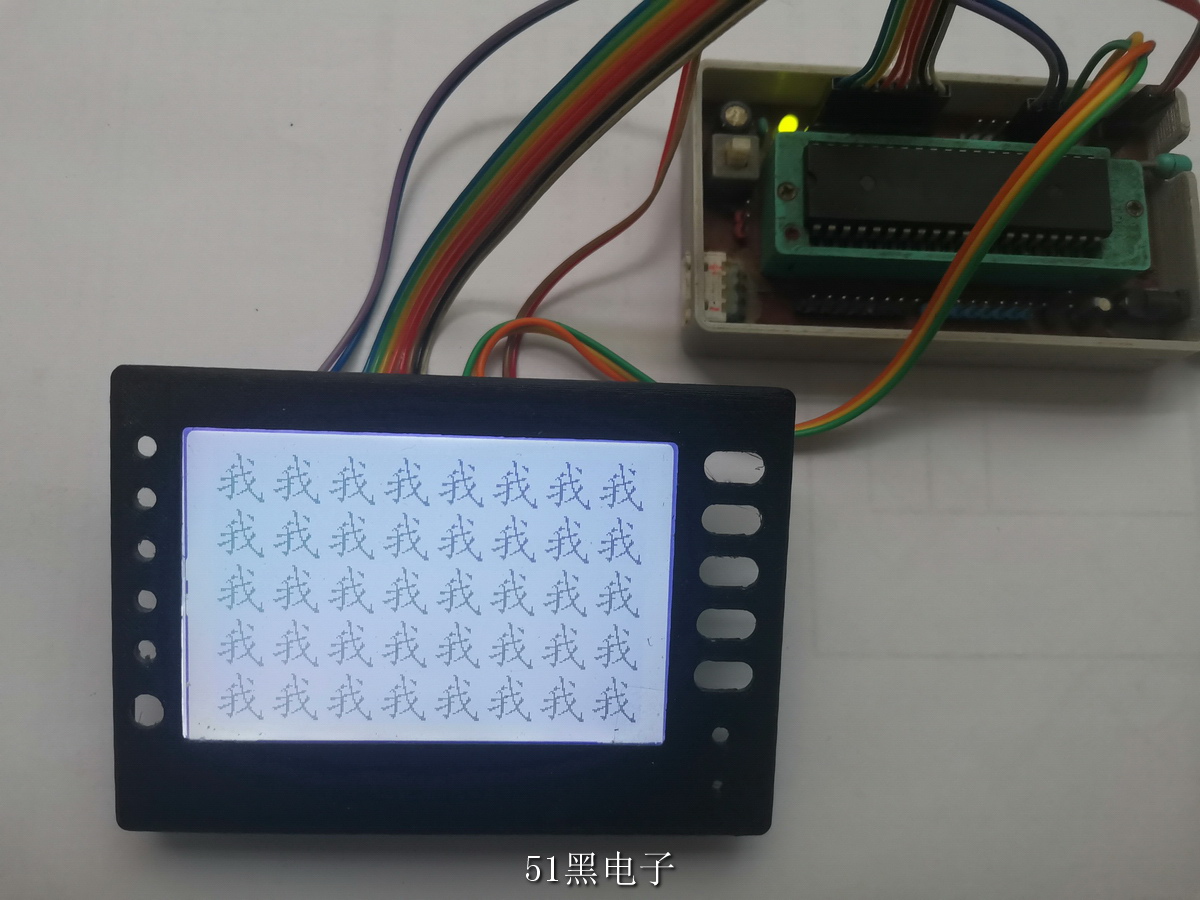

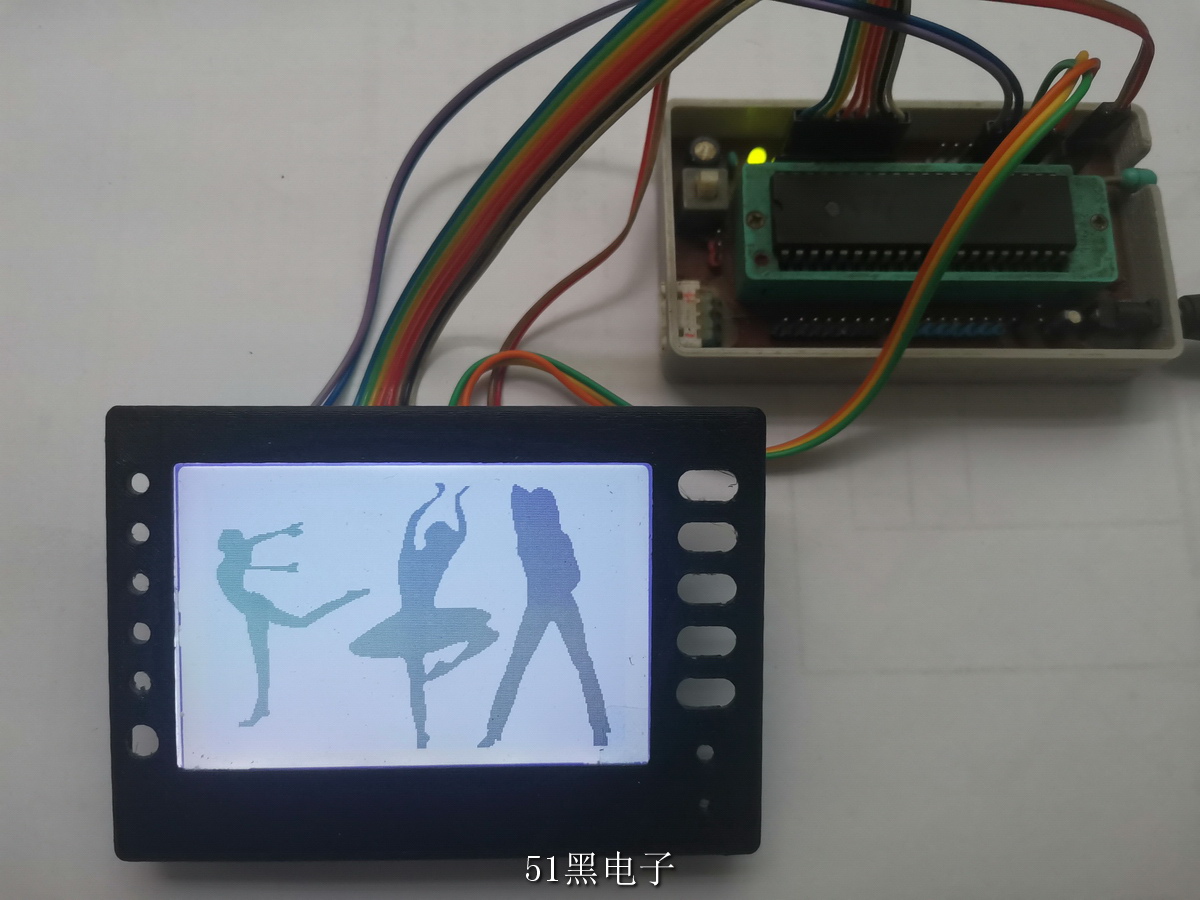

經過這幾天的折騰，終于點亮了。按捺不住心中的興奮，于是拿出來分享給有需要的朋友。

我買來的這塊屏是3.3V串口的，手中只STC90LE514AD和STC89LE52RC兩款3.3V的單片機，對付這種分辨率較高的點陣屏，就要用性能更好的單片機，剛開始試了半天，沒一點反應，也不知道屏是被我弄壞了還是什么原因，無奈之際，想起在購買的頁面有圖片，仔細研究，發現5V和3.3V電路板上沒有太大不同，只是供電電路不同，板子后有3.3V穩壓塊的位置但沒安裝。補上之后，用手頭現有的5V單片機STC12C5A60S2，安裝后，仔細接好連線，檢查程序中I/0口配置，經過反復調整，終于成功點亮。    3.3V改5V  ：拆掉R8跳線電阻，焊上ASM1117-3.3，電容C5,C6

   并行改串行：把R3位置的跳線電阻改焊到R4位置上
   上面的四色環電阻是我臨時加上的背光限流電阻。

ID:333678 · 發表于 2021-10-5 15:48

為什么上傳不了圖片和附件?

ID:262 · 發表于 2021-10-5 17:32

這款液晶是多少點陣的?
可以上傳附件啊,我剛剛還上傳了,是不是你圖片太大了?你用的是什么瀏覽器?換一個試試

ID:333678 · 發表于 2021-10-5 20:51

heicad 發表于 2021-10-5 17:32
這款液晶是多少點陣的?
可以上傳附件啊,我剛剛還上傳了,是不是你圖片太大了?你用的是什么瀏覽器?換一個試 ...

256x160的點陣，驅動ST75256

ID:966388 · 發表于 2021-10-10 16:35

好東東能分享一下代碼嗎?

ID:965325 · 發表于 2021-10-10 20:37

JLX的屏很好點亮呀，廠家附送的例程很詳細。

ID:333678 · 發表于 2021-10-13 10:20

huhuda 發表于 2021-10-10 16:35
好東東能分享一下代碼嗎?

程序代碼已發送，在圖片最下方。

ID:333678 · 發表于 2021-10-13 12:16

岳耳發表于 2021-10-10 20:37
JLX的屏很好點亮呀，廠家附送的例程很詳細。

的確如此，不過對于一個初學、業余愛好者，來說，還是有一定難度。

ID:828160 · 發表于 2021-10-14 16:25

這塊屏應該是4色屏吧，可以顯示4種灰度，可以用來播放視頻了，我在上面看過《天龍八部》

ID:333678 · 發表于 2021-12-25 15:07

單片機研究協會發表于 2021-10-14 16:25
這塊屏應該是4色屏吧，可以顯示4種灰度，可以用來播放視頻了，我在上面看過《天龍八部》

還是你厲害，我現在還不太會用。

ID:58110 · 發表于 2021-12-26 15:29

感謝分享！
歷經曲折，終獲成功，你的收貨也是大大滴

ID:1009344 · 發表于 2022-3-12 07:39

樓主能給個這款屏的字庫數據嗎我買了款不帶字庫的屏

ID:333678 · 發表于 2022-3-15 17:57

amzz123 發表于 2022-3-12 07:39
樓主能給個這款屏的字庫數據嗎我買了款不帶字庫的屏

字庫數據可能要借助工具或其它手段從字庫芯片里讀出才行，這個還沒研究過。

ID:1040694 · 發表于 2022-7-27 14:32

cb474265474265 發表于 2021-10-13 12:16
的確如此，不過對于一個初學、業余愛好者，來說，還是有一定難度。

樓主，我是新手。現在在做電賽想用dsp給這個lcd顯示，但是沒什么資源。所以我想看用單片機的程序舉一反三到dsp。

ID:1098749 · 發表于 2023-11-6 19:23

六六六，繼續加油，寫的在詳細點就好了！

ID:1085441 · 發表于 2023-11-6 21:41

岳耳發表于 2021-10-10 20:37
JLX的屏很好點亮呀，廠家附送的例程很詳細。

是的，JLX液晶比較好用，可以軟件調節顯示對比度，兼容3.3V，5V；兼容串口并口（如果有并口的話），背面有LM1117-3.3就是3.3V，將1117短路就是5V，串口和并口，還有motorola和intel的時序，都可以通過跳線（0歐姆電阻）選擇。
