本帖最后由 dxabdepl 于 2021-10-27 23:25 編輯
體溫計是我們生活中非常常見的健康用品，比較多見的主要有水銀體溫計、電子體溫計、紅外線體溫計。 如果在緊急情況下需要，但手頭上沒有現成的體溫計怎么辦呢？ 作為一名愛鼓搗的創客，這都不是事兒！不就是一個溫度傳感器+一個控制器+一個顯示模塊解決的事兒嘛。 今天小蝸牛就給大家展示一個更加極致的、更具創客范的體溫計。 一、所需器件

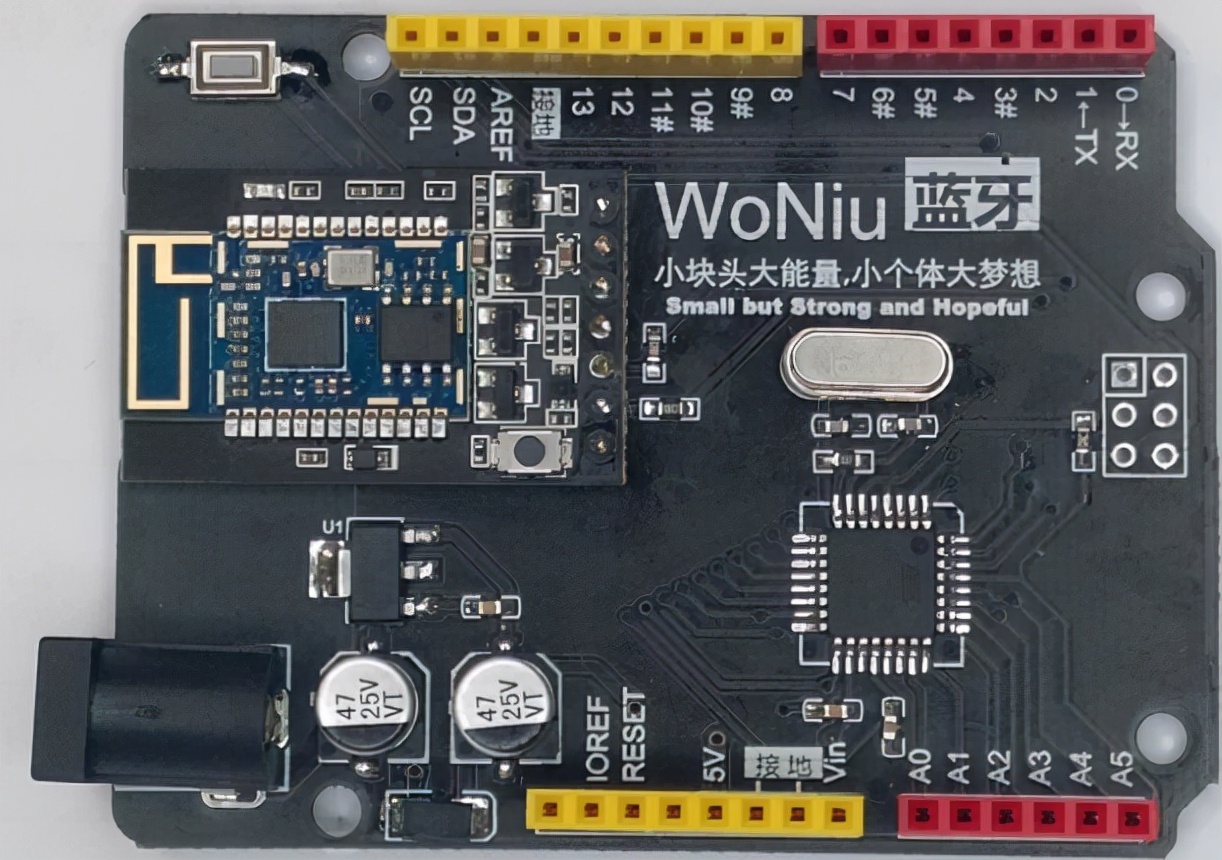

蝸�？刂破鳎和耆嫒軦rduino,支持手機編程

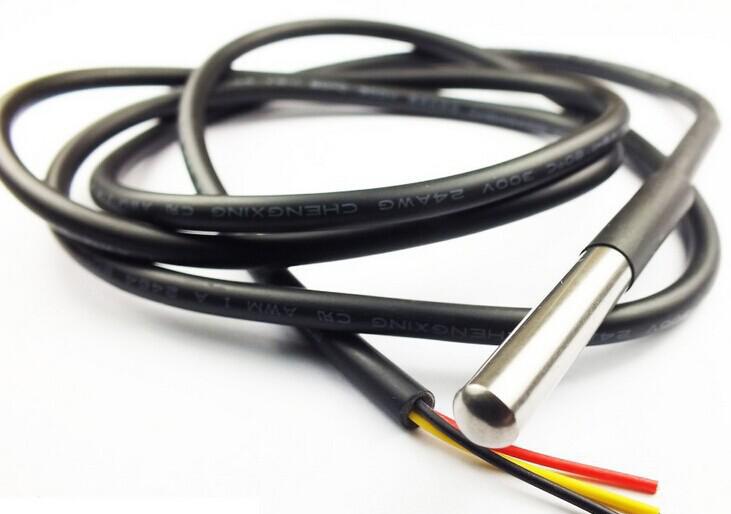

DS18B20：高精度單總線數字溫度傳感器

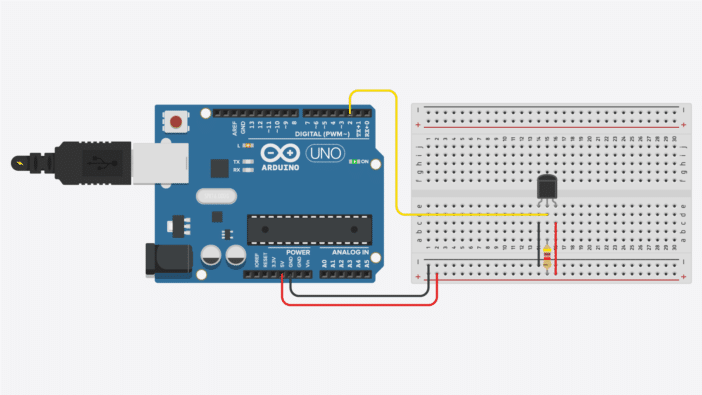

DS18B20是由Maxim Integrated(以前的Dallas Semicondu ctor)生產的數字溫度傳感器。它是市場上最受歡迎的溫度傳感器之一，在較大的溫度范圍(-55°C至+125 C)內提供相當高的精度(+0.5C)，對于我們?nèi)粘Ｉ钪械臐穸葴y(cè)量包括體溫測量是綽綽有余了。由于傳感器的工作電壓為3.0至5.5V，因此可以與Arduino直接連接。 紅線為電源線（3.0V~5.5V），黑線為地線（GND），黃線為數據線。 二、連接電路 DS18B20傳感器的電源線接到蝸牛控制器的5V引腳，黑線連接到“接地”引腳，黃線連接至D2引腳。同時，數據線要串聯一個5000歐姆左右的電阻上拉到5V。

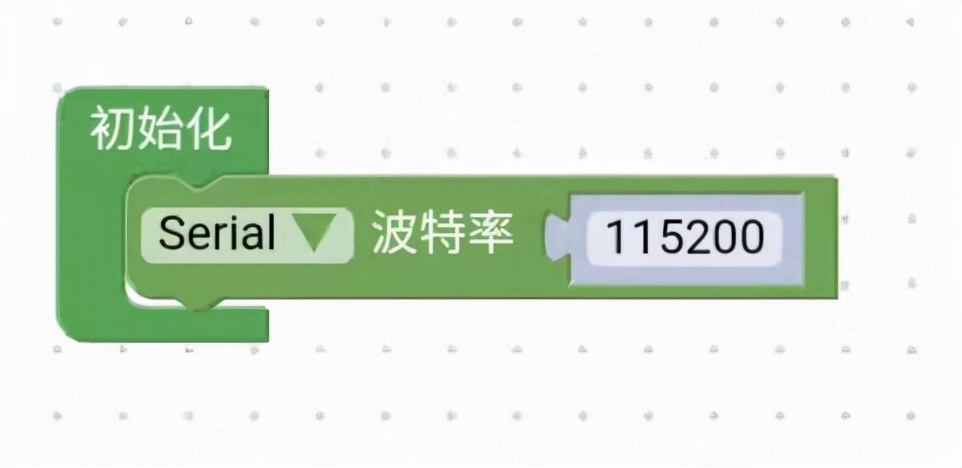

三、編程實現 借用蝸�？刂破髯詭У乃{(lán)牙串口組件，直接將采集的溫度值發送到手機上，不再需要額外的顯示模塊。 1.打開串口 在“串口”積木組中選擇“打開串口”積木，將其拖放到右側的“初始化區”，拼接如下。
注意：蝸�？刂破鞯牟ㄌ芈时仨氃O(shè)置為115200 2.DS18B20獲取濕度值 DS18B20利用單總線協議控制，時序嚴格而且復雜。但好在Arduino的開發者們?yōu)樗_發了一整套的開發函數，創客們只需調用幾條函數語句即可。而蝸�？刂破鲗�(duì)DS18B20的使用更勝一籌，因?yàn)槿讨恍枰粋�(gè)積木。

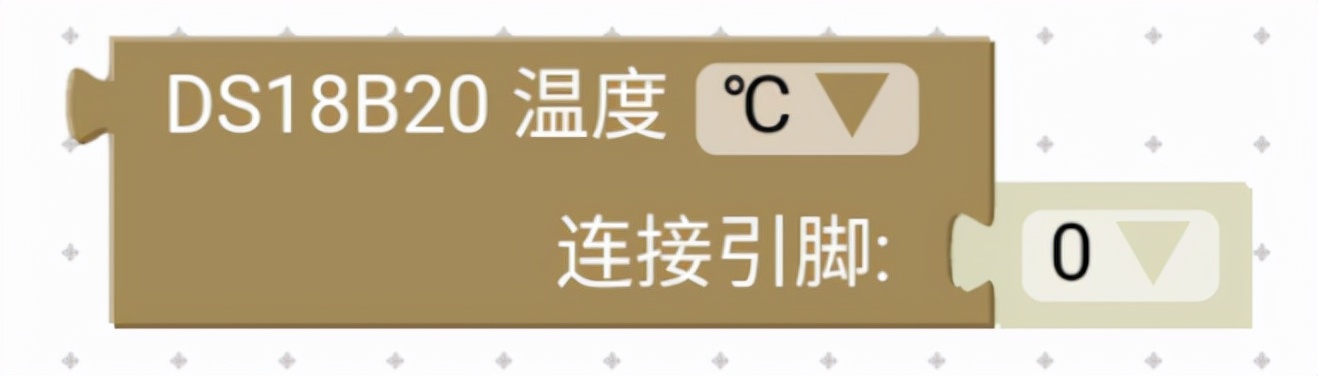

DS18B20編程積木

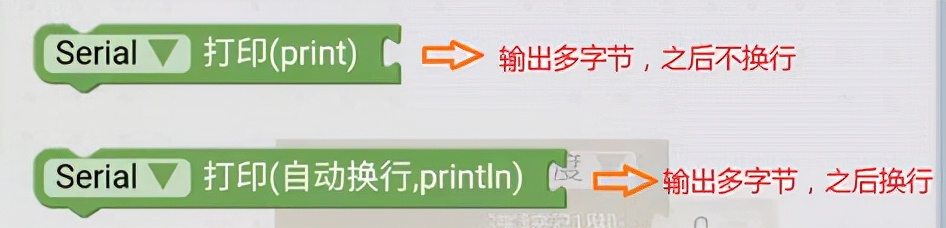

DS18B20積木位于“傳感器”積木組中。將其拖放至程序區后，只需指定它的連接引腳（DATA管腳連在蝸�？刂破鞯腎O端口編號）即可，這里選擇2，即對應D2引腳。 3.溫度測量顯示 蝸牛端將DS18B20采集到的溫度值通過藍牙串口發送到手機端，手機端通過接收后在“交互”窗口進行顯示。 串口發送溫濕度值用到了“串口打印”和“串口打�。〒Q行）”兩種串口發送積木。
- 前者輸出后不換行，保證下一次輸出內容在同一行；
- 后者輸出后換行，下一次輸出內容顯示在下一行。
最后，因?yàn)閱纹瑱C(jī)執行速度很快，執行上述語句大概只需要幾十微秒，為防止串口堵塞，必須加一個延遲等待，而且溫度也不需要特別快的顯示頻率。延時等待積木位于左側的“控制”積木組。這里每1秒顯示一次測量結果。 這些積木組合后拼接成如下的樣式。

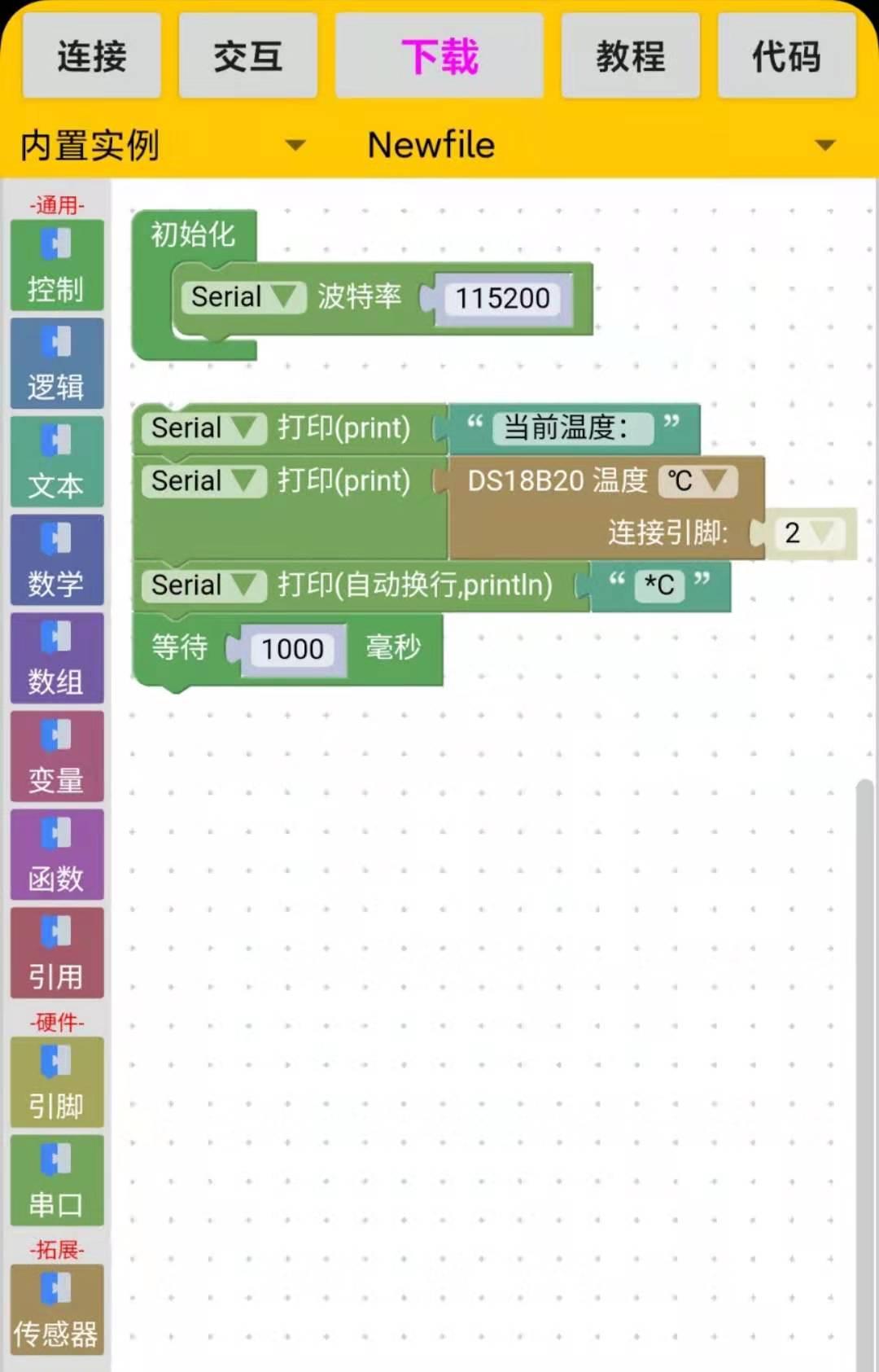

完整的程序模塊
四、程序下載 1.蝸�？刂破鞴╇� 供電后，其上的藍色指示燈會處于閃爍狀態，表明蝸�？刂破髡９ぷ髁恕� 2.手機環境配置 使用蝸牛手機APP時，需要打開手機的藍牙和GPS定位功能，同時保證藍牙未被其它設備連接。 3.連接蝸�？刂破� 點擊左上角的“連接”按鈕，按鈕由灰底“連接”切換為黃底“斷開”，表明連接成功。 點擊“下載”按鈕開始程序編繹和下載，就可以看到“下載”按鈕切換為百分號數字進度條了。

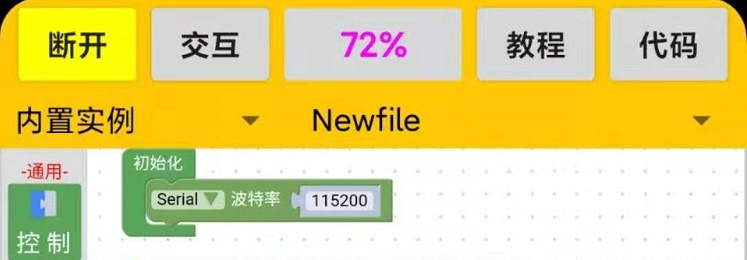

程序無線下載中...
五、溫度測量 程序下載完成后，連接后傳感器，將DS18B20的金屬頭清潔后，夾在腋窩。
體溫測量中...

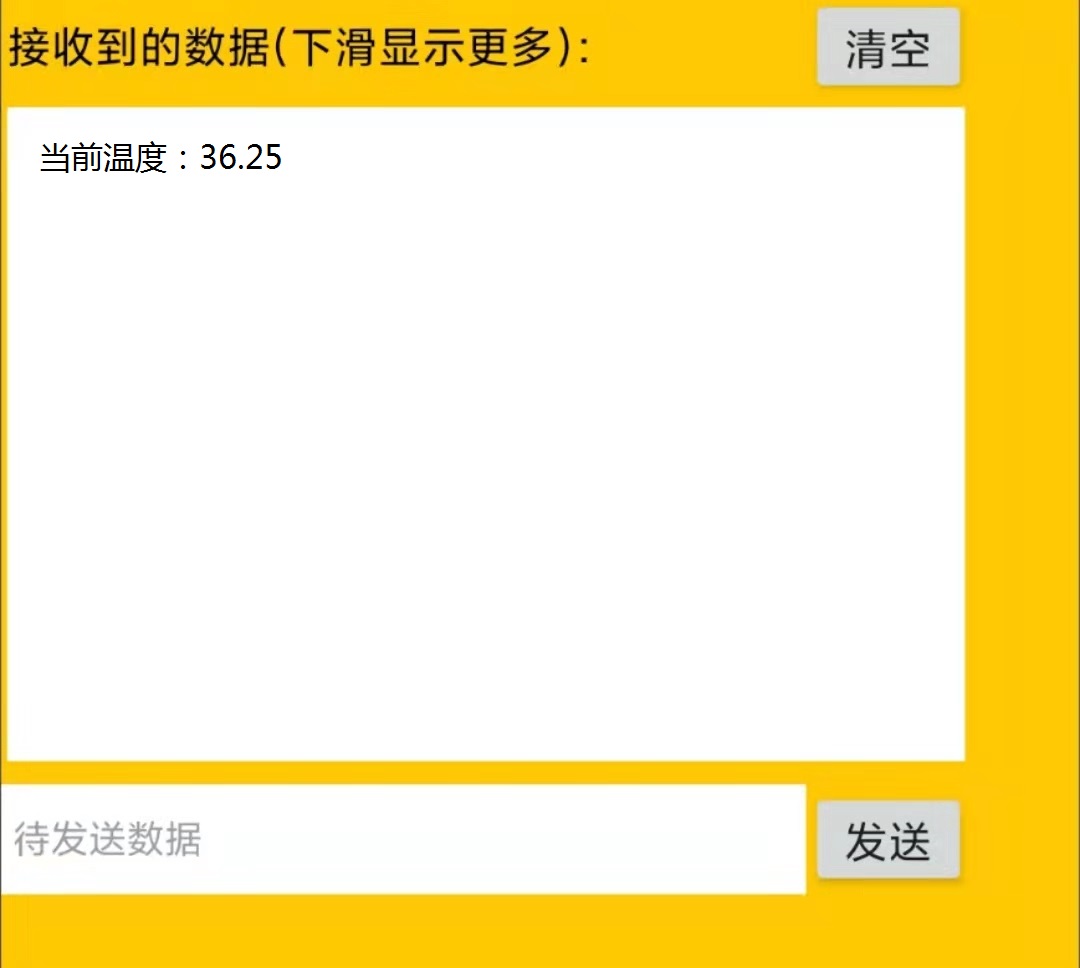

點擊APP最上面的“交互”按鈕，打開手機與蝸�？刂破鞯慕换ゴ翱��？梢钥吹�，每隔1秒鐘左右，蝸�？刂破魃蟼饕淮螠囟戎档绞謾C(jī)上。大概3分鐘后就可以看到體溫趨于穩定了。 六、后記 1.測量校準 使用中，DS18B20與真實濕度值還是有一定偏差的，這時我們就需要對它進行大致的校準，做到心里有數。 最簡單的校準方法就是選定一個基準溫度（最常用的是人的體溫），也就是在盡量短的時間內，分別用數字濕度計和我們本例的濕度計分別測量一個體溫，計算兩者的偏差，作為后續使用的修改系數。 2.應用范圍 由于DS18B20的測量濕度范圍較寬，該體溫計不僅可以用于體溫檢測，還可以用于生活中的水溫測量等等，還是比較廣泛的。
|
