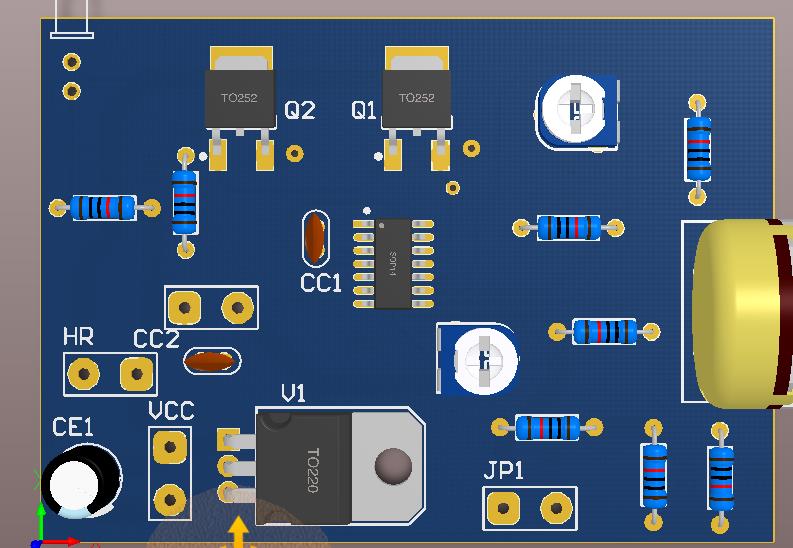

936焊臺電路接上電壓表顯示溫度原理圖PCB文件

ID:680729 · 發表于 2021-11-2 22:21

936焊臺電路接上電壓表顯示溫度，

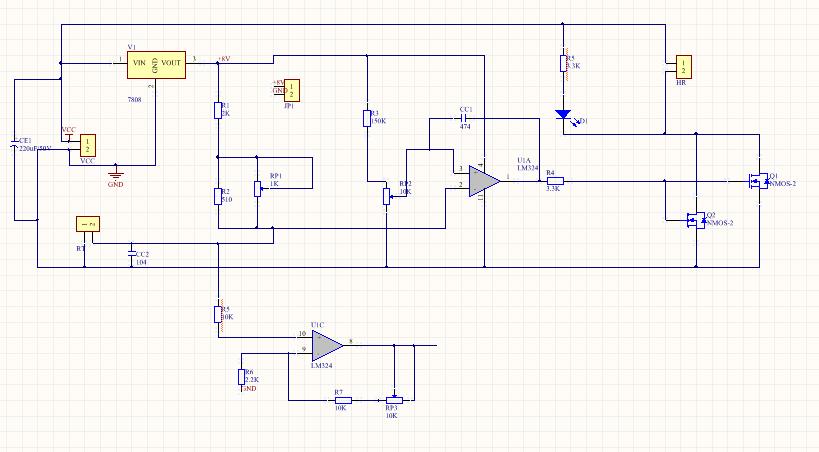

修改了焊臺控制板，加上一個電壓放大，接上一個電壓表就可顯示溫度了。通過調節運放的放大倍數，可以調節顯示的電壓值。讓電壓和溫度對應起來就可顯示溫度了。

ID:977861 · 發表于 2021-11-25 12:50

電壓表用獨立的？成為一個主體的不更好？

ID:1020175 · 發表于 2022-4-23 22:59

936焊臺電路接上電壓表顯示溫度思路不錯，如果說明和標注再詳細點就好了
比如和焊臺主板的接線位置，溫度調試過程，以及選配電壓表的參數等。

ID:680729 · 發表于 2022-10-1 06:51

zhangshen2008 發表于 2022-4-23 22:59
936焊臺電路接上電壓表顯示溫度思路不錯，如果說明和標注再詳細點就好了
比如和焊臺主板的接線位置，溫度 ...

電壓表就用普通數顯，電壓測試點接324 8腳。rp3可以調運放的放大倍數。
